US 7 pakabinamas profilis FT 200 | cinko

US 7 pakabinamas profilis FT

Art. Nr. 6339018 | EAN 4012196186556

Art. Nr. / Tipas

Ilgis

Spalva	cinko

Prekės aprašymas

Prekės aprašymas

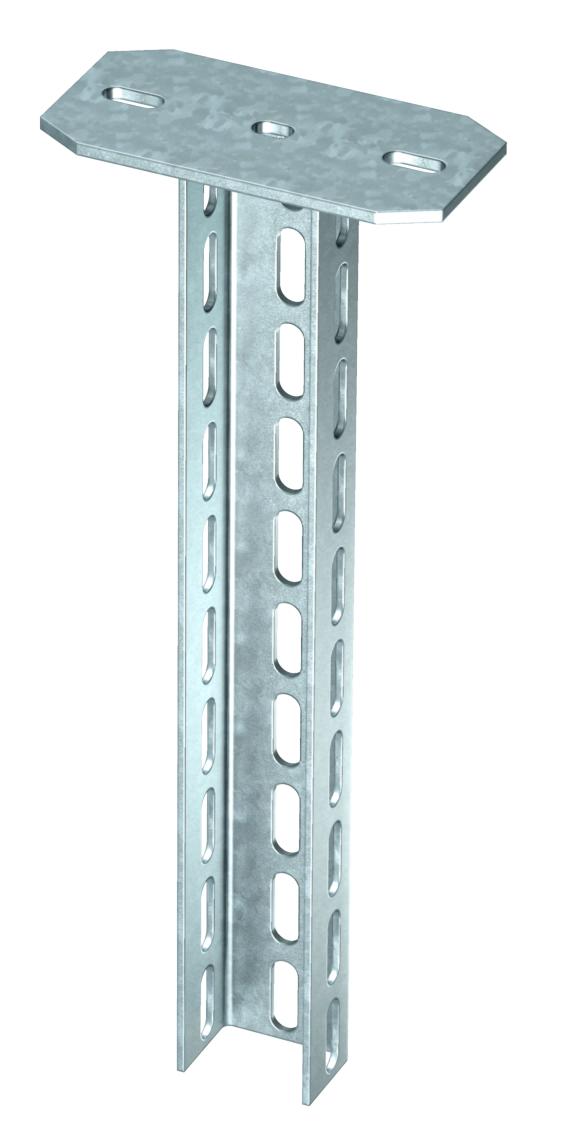

Kabinamasis profilis (U profilis), matmenys 70 x 50 mm, su privirinta dengiamąja plokšte.

Skirtas tvirtinti prie horizontalių betono lubų ir laikančiųjų plieno konstrukcijų. Kai konsolė 400 mm ir platesnė arba kai atrama montuojama kabinamojo profilio gale, reikia įstatyti DSK 61 tipo standumo elementą.

Techniniai duomenys

Matmenys

Aukštis	50 mm
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	3,981 kg CO2e / 1 Vienetas
Dydis	70x50x200
Ilgis	200 mm
Išvadas	U profilis
Konsolės ilgis 200	8,3 kN
Konsolės ilgis 400	5 kN
Konsolės ilgis 600	3,5 kN

maksimali traukos apkrova	11 kN
Matmuo L	200 mm
Medžiaga	Plienas
Medžiagos storis	4 mm
Opprettholdelse av funksjon	taip
Paviršius	karštai cinkuotas
Plotis	70 mm
Spalva	cinko

Techniniai duomenys

U formos US 7 K profilio apkrovos diagrama

Kabinamojo profilio galo išlinkimas, esant leistinai atramos apkrovai
Leistinoji atramos apkrova kN be žmogaus svorio
Atramos ilgis mm
Apkrovos charakteristika su pateiktais profilių ilgiais mm

Visi tipai

Visi tipai

Tipas	Ilgis	Spalva	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
US 7 K 20 FT	200 mm	cinko	6339018	Vienetas	1 Vienetas
US 7 K 30 FT	300 mm	cinko	6339034	Vienetas	1 Vienetas
US 7 K 40 FT	400 mm	cinko	6339050	Vienetas	1 Vienetas
US 7 K 50 FT	500 mm	cinko	6339077	Vienetas	1 Vienetas
US 7 K 60 FT	600 mm	cinko	6339093	Vienetas	1 Vienetas
US 7 K 70 FT	700 mm	cinko	6339115	Vienetas	1 Vienetas
US 7 K 80 FT	800 mm	cinko	6339131	Vienetas	1 Vienetas
US 7 K 90 FT	900 mm	cinko	6339166	Vienetas	1 Vienetas
US 7 K 100 FT	1000 mm	cinko	6339182	Vienetas	1 Vienetas
US 7 K 110 FT	1100 mm	cinko	6339190	Vienetas	1 Vienetas
US 7 K 120 FT	1200 mm	cinko	6339204	Vienetas	1 Vienetas
US 7 K 130 FT	1300 mm	cinko	6339212	Vienetas	1 Vienetas
US 7 K 140 FT	1400 mm	cinko	6339220	Vienetas	1 Vienetas
US 7 K 150 FT	1500 mm	cinko	6339239	Vienetas	1 Vienetas
US 7 K 160 FT	1600 mm	cinko	6339247	Vienetas	1 Vienetas
US 7 K 170 FT	1700 mm	cinko	6339255	Vienetas	1 Vienetas
US 7 K 180 FT	1800 mm	cinko	6339263	Vienetas	1 Vienetas
US 7 K 190 FT	1900 mm	cinko	6339271	Vienetas	1 Vienetas
US 7 K 200 FT	2000 mm	cinko	6339298	Vienetas	1 Vienetas
US 7 K 250 FT	2500 mm	cinko	6339334	Vienetas	1 Vienetas
US 7 K 300 FT	3000 mm	cinko	6339360	Vienetas	1 Vienetas

Priedai

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
U formos profilių jungtis	VUS 7 FT	6018378	Vienetas	10 Vienetas
Apsauginis gaubtelis	US 7 KS OR	6338497	Vienetas	20 Vienetas
Varžtas plokščia apvalia galvute su poveržle ir veržle F	FRS 12x25 F	6406254	Vienetas	50 Vienetas
Standumo elementas DSK 61 FT	DSK 61 FT	6416519	Vienetas	20 Vienetas
Šešiabriaunis varžtas M12 F	SKS 12x100 F	6418295	Vienetas	20 Vienetas
