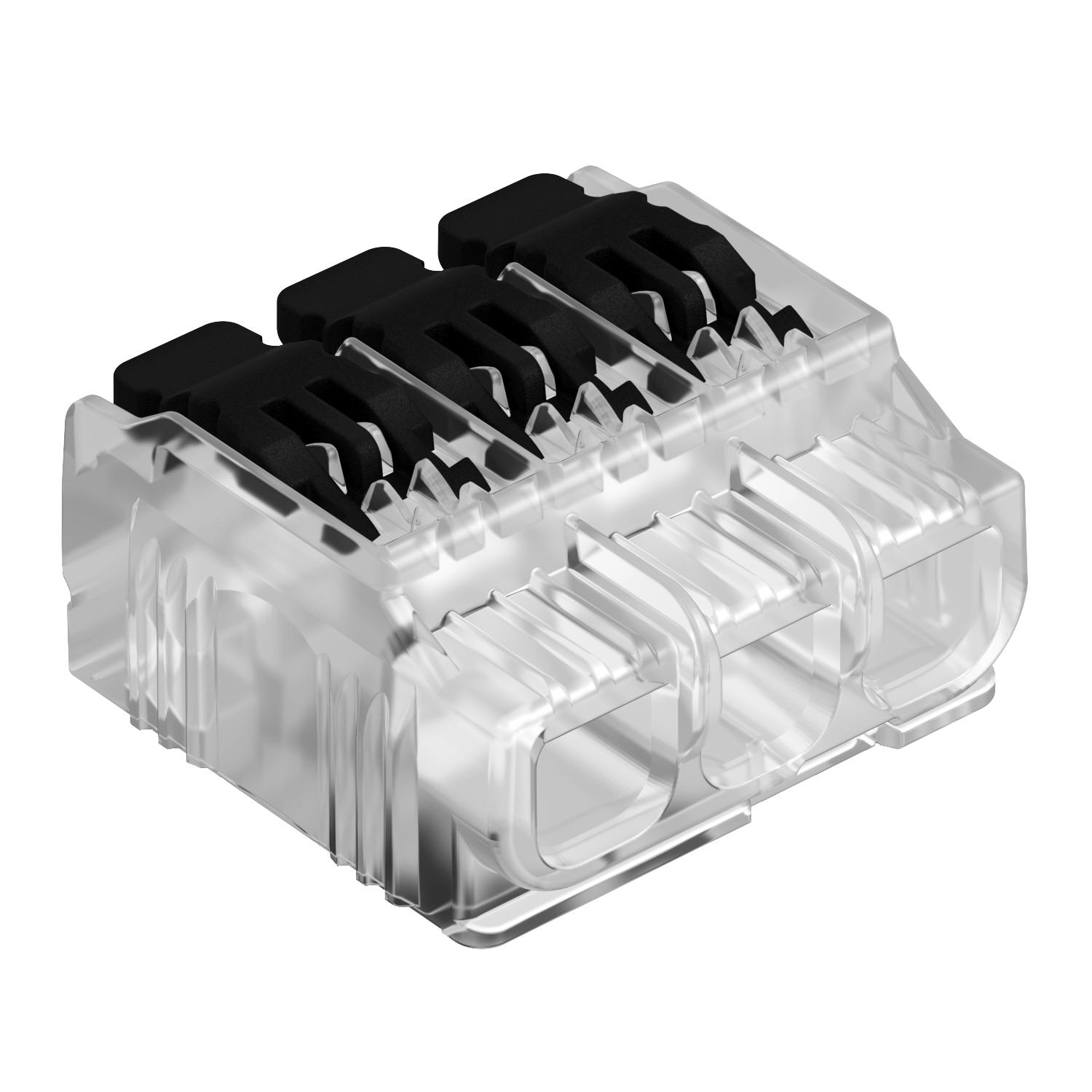

Name: Universalus atlenkiamas gnybtas, 3 polių
Brand: OBO Bettermann
SKU: 2054423

Art. Nr. 2054423 | EAN 4012197286781

Prekės aprašymas

Prekės aprašymas

Išbandyta pagal EN 60998
Bevaržtis gnybtas elektros laidininkams prijungti. Laidininkas gali būti lankstaus, susukto arba kietojo tipo.

Naudojant kietus laidininkus, atleidimo svirties atidaryti nebūtina. Galvutę galima dėti tiesiai į gnybtą.

Norėdami ištraukti laidininka, tiesiog atidarykite atleidimo svirtį. Laidą galima ištraukti įprastu būdu.

Nominalus skerspjūvis:
3 x 0,2–4 mm² laidininkai su viena viela / suvyti
Nominali įtampa 450 V
Nominali srovė 32 A
laidininko ilgis: 11 - 12 mm
Bandymo anga: fazės testeris ir bandymo kaištis (maks. Ø 2 mm), lengvai pasiekiami gnybto viršuje
Maksimali leistina aplinkos temperatūra pagal EN 60998: 85°C.

Techniniai duomenys UL (USA)

Vardinė įtampa 300 V

Spaustuvų asortimentas AWG 24-12

Aplinkos temperatūra. maks. 105 °C

Techniniai duomenys

Techniniai duomenys

Atsparus ugniai	pagal VDE 0471/DIN 695, 2-1 dalį, bandomoji temperatūra – 850 °C
Aukštis	10,45 mm

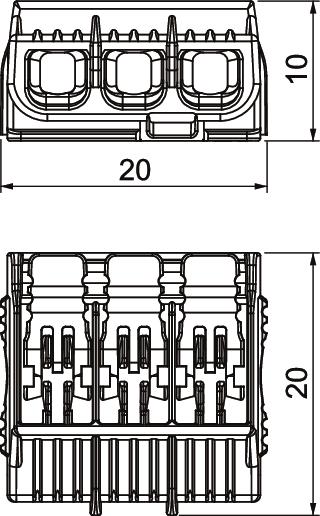

Dydis	19,6x19,9x10,5
Gnybtų vietų skaičius	3
Ilgis	19,6 mm
Izoliacinė medžiaga	Termoplastas
Maks. kabelio skersmuo	2,3 mm
Maks. naudojimo temperatūros diapazonas	85 °C
Maks. vardinis skerspjūvis	4 mm²
Min. kabelio skersmuo	0,5 mm
Min. naudojimo temperatūros diapazonas	-5 °C
Min. vardinis skerspjūvis	0,2 mm²
Permatomas	taip
Plotis	19,9 mm

Polių skaičius	1
Prijungiamų laidų maks. skersmuo, daugiagyslis	4 mm²
Prijungiamų laidų maks. skersmuo, viengyslis	4 mm²
Prijungiamų laidų min. skersmuo, daugiagyslis	0,2 mm²
Prijungiamų laidų min. skersmuo, viengyslis	0,2 mm²
Skerspjūvis	3 x 0,2–4 mm² laidininkai su viena viela / suvyti mm²
Spalva	skaidrus
Su įjungimo svirtimi	taip
Tinka daugiagysliams laidininkams	taip
Tinka lankstiems kabeliams	taip
Tinka viengyslis kabelis	taip
Vardinė įtampa	450 V
Vardinė srovė	32 A
