Triguba apkaba, U formos kojelė, su metaline prispaudimo plokštele, FT
Art. Nr. 1186504 | EAN 4012196849819
- Prekės aprašymas
-
Prekės aprašymasApkaba, U formos kojelė, su metaline prispaudimo plokštele, užapvalintais kraštais kabeliui apsaugoti. Skirtas vertikaliam ir horizontaliam 3 atskirų kabelių montavimui ant C profilio bėgių. Kai įpjovos plotis 16 - 17 mm. Su vienaeigiu varžtu prie pirspaudimo plokštelės, universali šešiakampė varžto galvutė SW10, su grioveliu ir kryžminiu grioveliu. Tinka montuoti viduje ir lauke. Keletą kabelių rekomenduojame atskirti dvigubomis plokštelėmis. Rekomenduojame naudoti kontraplokštelę.
-
- Techniniai duomenys
-

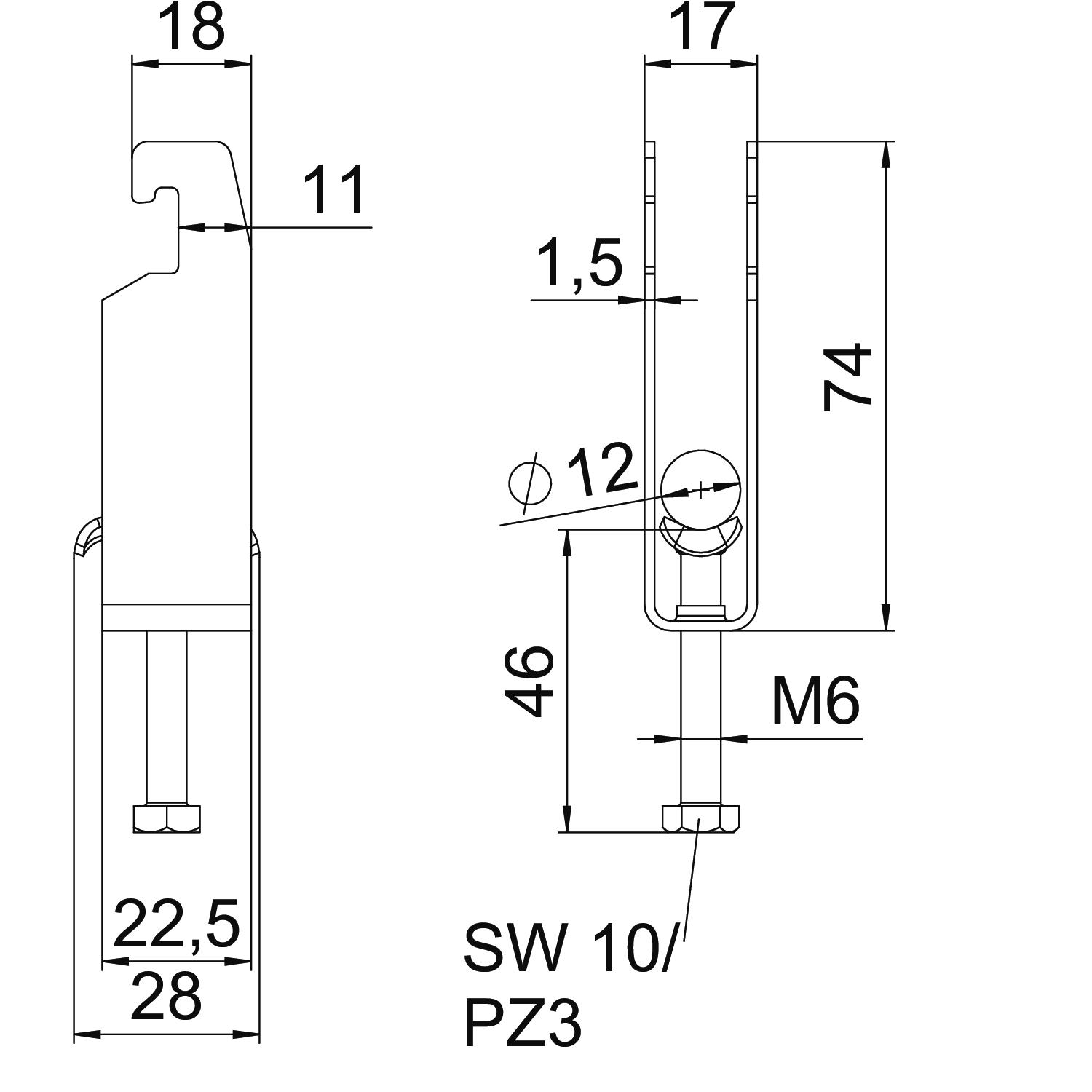

Matmenys
Aukštis 74 mm Be halogenų taip CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 0,1565 kg CO2e / 1 Vienetas Dydis 08-12mm Ilgis 22,5 mm Išorės ilgio matmuo 28 mm Kabelių / vamzdžių skaičius 3 Maks. įtempimo zona D 12 mm Maks. Sukimo momentas 3 Nm Matmuo A 22,5 mm Matmuo B 17 mm Matmuo C 28 mm Matmuo G (mm) M6 Matmuo H 74 mm Matmuo L 46 mm Matmuo t 1,5 mm Medžiaga Plienas Min. įtempimo zona D 8 mm Montavimo būdas Profiliniai bėgeliai Opprettholdelse av funksjon taip Papildoma medžiaga Plienas Papildomas paviršius karštai cinkuotas Paviršius karštai cinkuotas Plotis 17 mm plyšiui 10 mm Skardos storis 1,5 mm skirta bėgeliui, kurio maks. įpjovos plotis (su intervalu) 22 mm skirta bėgeliui, kurio min. įpjovos plotis (su intervalu) 18 mm skirta maks. vamzdžio skersmeniui 12 mm skirta min. vamzdžio skersmeniui 8 mm Sriegis M6 Su metaline vonele taip Su plastikine vonele ne Su skaitikliu ne Tvirtinimo plokštelės medžiaga Plienas - Visi tipai
-
Visi tipai
- Atsisiuntimai
-
Duomenų lapas BS-U3-M-12 FT / 1186504 , 0.19MB , pdfKatalogas Fastening materials , 19.78MB , pdfES atitikties deklaracija BS-U3-M-12 FT / 1186504 , 0.13MB , pdfUK Atitikties Deklaracija BS-U3-M-12 FT / 1186504 , 0.09MB , pdfMontavimo instrukcija Clamp clip U foot, metal , 2.86MB , pdf
