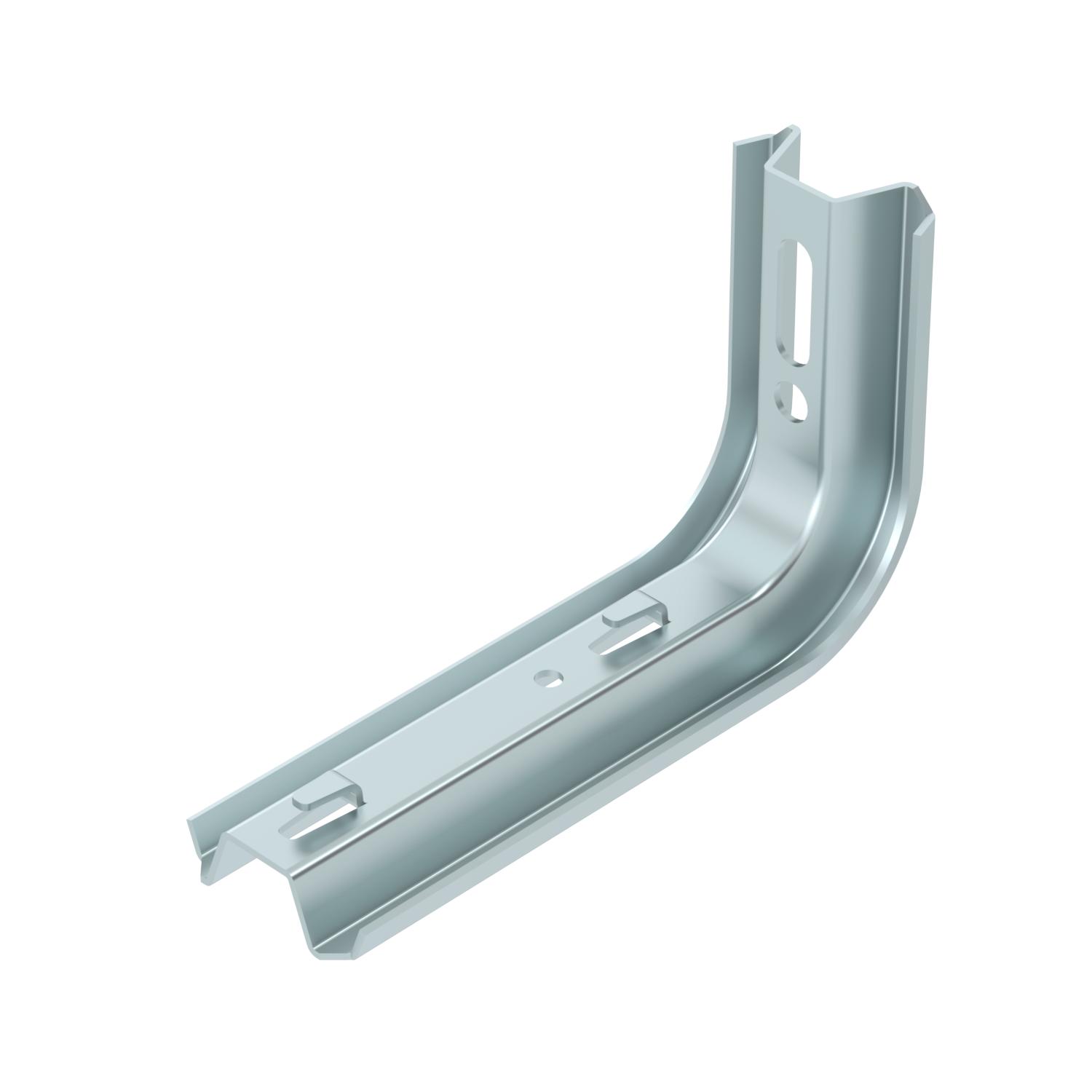

TP atrama, tvirtinama prie sienų ir profilių FS
Art. Nr. 6366023 | EAN 4012196627615
- Prekės aprašymas
-
Prekės aprašymasTP konsolė su gnybtinėmis plokštelėmis, skirta vieliniams loveliams tvirtinti be varžtų.
Jeigu atrama tvirtinama tiesiogiai prie sienos arba profiliai prisukami vienas prie kito, tai geresniam stabilumui užtikrinti naudojamas DS 4 tarpiklis.
-
- Techniniai duomenys
-

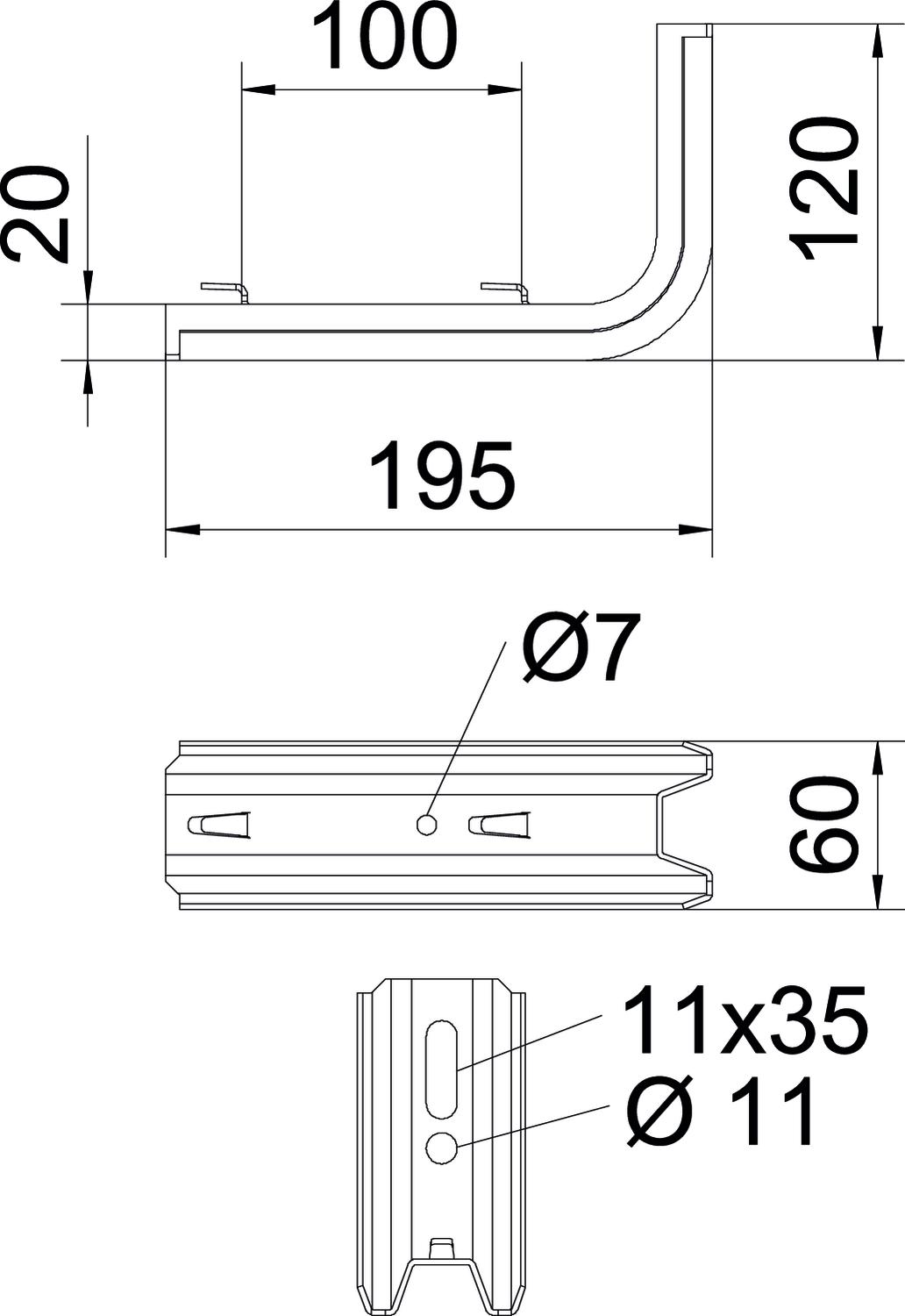

Matmenys
Aukštis 120 mm CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 0,9246 kg CO2e / 1 Vienetas Dydis B195mm F kN 1 kN Ilgis 195 mm Išvadas Atrama, tvirtinama prie sienų ir profilių Matmuo B 60 mm Matmuo H 120 mm Matmuo L 195 mm Medžiaga Plienas Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius cinkuotas juostiniu būdu Plotis 60 mm skirta maks. pločiui 150 mm skirta min. pločiui 150 Spalva cinko W matmuo 100 mm Techniniai duomenys
TPSAG atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Atstumas tarp atramų m
-
- Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Apsauginis dangtelis
TPS KS OR 6364625 10 Vienetas
Standumo elementas FS
DS 4 FS 6416551 20 Vienetas - Atsisiuntimai
-
Duomenų lapas TPSAG 195 FS / 6366023 , 0.30MB , pdfES atitikties deklaracija TPSAG 195 FS / 6366023 , 0.13MB , pdfUK Atitikties Deklaracija TPSAG 195 FS / 6366023 , 0.09MB , pdfREACH Atitikties deklaracija TPSAG 195 FS / 6366023 , 0.12MB , pdfRoHS Atitikties deklaracija TPSAG 195 FS / 6366023 , 0.13MB , pdfGaminio aplinkosaugos deklaracija (EPD) TPSAG 195 FS / 6366023 , 1.48MB , pdfKaip tinkamai parinkti GR-Magic® , 2.00MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdf
