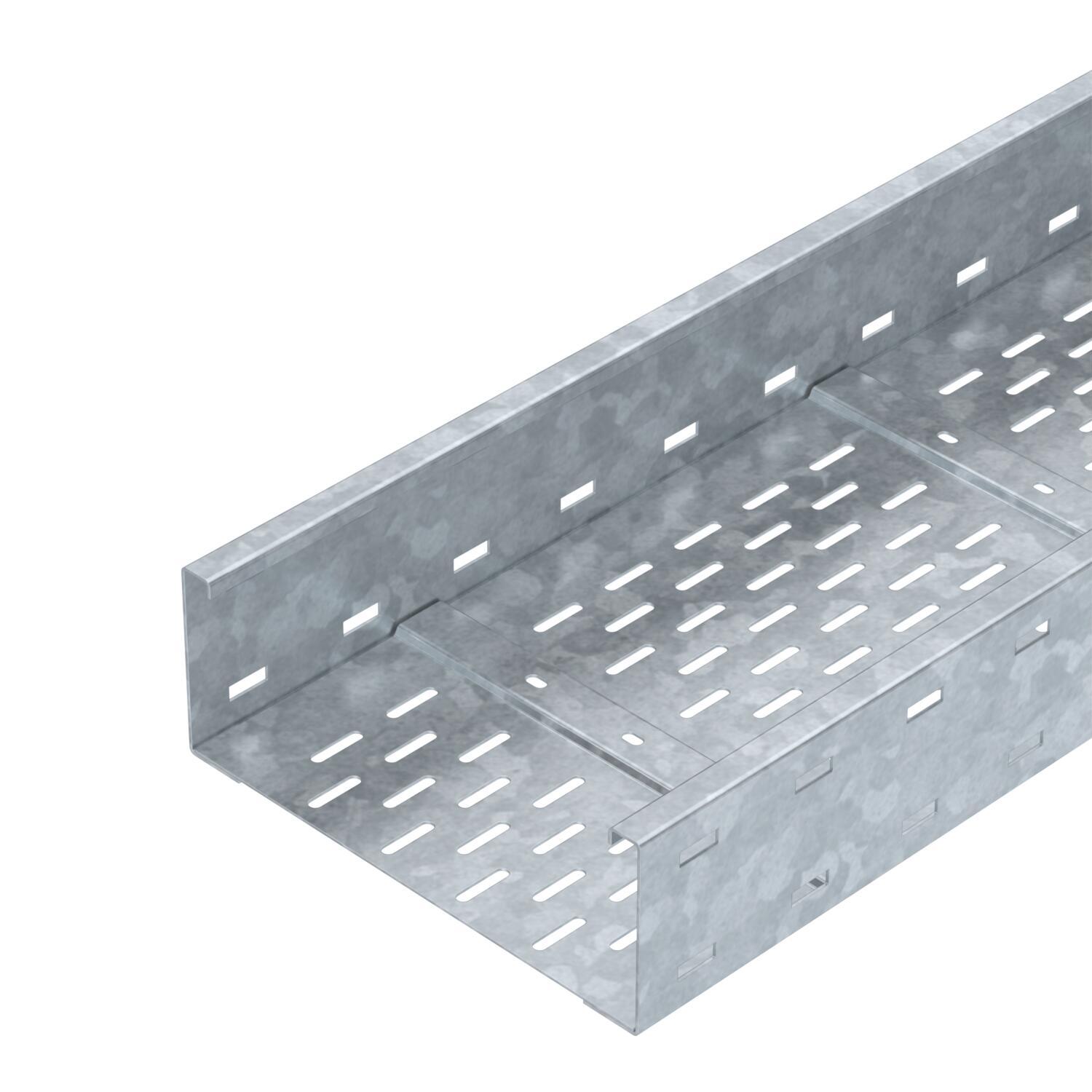

Sustiprintas kabelių lovelis WKSG 110 FT

Art. Nr. 6098145 | EAN 4012196370030

Art. Nr. / Tipas

Opprettholdelse av funksjon	ne

Ilgis	6000 mm

Plotis

Skardos storis	2 mm

Prekės aprašymas

Prekės aprašymas

Sustiprinta kabelių lovelių sistema, perforuota, šoninis aukštis – 110 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Atitinkamas WRVL 110 tipo tiesiųjų sujungiklių skaičius užsakomas atskirai.

Techniniai duomenys

Apkrovos

Atstumas tarp atramų 3,0 m	2,5 kN/m
Atstumas tarp atramų 3,5 m	2,01 kN/m
Atstumas tarp atramų 4,0 m	1,6 kN/m
Atstumas tarp atramų 4,5 m	1,32 kN/m
Atstumas tarp atramų 5,0 m	1,1 kN/m
Atstumas tarp atramų 6,0 m	0,75 kN/m
Atstumas tarp atramų 7,0 m	0,45 kN/m
Atstumas tarp atramų 8,0 m	0,2 kN/m
Aukštis	110 mm
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	18,4529 kg CO2e / 1 Metras

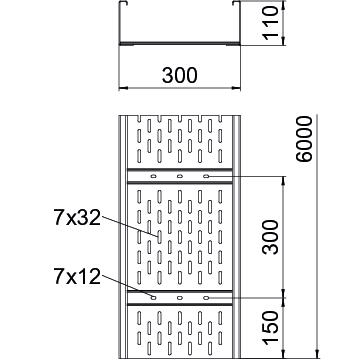

Dydis	110x300x6000
Ilgis	6000 mm
Kabelių sistemos sujungiklio rūšis	įsuktas
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Matmenys	110 x 300

Matmuo B	300 mm
Matmuo L	6000 mm
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip
Naudingasis ilgis	6000 mm
Naudingasis skerspjūvis	30500 mm²
Naudingasis skerspjūvis	305 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Plotis	300 mm
Skardos storis	2 mm
Šonų perforavimas	taip
Spalva	cinko
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	taip

Techniniai duomenys

WKSG 110 tipo didelių atstumų tarp atramų kabelių lovelio apkrovos diagrama.

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Opprettholdelse av funksjon	Ilgis	Plotis	Skardos storis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
WKSG 120 FT	ne	6000 mm	200 mm	2 mm	6098141	m	6 m
WKSG 130 FT	ne	6000 mm	300 mm	2 mm	6098145	m	6 m
WKSG 140 FT	ne	6000 mm	400 mm	2 mm	6098149	m	6 m
WKSG 150 FT	ne	6000 mm	500 mm	2 mm	6098153	m	6 m
WKSG 160 FT	ne	6000 mm	600 mm	2 mm	6098157	m	6 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė jungtis FT	WRVL 110 FT	6091180	Vienetas	2 Vienetas
90° alkūnė 110 FT	WRB 90 130 FT	6098348	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	WDRL 1116 30 DD	6227604	m	3 m
Pertvara 85 DD	TSG 85 DD	6062331	m	3 m
Jungiamoji plokštė DD	SSLB 300 DD	7070318	Vienetas	20 Vienetas
