Sustiprintas kabelių lovelis WKSG 110 A2 ne | 6000 | 200 | 2

Sustiprintas kabelių lovelis WKSG 110 A2

Art. Nr. 6098161 | EAN 4012195683506

Art. Nr. / Tipas

Opprettholdelse av funksjon	ne

Ilgis	6000 mm

Plotis

Skardos storis	2 mm

Prekės aprašymas

Prekės aprašymas

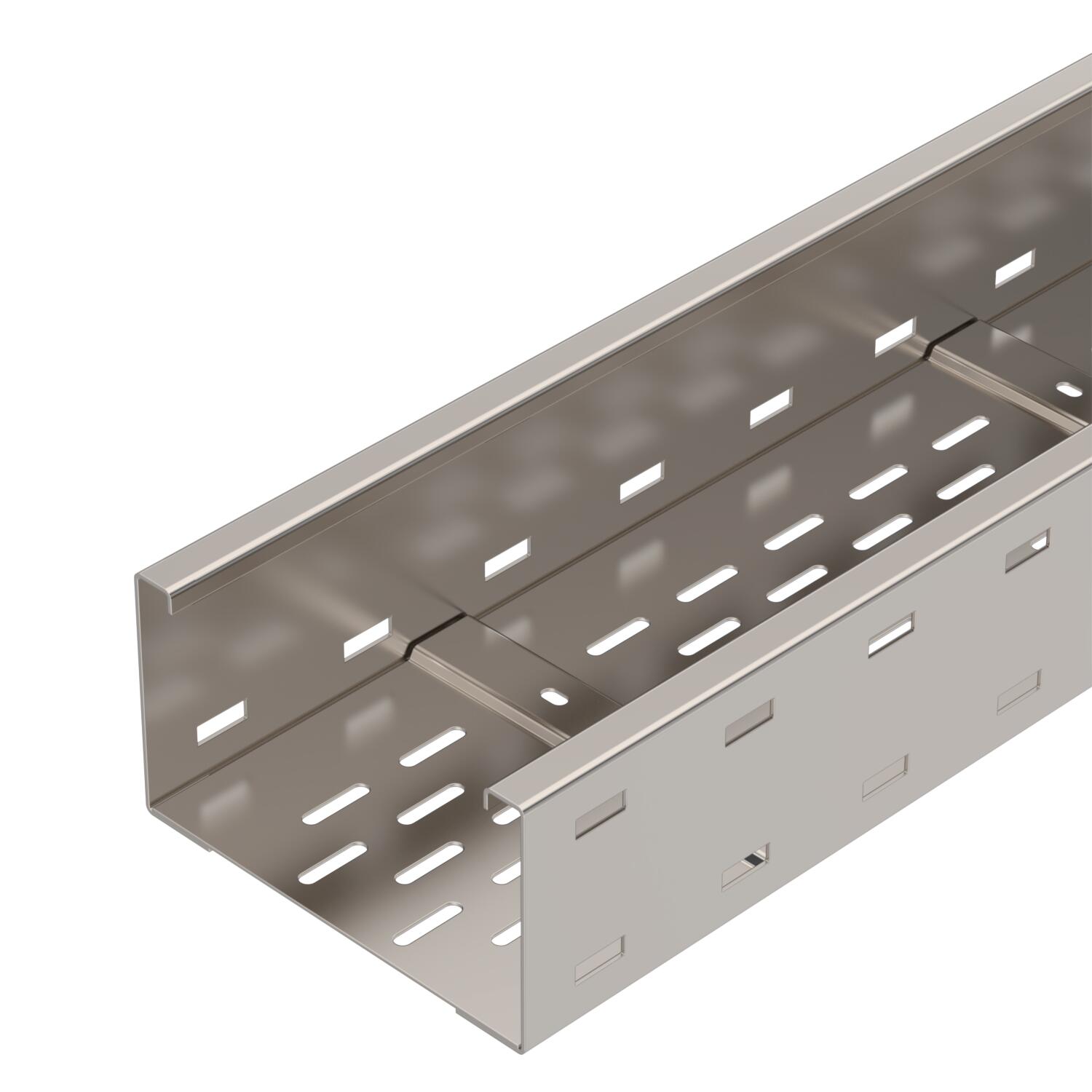

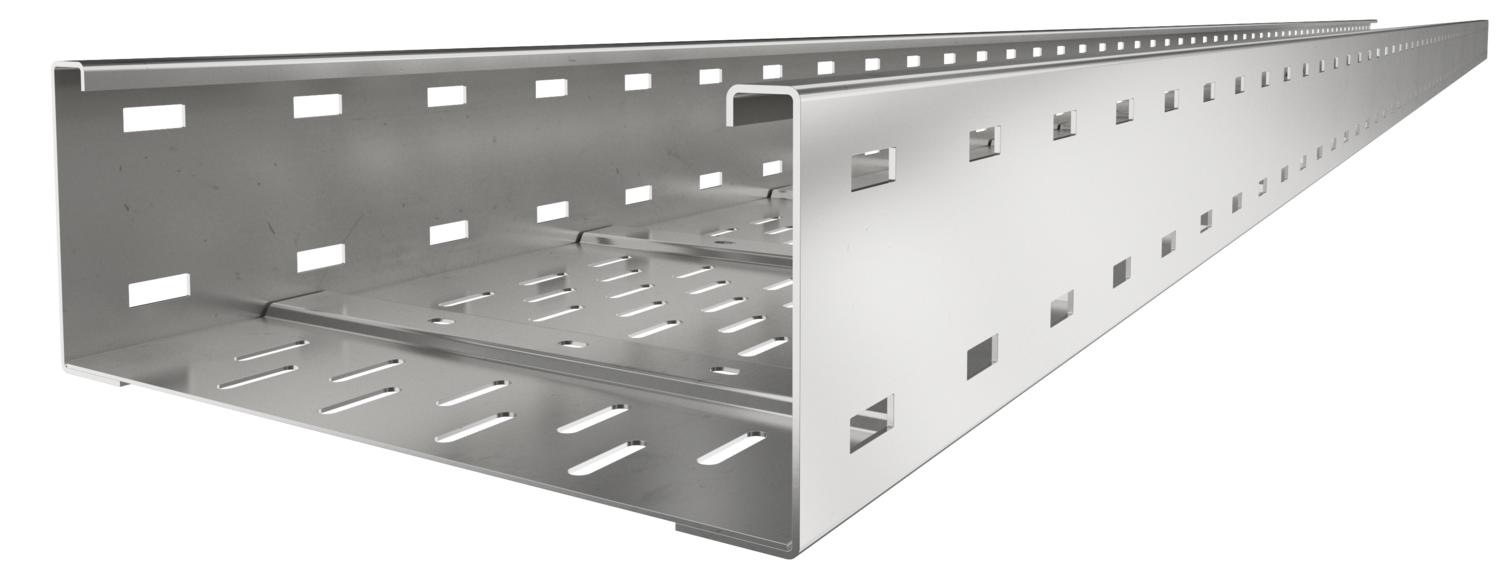

Sustiprintų kabelių lovelių sistema, perforuota, šonų aukštis – 110 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Atitinkamas WRVL 110 tipo tiesiųjų sujungiklių skaičius užsakomas atskirai.

Techniniai duomenys

Techniniai duomenys

Atitinka ROHS	taip

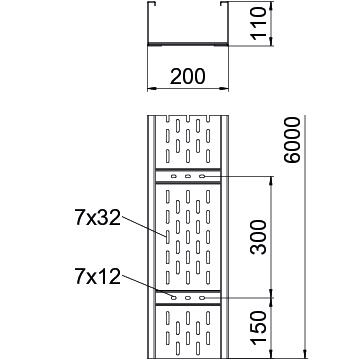

Dydis	110x200x6000
Gaminio serija	WKSG serija
Kabelių sistemos sujungiklio rūšis	įsuktas
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Matmenys	110 X 200
Medžiaga	Plienas, nerūdijantis, 1.4301
Montažinis pagrindo perforavimas	taip
Naudingasis ilgis	6000 mm

Naudingasis skerspjūvis	202 cm²
Naudingasis skerspjūvis	20200 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	šviesus, apdirbtas
Skardos storis	2 mm
Šonų perforavimas	taip
Spalva	nerūdijančio plieno
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	taip

Matmenys

Aukštis	110 mm
Ilgis	6000 mm
Matmuo B	200 mm

Matmuo L	6000 mm
Plotis	200 mm

Apkrovos

Atstumas tarp atramų 3,0 m	2,5 kN/m
Atstumas tarp atramų 3,5 m	2,01 kN/m
Atstumas tarp atramų 4,0 m	1,6 kN/m
Atstumas tarp atramų 4,5 m	1,32 kN/m

Atstumas tarp atramų 5,0 m	1,1 kN/m
Atstumas tarp atramų 6,0 m	0,75 kN/m
Atstumas tarp atramų 7,0 m	0,45 kN/m
Atstumas tarp atramų 8,0 m	0,2 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	35,9073 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	35,9073 kg CO₂e

Declared Unit	Metras
Declared Unit Quantity	1

Techniniai duomenys

WKSG 110 tipo didelių atstumų tarp atramų kabelių lovelio apkrovos diagrama.

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Opprettholdelse av funksjon	Ilgis	Plotis	Skardos storis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
WKSG 120 A2	ne	6000 mm	200 mm	2 mm	6098161	m	6 m
WKSG 130 A2	ne	6000 mm	300 mm	2 mm	6098165	m	6 m
WKSG 140 A2	ne	6000 mm	400 mm	2 mm	6098169	m	6 m
WKSG 150 A2	ne	6000 mm	500 mm	2 mm	6098173	m	6 m
WKSG 160 A2	ne	6000 mm	600 mm	2 mm	6098177	m	6 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Dangtis su pasukamu užraktu A2	WDRL 1116 20 A2	6227360	m	3 m
Tiesi jungtis A2	WRVL 110 A2	6091229	Vienetas	2 Vienetas
Jungtis kampams A2	WRWVK 110 A2	6091393	Vienetas	2 Vienetas
Lankstinė jungtis A2	WRGV 110 A2	6091338	Vienetas	2 Vienetas
Pertvara 85 A2	TSG 85 A2	6062173	m	3 m
