Surge arrester V20 with integrated pre-fuse 3 | IP20
morepic-1 morepic-2

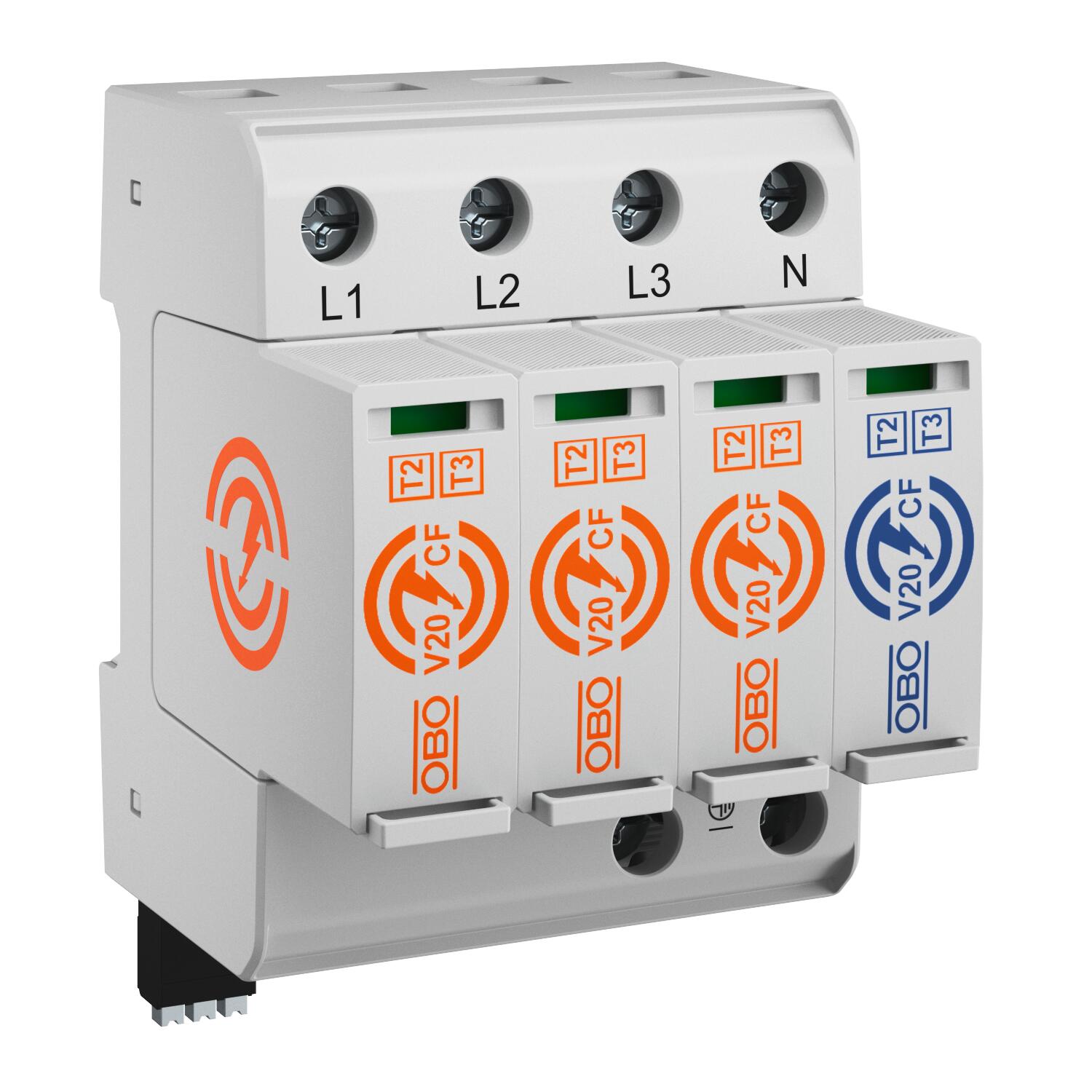

Surge arrester V20 with integrated pre-fuse

Art. Nr. 5095257 | EAN 4012197504960

5095257 / V20-CF-3+1FS-300
3
IP20
Prekės aprašymas
Prekės aprašymas
Surge arrester, type 1+2
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
  • 5 metų garantijos suteikimas
  • EB atitikties deklaracija pagal EB direktyvas
  • EurAsian Conformity
  • „Regulatory Compliance Mark“. Atitikties deklaracija Australijai / Naujajai Zelandijai
  • Apsauginis įrenginys pagal DIN EN 61643-11 ir IEC 61643-11
  • Perėjimas nuo LPZ 1 prie 2
  • Profesionalus elektrotechnikos montavimas
  • Nuotolinio signalizavimo įtaisas
Techniniai duomenys

Techniniai duomenys

Antrinės srovės slopinimo geba (eff) [N-PE] 100 kA
Apsaugos rūšis IP20
Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle 50 kA eff
Atsparus trumpajam jungimui taip
Aukščiausia nuolatinė įtampa (L-N) 300 V
Aukščiausia nuolatinė įtampa (N-PE) 305 V

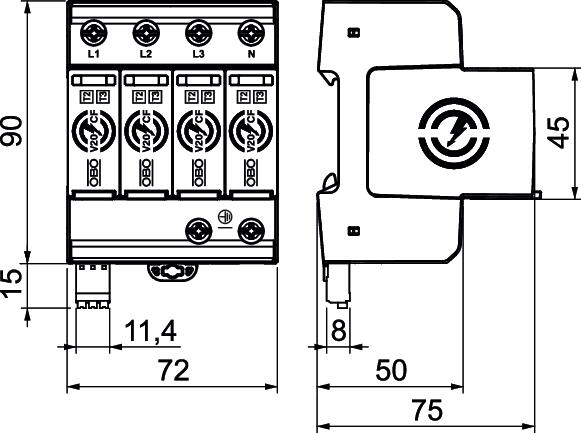

Aukštis 105 mm
Dydis 300V
FM kontaktai Keitiklis
Ilgis 75 mm
Imp. srovė (8/20 µs) [bendra] 120 kA
Išpučiamasis ne
Jungimo galia AC 230 V; 0,5 A
Jungimo galia DC 230 V; 0,1 A / 75 V; 0,5 A
Liekamoji įtampa [L-N] @ 1 kA 0,8 kV
Liekamoji įtampa [L-N] @ 5 kA 1 kV
Maks. laidų skersmuo, lankstus (plonagyslis) 4 AWG
Maks. laidų skersmuo, lankstus (plonagyslis) 35 mm²
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 35 mm²
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 2 AWG
Maks. naudojimo temperatūros diapazonas 85 °C
Maks. oro drėgnumas 95 %
Maks. prijungimo skerspjūvis FM gnybtai 1,5 mm²
Maks. prijungimo skerspjūvis FM gnybtai 16 AWG
Maksimali impulsinė nuotėkio srovė (8/20 μs) [L-N] 40 kA
Maksimali impulsinė nuotėkio srovė (8/20 μs) [N-PE] 65 kA
Min. laidų skersmuo, lankstus (plonagyslis) 2,5 mm²
Min. laidų skersmuo, lankstus (plonagyslis) 16 AWG
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 16 AWG
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 2,5 mm²
Min. naudojimo temperatūros diapazonas -40 °C
Min. oro drėgnumas 5 %
Min. prijungimo skerspjūvis FM gnybtai 23 AWG
Min. prijungimo skerspjūvis FM gnybtai 0,25 mm²
Montavimo būdas 35 mm DIN bėgelis
Plotis 72 mm
Polių konstrukcija 3
Polių skaičius 3
Signalizavimas prietaise optinis
SPD pagal EN 61643-11 Tipas 2
SPD pagal IEC 61643-1 II klasė
Sukimo momentas 4,5 Nm
Tinka naudoti lauke ne
Tinklo forma kitos
Tinklo tipas TN taip
Tinklo tipas TN-C taip
TOV įtampa [L-N] – atlaikymo režimas – 5 s 337 V
TOV įtampa [L-N] – saugus režimas pabaiga – 120 min 442 V
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N] 20 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [N-PE] 40 kA
Vardinė įtampa AC (50 / 60 Hz) 240 V
Visi tipai

Visi tipai

Tipas Polių konstrukcija Apsaugos rūšis Art. Nr. Kiekis mažiausias parduodamas kiekis
V20-CF-3+1FS-300 3 IP20 5095257
1 Vienetas
