Surge arrester V10 – Mini 3+N/PE | | IP20
morepic-1 morepic-2

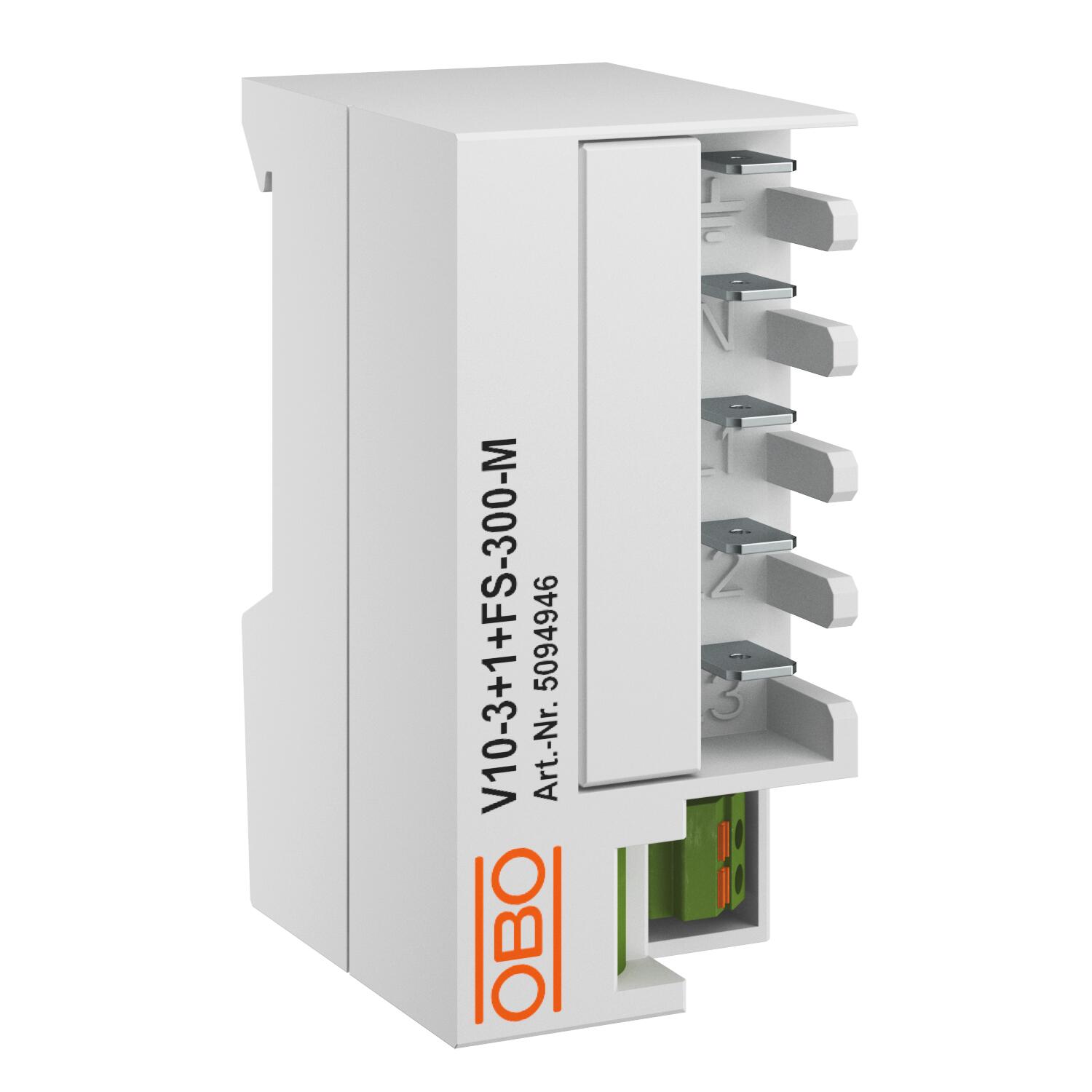

Surge arrester V10 – Mini

Art. Nr. 5094946 | EAN 4012197504922

5094946 / V10-3+1+FS-300-M
3+N/PE
IP20
Prekės aprašymas
Prekės aprašymas
Surge protective device, compact module, type 2+3

• Surge protection in the smallest of spaces, e.g. in AC charging stations
• Discharge capacity up to 20kA (L-N) and 40kA (N-PE)
• Integrated 3+1-solution for TN and TT network systems with a 35 mm module width
• Including thermal and dynamic cut-off unit and visual funtion display
• Easy and quick installation thanks to FastOn connection terminals
• Wiring set (5089657 – WS-V10-3+1) available
• Including a potential-free break contact for remote signalling
  • 5 metų garantijos suteikimas
  • EB atitikties deklaracija pagal EB direktyvas
  • EurAsian Conformity
  • Perėjimas nuo LPZ 1 iki 3.
  • Apsauginis įrenginys pagal DIN EN 61643-11 ir IEC 61643-11
Techniniai duomenys

Techniniai duomenys

2 tipo patikros klasė taip
3 tipo patikros klasė taip
Antrinės srovės slopinimo geba (eff) [N-PE] 0,1 kA
Apsaugos rūšis IP20
Aukščiausia nuolatinė įtampa (L-N) 300 V
Aukščiausia nuolatinė įtampa (N-PE) 255 V

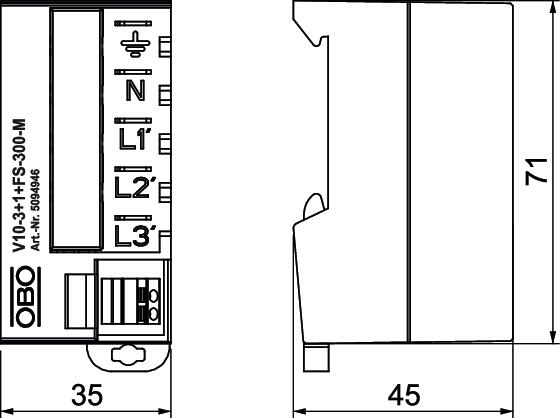

Aukštis 76 mm
Dydis 300V
FM kontaktai Atjungiamasis kontaktas
Ilgis 38 mm
Imp. srovė (8/20 µs) [bendra] 60 kA
Integruotas įvadinis saugiklis ne
Išvadas 3+NPE
Jungimo galia AC 250V / 1A ; 125V / 1A
Jungimo galia DC 48V / 0,5A; 24V / 0,5A; 12V / 0,5A
LPZ 1→3
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 10 mm²
Maks. naudojimo temperatūros diapazonas 85 °C
Maks. oro drėgnumas 95 %
Maks. tinklo viršįtampio apsauga 63 A gG
Maksimali impulsinė nuotėkio srovė (8/20 μs) [L-N] 20 kA
Maksimali impulsinė nuotėkio srovė (8/20 μs) [N-PE] 40 kA
Maksimalus priešsaugiklis 63 A
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 2,5 mm²
Min. naudojimo temperatūros diapazonas -40 °C
Min. oro drėgnumas 5 %
Min. prijungimo skerspjūvis FM gnybtai 1,5 mm²
Min. prijungimo skerspjūvis FM gnybtai 16 AWG
Montavimo būdas 35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas taip
Plotis 35 mm
Polių konstrukcija 3+N/PE
Signalizavimas prietaise optinis
SPD pagal EN 61643-11 Tipas 2+3
SPD pagal IEC 61643-1 II+III klasė
Tinka naudoti lauke ne
Tinklo forma visi
Tinklo tipas TN taip
Tinklo tipas TN-C-S taip
Tinklo tipasTN-S taip
Tinklo tipasTT taip
TOV įtampa [L-N] – atlaikymo režimas – 5 s 337 V
TOV įtampa [L-N] – saugus režimas pabaiga – 120 min 442 V
Vardinė impulsinė nuotėkio srovė (8/20 µs) 10 kA
Vardinė įtampa AC (50 / 60 Hz) 240 V
Visi tipai

Visi tipai

Tipas Polių konstrukcija Apsaugos rūšis Art. Nr. Kiekis mažiausias parduodamas kiekis
V10-3+1+FS-300-M 3+N/PE IP20 5094946
1 Vienetas
