Sunkus vielinis lovelis SGR 155 FT

Art. Nr. 6003695 | EAN 4012195380283

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Aukštis	155 mm

Vielos skersmuo	6 mm

Naudingasis skerspjūvis

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

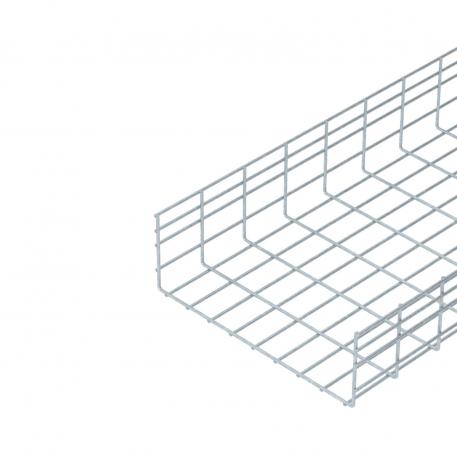

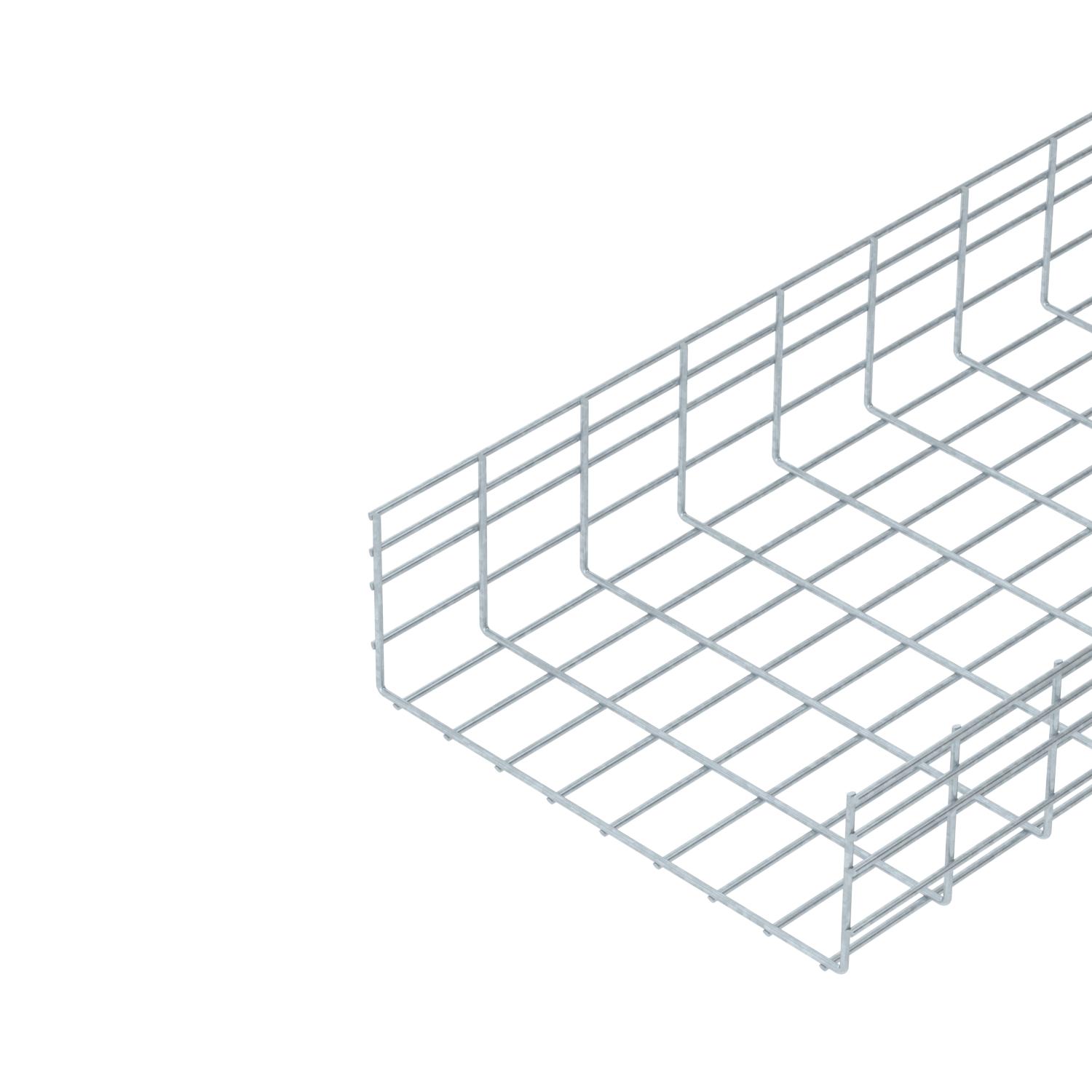

Vielinis lovelis iš taškiniu būdu suvirintos plieninės vielos tinklo, šonų aukštis 155 mm.

Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.

Tinklelio plotis yra 50 x 100 mm.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atitinka ROHS	taip
Bevaržčiai sujungimo elementai	ne
Dydis	155x450x3000
Integruota pertvara	be
Kabelių sistemos sujungiklio rūšis	įsuktas
Medžiaga	Plienas
Naudingasis skerspjūvis	663 cm²
Naudingasis skerspjūvis	66300 mm²

Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Profilio forma	U forma
Spalva	cinko
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne
Vielos skersmuo	6 mm

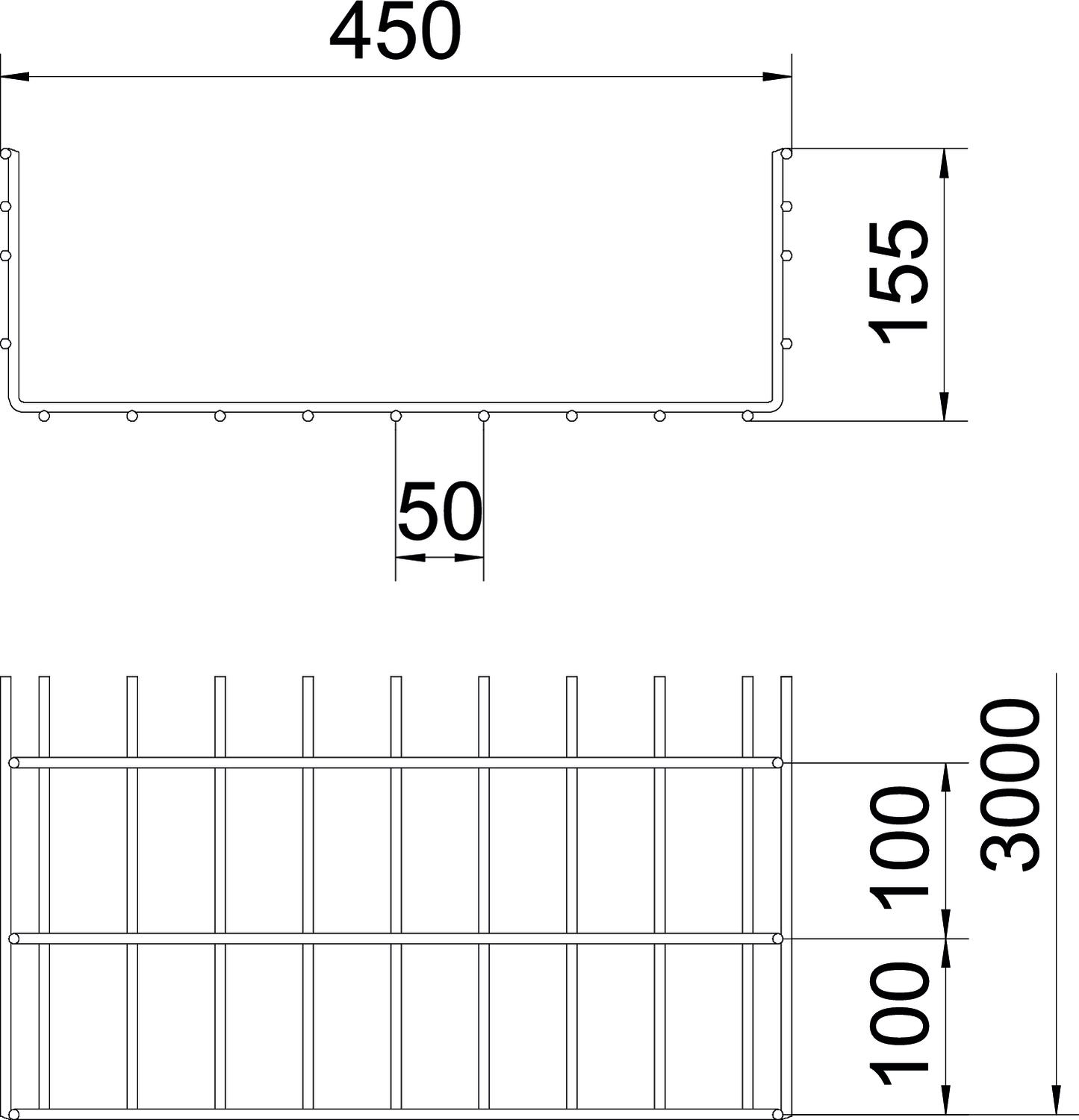

Matmenys

Aukštis	6,1 in
Aukštis	155 mm
Ilgis	3000 mm

Matmuo B	450 mm
Plotis	450 mm
Plotis	17,72 in

Apkrovos

Atstumas tarp atramų 1,0 m	4,1 kN/m
Atstumas tarp atramų 1,5 m	2,5 kN/m
Atstumas tarp atramų 2,0 m	1,6 kN/m
Atstumas tarp atramų 2,5 m	1,15 kN/m

Atstumas tarp atramų 3,0 m	0,95 kN/m
Atstumas tarp atramų 3,5 m	0,83 kN/m
Atstumas tarp atramų 4,0 m	0,6 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-27T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	11,1098 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	11,1098 kg CO₂e

Declared Unit	Metras
Declared Unit Quantity	1

Techniniai duomenys

SGR 155 tipo vielinio lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Vielos skersmuo	Naudingasis skerspjūvis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SGR 155 300 FT	3000 mm	300 mm	155 mm	6 mm	438 cm²	ne	6003692	m	3 m
SGR 155 450 FT	3000 mm	450 mm	155 mm	6 mm	663 cm²	ne	6003695	m	3 m
SGR 155 500 FT	3000 mm	500 mm	155 mm	6 mm	738 cm²	ne	6003696	m	3 m
SGR 155 600 FT	3000 mm	600 mm	155 mm	6 mm	888 cm²	ne	6003698	m	3 m
