Naujos kartos izoliuotas žaibo nuvediklis „isCon®“
Apsauga nuo žaibo ir skiriamasis atstumas
Projektuojant ir įrengiant apsaugos nuo žaibo sistemą, ypač svarbu apsisaugoti nuo pavojingų žaibo pramušimų tarp laidžių dalių (elektros įrenginių, vamzdynų ir pan.). Pastatų kompleksų stogas dažnai yra vieta, kurioje montuojamos kondicionavimo, vėdinimo, siųstuvų ir energijos gamybos sistemos. Tačiau dėl šių statybinių aplinkybių dažnai neįmanoma išlaikyti reikalaujamų atstumų tarp žaibolaidžių ir elektros instaliacijos. Būtinam skiriamajam atstumui užtikrinti OBO siūlo izoliuotą apsaugos nuo žaibo sistemą „isCon®“.
Patikrinti žaibo nuvedikliai „isCon®“

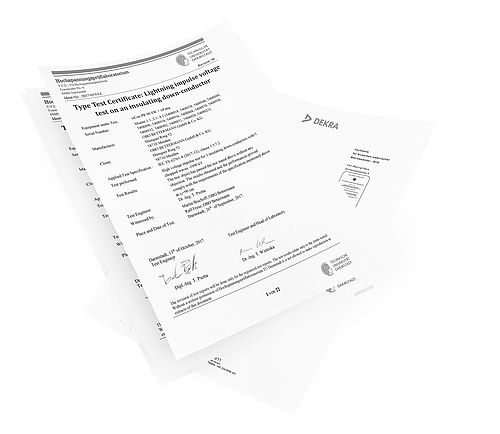

Aukštai įtampai atsparūs, izoliuoti žaibo nuvedikliai „isCon®“ – tai šiuolaikiškas sprendimas apsaugos nuo žaibo sistemų projektuotojams ir montuotojams, užtikrinantis reikiamų skiriamųjų atstumų laikymąsi. Jų laidų skerspjūviai atitinka standarto VDE 0185-561-2 (IEC/ EN 62561-2) reikalavimus. Daugybė žaibo išlydžio bandymų pagal standartus VDE 0185-561-1 (IEC/ EN 62561-1) ir IEC TS 62561-8 iki 200 kA (10/350) srove užtikrina naudoti juos įvairioms apsaugos nuo žaibo klasėms.
Kaip inovatyvi ir tarptautinė visą apsaugos nuo žaibo ir viršįtampio produktų asortimentą siūlanti įmonė, OBO sukūrė naujos kartos „isCon®“ žaibo išlydžio laidininkus skirtingiems pastatų tipams ir klientų poreikiams. Rezultatas: visiems apsaugos nuo žaibo projektams atsiras tinkamas „isCon®“ žaibo išlydžio laidininkas.
„isCon®“ žaibo išlydžio laidininkai yra atsparūs ugniai pagal DIN EN 60332-1-2, atsparūs atmosferos poveikiui ir behalogeniai. Jie tinkami naudoti lauke ir gali būti montuojami ant stogų, prie sienų, sienose, betone, fasadų instaliacijoje arba pastatuose.
Naujųjų „isCon®“ žaibo išlydžio laidininkų įvairovė

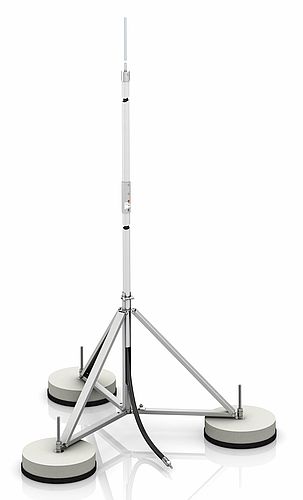

Po pirmosios potencialo jungties už jungiamojo elemento prie žaibolaidžio stiebo esantis „isCon®“ laidininkas, priklausomai nuo modelio, atitinka ekvivalentišką skiriamąjį atstumą 0,45–0,9 m ore arba dvigubai didesnį kietose statybinėse medžiagose. Taigi jį galima montuoti tiesiai prie metalinių ir elektrinių antstatų.
Tiesioginio žaibo išlydžio metu išsiskyrusi energija „isCon®“ laidininku nukreipiama į pastato įžeminimo sistemą. Tiesioginis pramušimas tarp žaibo išlydžio laidininko ir saugomo objekto neįvyksta. Priklausomai nuo tipo, „isCon®“ laidininko išbandyta žaibo išlydžio srovės (10/350 μs) dydis siekia 150–200 kA ir jie gali būti naudojami įvairiausiose srityse.

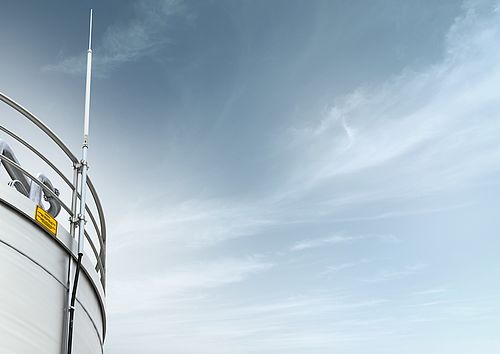

Žaibo išlydžio laidininkas „isCon® Professional+“ be pramušimo iškrovos specialiai sukurtas ir sertifikuotas montuoti potencialiai sprogiose aplinkose. Be to, papildomas, pilkos spalvos išorinis apvalkalas užtikrina apsaugą nuo pavojingos prisilietimo įtampos pagal VDE 0185-305-3 (IEC/ EN 62305-3).
Šviesiai pilkos spalvos „isCon®“ laidininkai („isCon® ProPl 75 LGR“), be kita ko, tinkami montuoti žemėje. Jei jie montuojami ne žemėje, juos galima nudažyti, pavyzdžiui, pastato fasado spalva. Be to, jie atitinka apsaugos nuo prisilietimo ir žingsnio įtampos reikalavimus pagal VDE 0185-305-3 8.1 skirsnį. Jie, pavyzdžiui, gali atstoti įprastus žaibo nuvediklius pastato įvado paskutiniuose 3 metruose ir apsaugoti žmones nuo pavojingos prisilietimo įtampos.

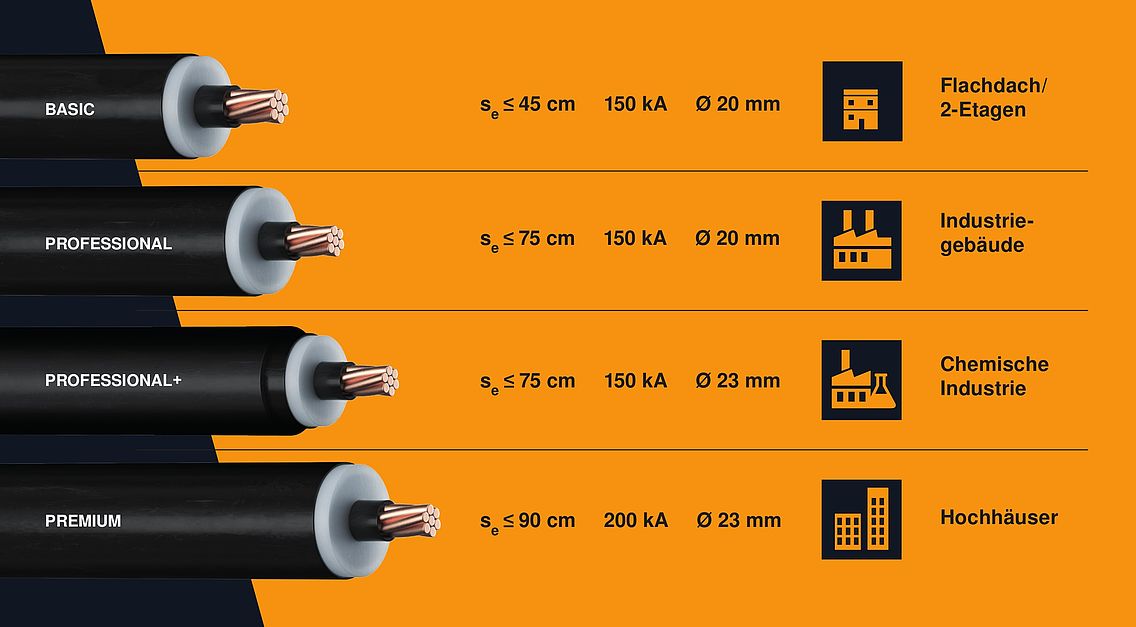

„isCon®“ laidininkai parduodami metrais ir gali būti penkių variantų:
„isCon® BA 45 SW“, juodas, art. Nr. 5408 014 („BASIC“)
„isCon® Pro 75 SW“, juodas, art. Nr. 5408 008 („PROFESSIONAL“)
„isCon® ProPl 75 SW“, juodas, art. Nr. 5408 002, 5408 004, 5408 006 („PROFESSIONAL+“)
„isCon® ProPl 75 LGR“, šviesiai pilkas, art. Nr. 5407 995, 5407 997 („PROFESSIONAL+“)
„isCon® PR 90 SW“, juodas, art. Nr. 5408 018 („PREMIUM“)
Daugiau informacinės medžiagos ir išsamią montavimo instrukciją galite atsisiųsti iš paslaugų atsisiuntimų skilties.
