Reguliuojamo aukščio revizinis liukas, RKNUZD3, nerūdijančio plieno
Art. Nr. 7409495 | EAN 4012197378325
- Prekės aprašymas
-
Prekės aprašymasReguliuojamo aukščio ir atsiejamos apskritos kasetės tinka prietaisams į pogrindinius jungiamuosius lizdus UGD-3 sumontuoti. Atsižvelgiant į tipą, jos tinka sausosarba drėgnos priežiūros grindims. Kasetė remiasi į ant lizdo viršutinio rėmo pritvirtintą atraminį laikiklį, kurį pasitelkus kasetę galima nustatyti pagal grindų dangos viršutinę briauną. Atraminio laikiklio pagalba kasetę galima atsieti nuo laikančiosios perdangos. Jungiamąjame lizde turi būti atitinkama įmontavimo anga, dėl to jam reikalingas montavimo dangtelis su atitinkama įmontavimo anga. Kasetės pagamintos iš nerūd. plieno arba žalvario. Visose kasetėse yra 4 mm storio lakštinio plieno plokštė, skirta tam, kad saugiai atlaikytų pasitaikančias apkrovas. Yra kasečių, kurios tinka skirtingo storio – 20 ir 25 mm – grindų dangai.

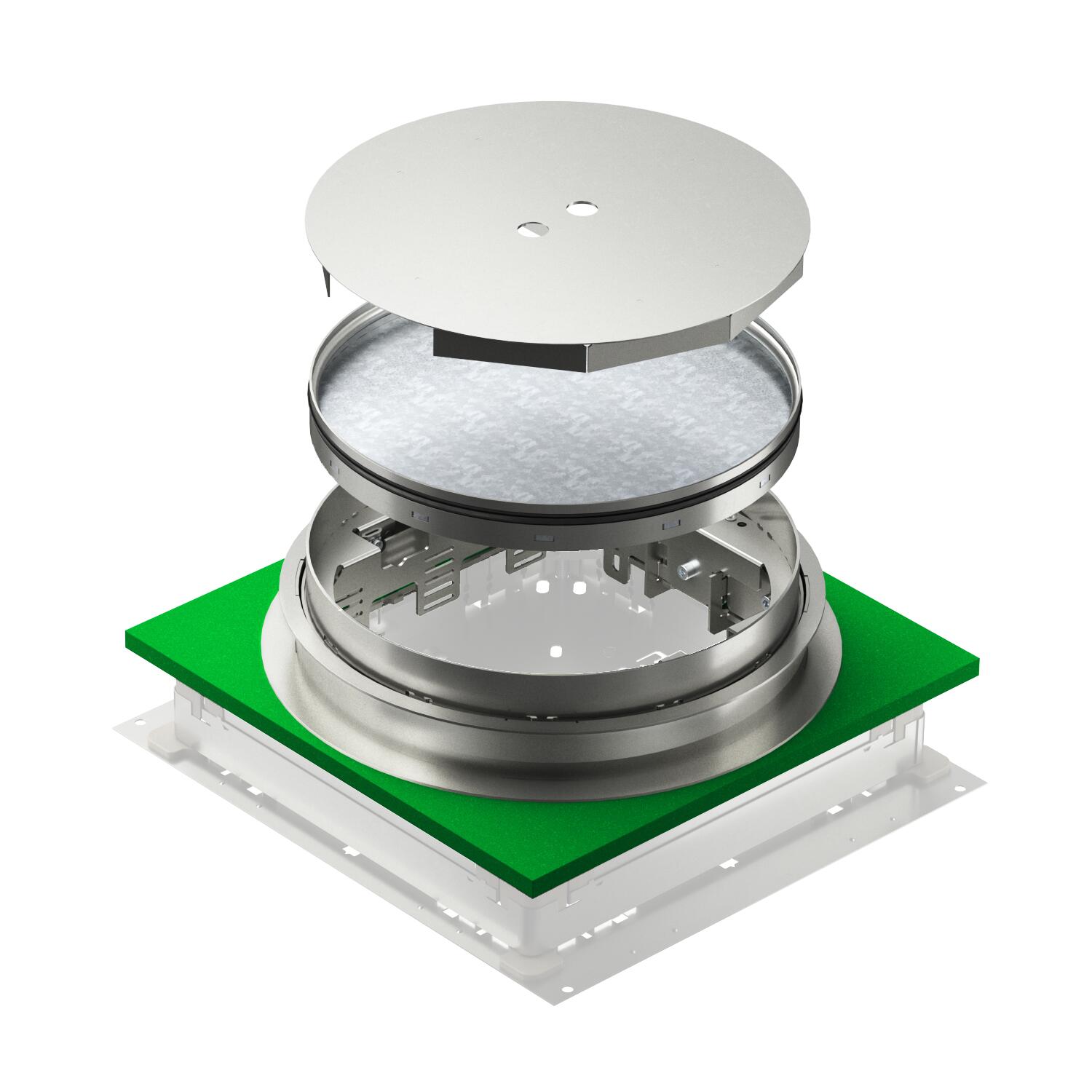

Nivellierbare Kassette mit Blindddeckel. Im Lieferumfang enthalten sind ein Estrichschutzdeckel aus Aluminium (überschleifbar), ein passender Montagedeckel zur Fixierung des Kassetten-Schalkörpers und eine ISO-Schürze zur Entkopplung von der Unterflur-Anschlussdose.
-
- Techniniai duomenys
-
Techniniai duomenys

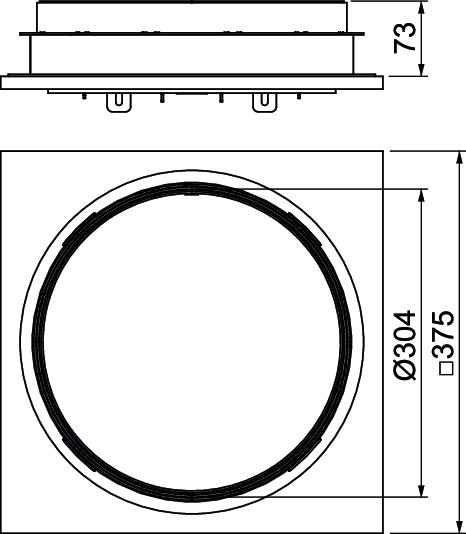

atsiejami taip Aukštis 85 mm Dydis Ø304x85 Grindų dangos storis 25 mm Įmontavimo gylis 140 mm Įmontavimo sistemos tipas UT4 Išvadas apvalus Laido išvado tipas Be laido išvado Leidimai VDE Maks. aukščio reguliavimo ribos 113 mm Maks. monolitinių grindų aukštis 113 mm Medžiaga Plienas, nerūdijantis, 1.4301 Min. aukščio reguliavimo ribos 73 mm Min. grindų aukštis 140 mm Min. monolitinių grindų aukštis 73 mm Naudojamo įrenginio IP apsaugos būdas IP00 Nenaudojamo įrenginio IP apsaugos būdas IP44 Pagrindo priežiūra šlapias Prietaisų dėžučių vardinis dydis R9 Prietaisų laikikliai prietaiso dėžutei įtvirtinti ne Pritaikytas didelėms apkrovoms ne Saugos laipsnis IK kodas IK10 Standartas EN 50085-2-2 Tinka montuoti dvigubose grindyse ne Tinka tuščiavidurėms grindims ne Vertikali apkrova, didelis plotas iki 5 000 N Vertikali apkrova, mažas plotas iki 3 000 N - Visi tipai
- Atsisiuntimai
-
Duomenų lapas TRKRN 9 VS 250 / 7409495 , 0.25MB , pdfMontavimo instrukcija „Terrazzo“ kasetė, apvali , 0.55MB , pdfMontavimo instrukcija Terrazzo cassette (round) , 2.39MB , pdf
