Reguliuojamo aukščio revizinis liukas, RKNUZD3, nerūdijančio plieno

Art. Nr. 7409621 | EAN 4012197438616

7409621 / TRKN 9 VS 350
136 mm
25 mm
81 mm
Be laido išvado
9
Prekės aprašymas
Prekės aprašymas
Reguliuojamo aukščio ir atsiejamos kvadratinės kasetės tinka prietaisams sumontuoti į pogrindinius jungiamuosius lizdus UGD-3. Atsižvelgiant į tipą, jos tinka sausos arba drėgnos priežiūros grindims. Kasetė remiasi į ant lizdo viršutinio rėmo pritvirtintą atraminį laikiklį, kurį pasitelkus kasetę galima nustatyti pagal grindų dangos viršutinę briauną. Atraminio laikiklio pagalba kasetę galima atsieti nuo laikančiosios perdangos. Jungiamąjame lizde turi būti atitinkama įmontavimo anga, dėl to jam reikalingas montavimo dangtelis su atitinkama įmontavimo anga. Kasetės pagamintos iš nerūd. plieno arba žalvario. Visose kasetėse yra 4 mm storio lakštinio plieno plokštė, skirta tam, kad saugiai atlaikytų pasitaikančias apkrovas. Yra kasečių, kurios tinka skirtingo storio – 20 ir 25 mm – grindų dangai.

Height-adjustable cassette with blanking cover. The scope of delivery contains an aluminium screed protection cover (grindable), a suitable mounting lid to fix the cassette lined body and an ISO apron for decoupling from the underfloor connection socket.

  • Elektrotechnikos, elektronikos ir informacinės technikos sąjunga, Vokietija
  • EB atitikties deklaracija pagal EB direktyvas
  • Apsaugos klasė IP 55
  • Packaging made entirely from recycled cardboard
  • CO₂ pėdsakas (PCF)
Techniniai duomenys

Techniniai duomenys

atsiejami taip
Aukštis 81 mm
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 49,4163 kg CO2e / 1 Vienetas

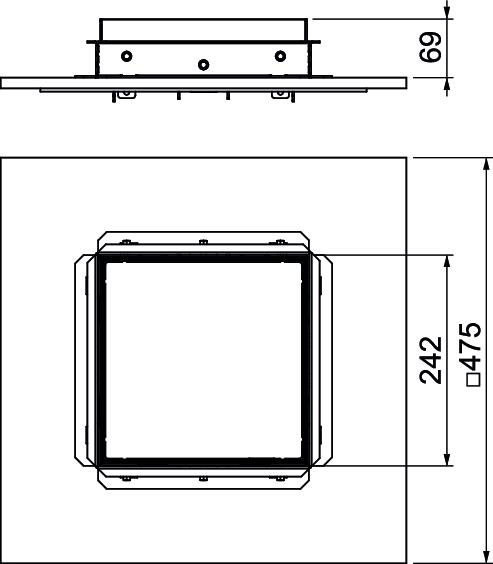

Dydis 243x243x118
Grindų dangos storis 25 mm
Ilgis 243 mm
Įmontavimo gylis 136 mm
Įmontavimo sistemos tipas UT4
Išvadas kvadratinis
Laido išvado tipas Be laido išvado
Leidimai VDE
Maks. aukščio reguliavimo ribos 110 mm
Maks. monolitinių grindų aukštis 110 mm
Matmuo h 81 mm
Medžiaga Plienas, nerūdijantis, 1.4301
Min. aukščio reguliavimo ribos 69 mm
Min. grindų aukštis 136 mm
Min. monolitinių grindų aukštis 69 mm
Naudojamo įrenginio IP apsaugos būdas IP00
Nenaudojamo įrenginio IP apsaugos būdas IP55
Pagrindo priežiūra šlapias
Plotis 243 mm
Prietaisų dėžučių vardinis dydis 9
Prietaisų laikikliai prietaiso dėžutei įtvirtinti ne
Pritaikytas didelėms apkrovoms ne
Saugos laipsnis IK kodas IK10
Standartas EN 50085-2-2
Tinka montuoti dvigubose grindyse ne
Tinka tuščiavidurėms grindims ne
Vertikali apkrova, didelis plotas iki 5 000 N
Vertikali apkrova, mažas plotas iki 3 000 N
Visi tipai

Visi tipai

Tipas Min. grindų aukštis Grindų dangos storis Matmuo h Laido išvado tipas Prietaisų dėžučių vardinis dydis Art. Nr. Kiekis mažiausias parduodamas kiekis
TRKN 9 VS 350 136 mm 25 mm 81 mm Be laido išvado 9 7409621
1 Vienetas
