Reguliuojamo aukščio kasetinis liukas su laido išvadu, RKSN, žalvarinis 110 | 155 | 25 | 110 | 4

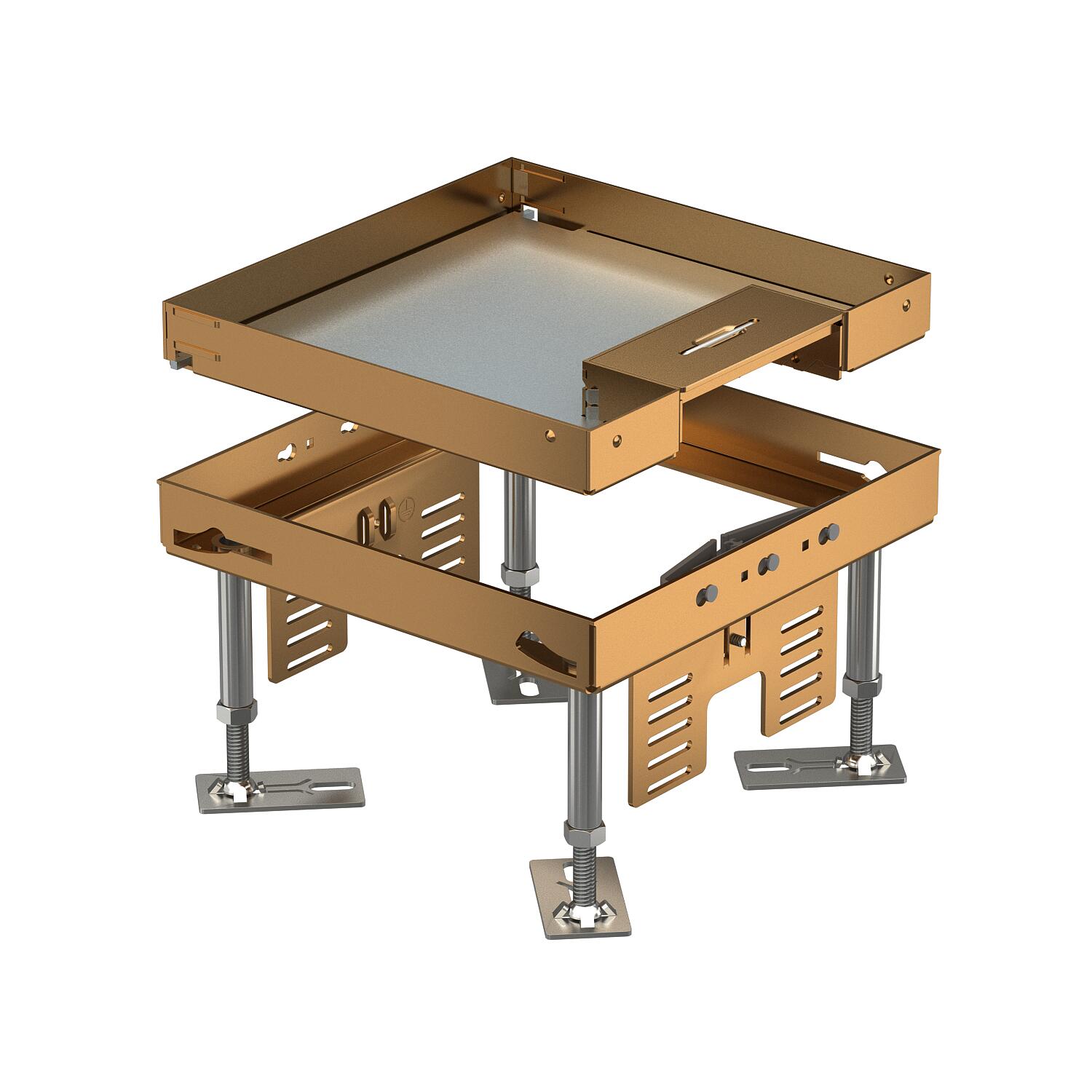

Reguliuojamo aukščio kasetinis liukas su laido išvadu, RKSN, žalvarinis

Art. Nr. 7409204 | EAN 4012195867111

Art. Nr. / Tipas

Min. grindų aukštis

Maks. grindų aukštis

Grindų dangos storis

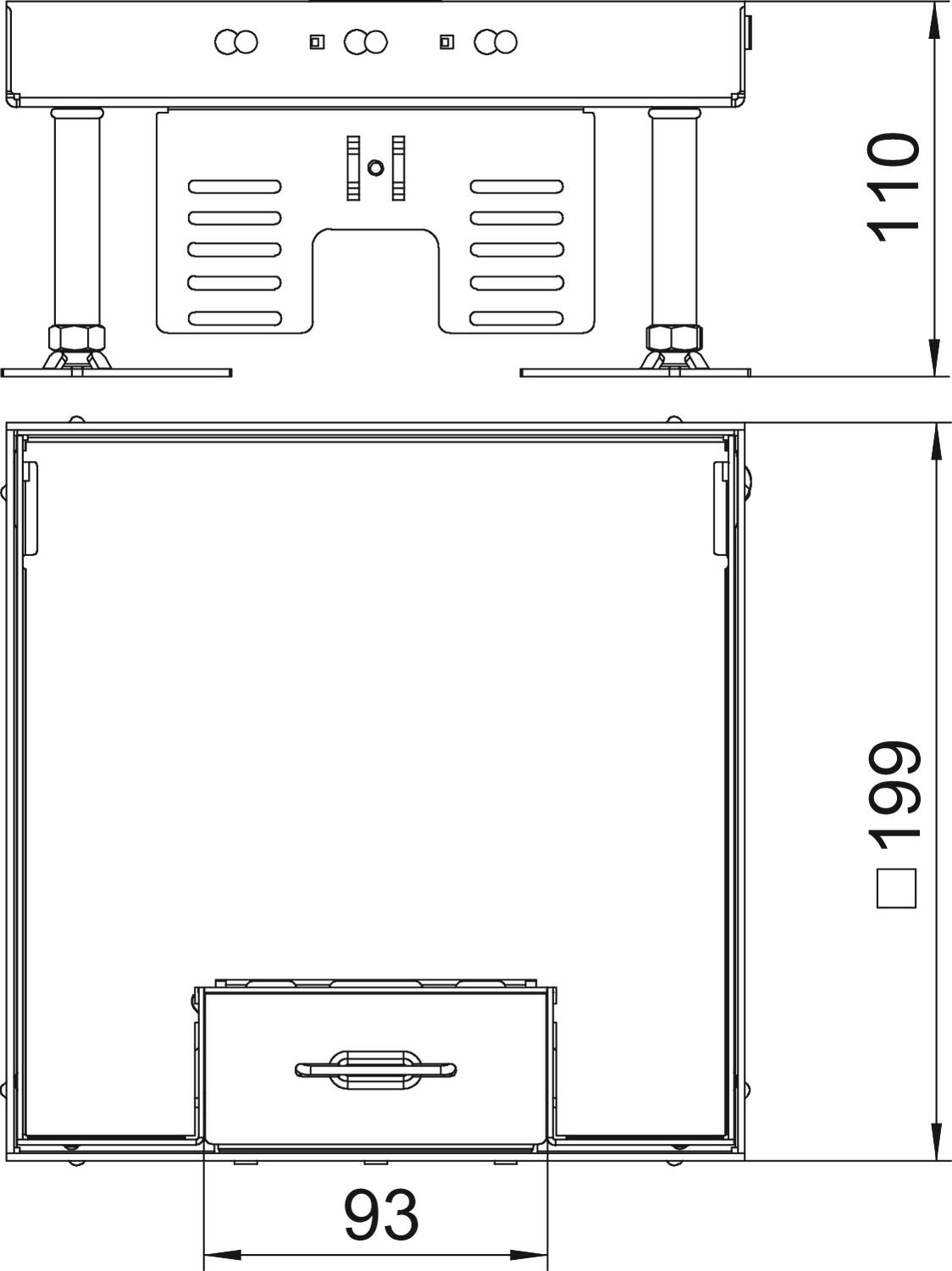

Matmuo h

Prietaisų dėžučių vardinis dydis	4

Prekės aprašymas

Prekės aprašymas

Reguliuojamo aukščio grindinis kasetinis liukas, kurio vardinis dydis 4 su laido išvadu, skirtas sumontuoti instaliaciniams prietaisams sausos ir drėgnos priežiūros grindyse.
Reguliuojamo aukščio kasetė su laido išvadu, 2 sekcijų. Galima sumontuoti 2 APMT2 dangtelius. 2 universaliems laikikliams UT3, su 4 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 6 „Modul 45“ prietaisais, montuoti.

Techniniai duomenys

Techniniai duomenys

atsiejami	ne
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	11,5475 kg CO2e / 1 Vienetas
Dydis	200x200mm
Grindų dangos storis	25 mm
Įmontavimo gylis	110 mm
Įmontavimo sistemos tipas	UT3
Įmontuojamų prietaisų skaičius	6
Išvadas	kvadratinis
Laido išvado tipas	Atverčiamas kabelio išvadas
Laidų išvadų skaičius	1
Leidimai	VDE
Maks. aukščio reguliavimo ribos	155 mm
Maks. grindų aukštis	155 mm
Matmuo h	110 mm
Medžiaga	Žalvaris
Min. aukščio reguliavimo ribos	110 mm

Min. grindų aukštis	110 mm
Montavimo dėžių skaičius	2
Naudojamo įrenginio IP apsaugos būdas	IP20
Nenaudojamo įrenginio IP apsaugos būdas	IP00
Pagrindo priežiūra	sausas
Prietaisų dėžučių vardinis dydis	4
Prietaisų laikikliai prietaiso dėžutei įtvirtinti	taip
Pritaikytas didelėms apkrovoms	ne
Saugos laipsnis IK kodas	IK10
Tinka montuoti dvigubose grindyse	taip
Tinka tuščiavidurėms grindims	taip
Vertikali apkrova, didelis plotas	iki 5 000 N
Vertikali apkrova, mažas plotas	iki 3 000 N
Vidaus ilgio matmuo	201 mm
Vidaus pločio matmuo	201 mm

Visi tipai

Visi tipai

Tipas	Min. grindų aukštis	Maks. grindų aukštis	Grindų dangos storis	Matmuo h	Prietaisų dėžučių vardinis dydis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
RKSN2 4 MS 20	105 mm	150 mm	20 mm	105 mm	4	7409202	Vienetas	1 Vienetas
RKSN2 4 MS 25	110 mm	155 mm	25 mm	110 mm	4	7409204	Vienetas	1 Vienetas

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Aukščio reguliavimo blokas RKNEV2	RK NEV2 110	7405815	Pak.	1 Pak.
Garso izoliacijos slankiklis	SRS 4	7405798	Vienetas	4 Vienetas
Adapteris kasetiniams liukams į šlifuojamo betono grindis, vardinis dydis 4	SK RK4	7404380	Vienetas	1 Vienetas
Montavimo rėmas 350, vardinis dydis 4	DUG 350-3 4	7400505	Vienetas	1 Vienetas
Universalus laikiklis UT3, „Modul 45®“, sistemos ilgis 165 mm	UT3 45 3	7408723	Vienetas	1 Vienetas
