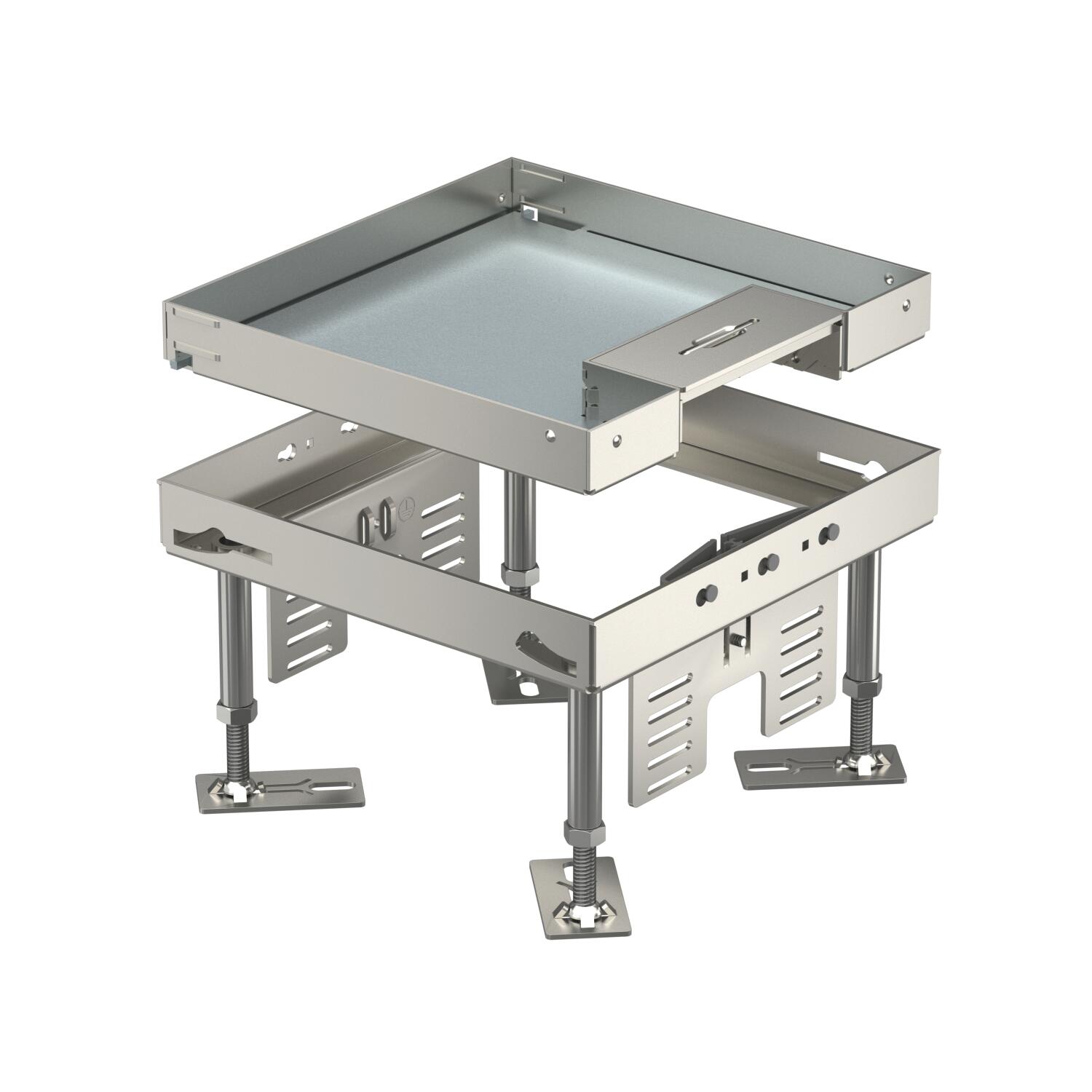

Reguliuojamo aukščio kasetinis liukas su laido išvadu, RKSN, plieninis 105 | 150 | 20 | 105 | 4

Reguliuojamo aukščio kasetinis liukas su laido išvadu, RKSN, plieninis

Art. Nr. 7409208 | EAN 4012195867128

Art. Nr. / Tipas

Min. grindų aukštis

Maks. grindų aukštis

Grindų dangos storis

Matmuo h

Prietaisų dėžučių vardinis dydis	4

Prekės aprašymas

Prekės aprašymas

Reguliuojamo aukščio grindinis kasetinis liukas, kurio vardinis dydis 4 su laido išvadu, skirtas sumontuoti instaliaciniams prietaisams sausos ir drėgnos priežiūros grindyse.

Reguliuojamo aukščio kasetė su laido išvadu, 2 sekcijų. Galima sumontuoti 2 APMT2 dangtelius. 2 universaliems laikikliams UT3, su 4 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 6 „Modul 45“ prietaisais, montuoti.

Techniniai duomenys

Techniniai duomenys

atsiejami	ne
Dydis	200x200mm
Grindų dangos storis	20 mm
Įmontavimo gylis	105 mm
Įmontavimo sistemos tipas	UT3
Įmontuojamų prietaisų skaičius	6
Išvadas	kvadratinis
Laido išvado tipas	Atverčiamas kabelio išvadas
Laidų išvadų skaičius	1
Leidimai	VDE
Maks. aukščio reguliavimo ribos	150 mm
Maks. grindų aukštis	150 mm
Medžiaga	Plienas, nerūdijantis, 1.4301
Min. aukščio reguliavimo ribos	105 mm
Min. grindų aukštis	105 mm

Montavimo dėžių skaičius	2
Naudojamo įrenginio IP apsaugos būdas	IP20
Nenaudojamo įrenginio IP apsaugos būdas	IP00
Pagrindo priežiūra	sausas
Prietaisų dėžučių vardinis dydis	4
Prietaisų laikikliai prietaiso dėžutei įtvirtinti	taip
Pritaikytas didelėms apkrovoms	ne
Saugos laipsnis IK kodas	IK10
Tinka montuoti dvigubose grindyse	taip
Tinka tuščiavidurėms grindims	taip
Vertikali apkrova, didelis plotas	iki 5 000 N
Vertikali apkrova, mažas plotas	iki 3 000 N
Vidaus ilgio matmuo	201 mm
Vidaus pločio matmuo	201 mm

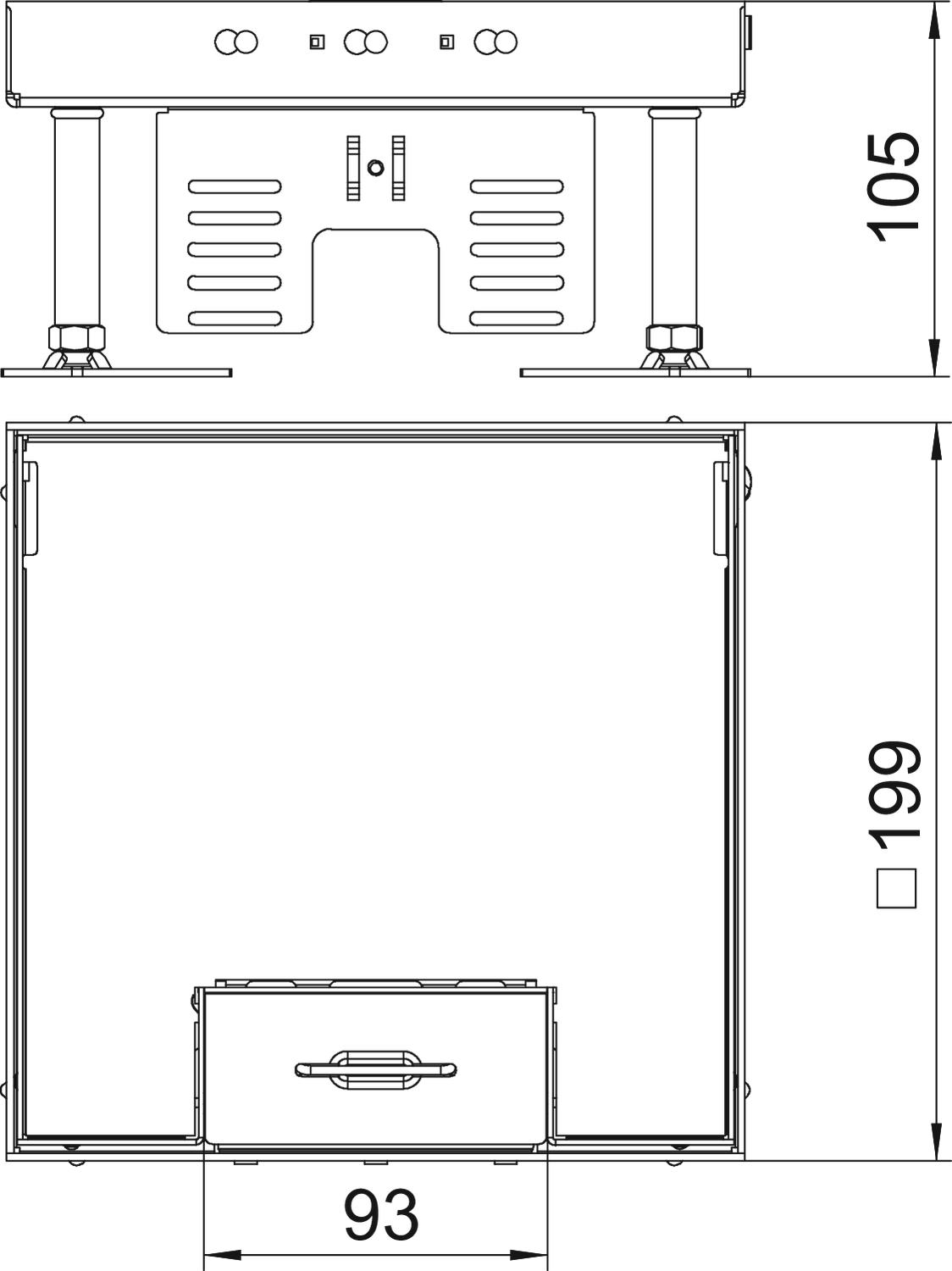

Matmenys

Ilgis	199 mm
Matmuo h	105 mm

Plotis	199 mm

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	14,9012 kg CO2e / 1 Vienetas
CO₂ Footprint (GWP)	14,9012 kg CO₂e

Declared Unit (LCA)	Vienetas
Declared Unit Quantity (LCA)	1

Visi tipai

Visi tipai

Tipas	Min. grindų aukštis	Maks. grindų aukštis	Grindų dangos storis	Matmuo h	Prietaisų dėžučių vardinis dydis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
RKSN2 4 VS 20	105 mm	150 mm	20 mm	105 mm	4	7409208	Vienetas	1 Vienetas
RKSN2 4 VS 25	110 mm	155 mm	25 mm	110 mm	4	7409210	Vienetas	1 Vienetas

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Aukščio reguliavimo blokas RKNEV2	RK NEV2 110	7405815	Pak.	1 Pak.
Garso izoliacijos slankiklis	SRS 4	7405798	Vienetas	4 Vienetas
Adapteris kasetiniams liukams į šlifuojamo betono grindis, vardinis dydis 4	SK RK4	7404380	Vienetas	1 Vienetas
Montavimo rėmas 350, vardinis dydis 4	DUG 350-3 4	7400505	Vienetas	1 Vienetas
Universalus laikiklis UT3, „Modul 45®“, sistemos ilgis 165 mm	UT3 45 3	7408723	Vienetas	1 Vienetas
