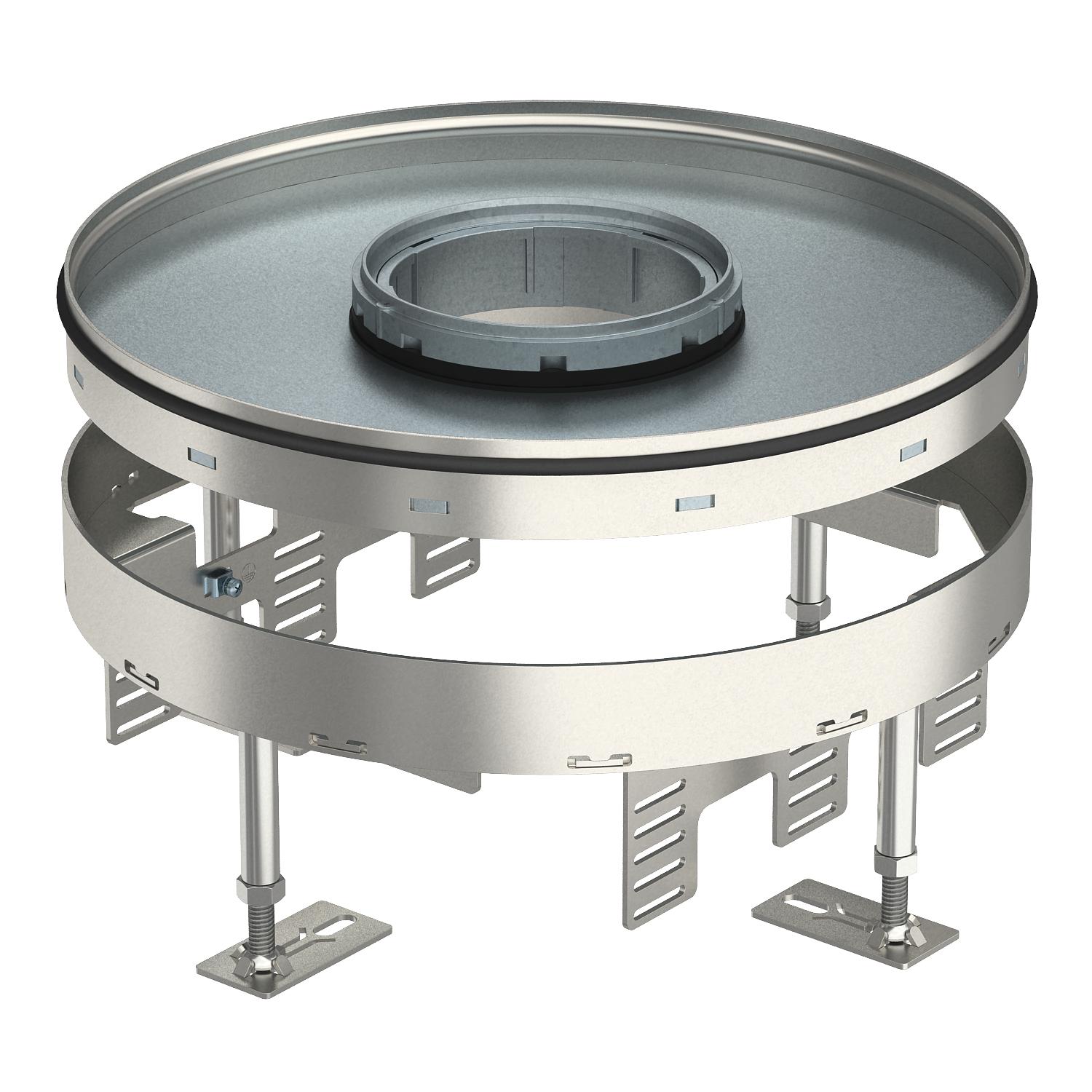

Reguliuojamo aukščio kasetinis liukas, skirtas tubusui, RKFR, nerūdijančio plieno
Art. Nr. 7409430 | EAN 4012195869528
- Prekės aprašymas
-
Prekės aprašymasReguliuojamo aukščio kasetinis liukas, vardinis dydis R9, tubusui, skirta sumontuoti instaliaciniams prietaisams sausos ir drėgnos priežiūros grindyse.
Reguliuojamo aukščio kasetinis liukas su tubusu, 3 sekcijų. Galima sumontuoti 3 APMT5 dangčius. 3 universaliems laikikliams UT4, su 9 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 12 „Modul 45“ prietaisais, montuoti. Tubusas neįeina į komplektaciją.
Reguliuojamo aukščio apskritas kasetinis liukas, 3 sekcijų, kurio tubusas yra 9 vardinio dydžio, skirtas instaliaciniams prietaisams montuoti. Kasetinis liukas gali būti naudojamas kanalinėje sistemoje, dvigubose ir tuščiavidurėse grindyse ir sausos ir drėgnos priežiūros grindyse patalpose.
Tinka tik lygioms grindų dangoms.
Galima sumontuoti 3 APMT5 dangčius.
-
- Techniniai duomenys
-
Techniniai duomenys
atsiejami ne Dydis Ø305mm Grindų dangos storis 20 mm Ilgis 304 mm Įmontavimo gylis 110 mm Įmontavimo sistemos tipas UT4 Įmontavimo skersmuo 305 Įmontuojamų prietaisų skaičius 12 Išvadas apvalus Laido išvado tipas Ištraukiamas tubusas Laidų išvadų skaičius 1 Leidimai VDE Maks. aukščio reguliavimo ribos 155 mm Maks. grindų aukštis 155 mm Medžiaga Plienas, nerūdijantis, 1.4301 Min. aukščio reguliavimo ribos 110 mm Min. grindų aukštis 110 mm Montavimo dėžių skaičius 3 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP44 Pagrindo priežiūra šlapias Plotis 304 mm Prietaisų dėžučių vardinis dydis R9 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms ne Saugos laipsnis IK kodas IK10 Tinka montuoti dvigubose grindyse taip Tinka tuščiavidurėms grindims taip Vertikali apkrova, didelis plotas iki 5 000 N Vertikali apkrova, mažas plotas iki 3 000 N - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Tubusas su metaliniu dangteliu, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio liukams
TUK2 GV 7428140 1 Vienetas
Tubusas su metaliniu dangteliu, be laikiklio apkabos, skirtas standartiniams liukams ir reguliuojamo aukščio liukams
TUK2 V 7428141 1 Vienetas
Tubusas su grindų dangos įduba, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio kasetėms
TUK2 G4 7428142 1 Vienetas

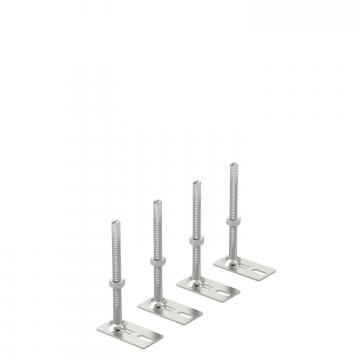

Aukščio reguliavimo blokas RKNEV2
RK NEV2 110 7405815 1 Pak.
Universalus laikiklis UT4, „Modul 45®“, sistemos ilgis 208 mm
UT4 45 4 7408727 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Instrumentas, 300 N
WZ 1029 7408634 1 Vienetas - Atsisiuntimai
-
Duomenų lapas RKFR2 9 V20 / 7409430 , 0.19MB , pdfSaugos duomenų lapas RKFR2 9 V20 / 7409430 , 0.05MB , pdfREACH Atitikties deklaracija RKFR2 9 V20 / 7409430 , 0.28MB , pdfRoHS Atitikties deklaracija RKFR2 9 V20 / 7409430 , 0.28MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas RK RKN , 0.18MB , pdfNaudojimo instrukcija Naudojimo instrukcija PF-G , 2.00MB , pdfNėra šio gaminio aprašymų
