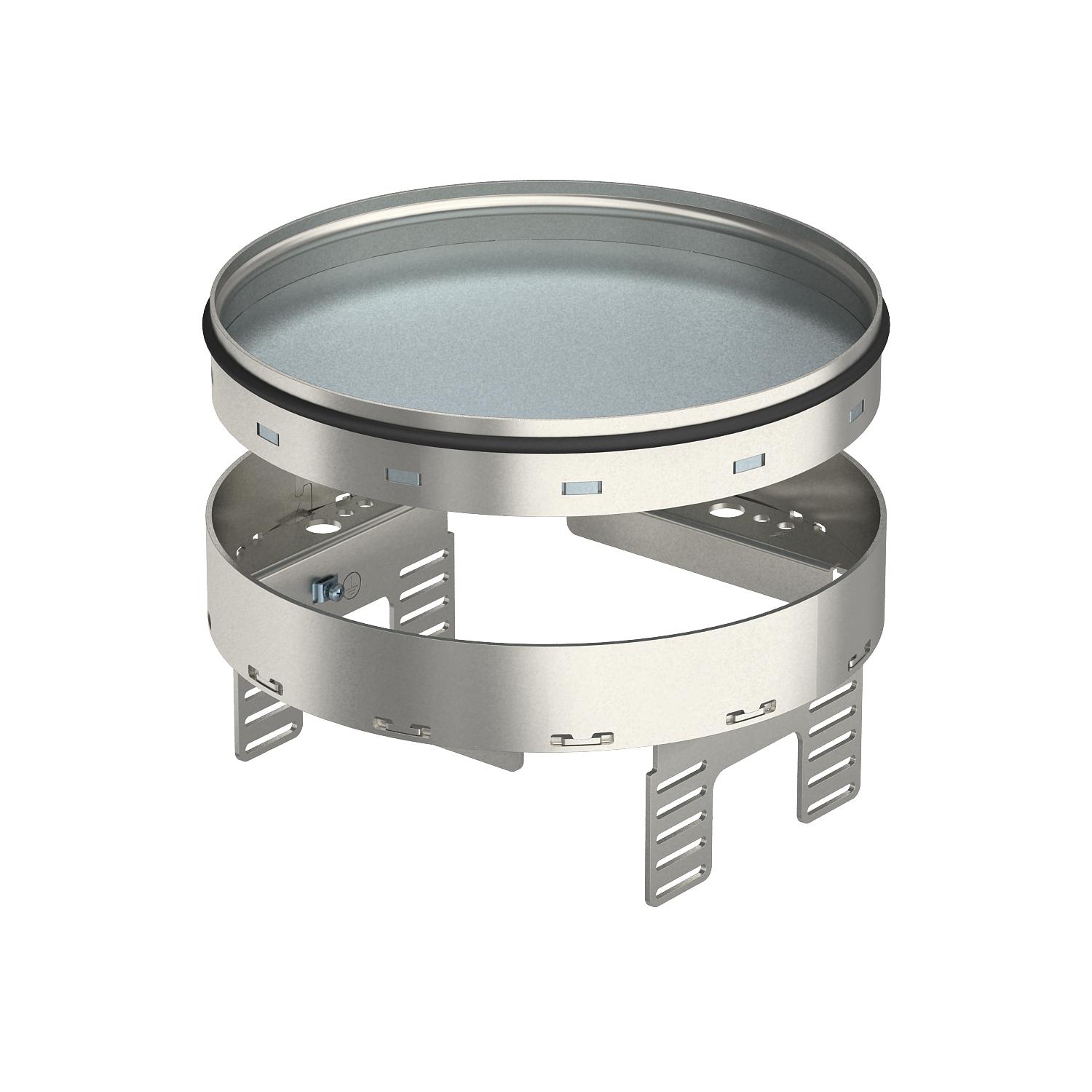

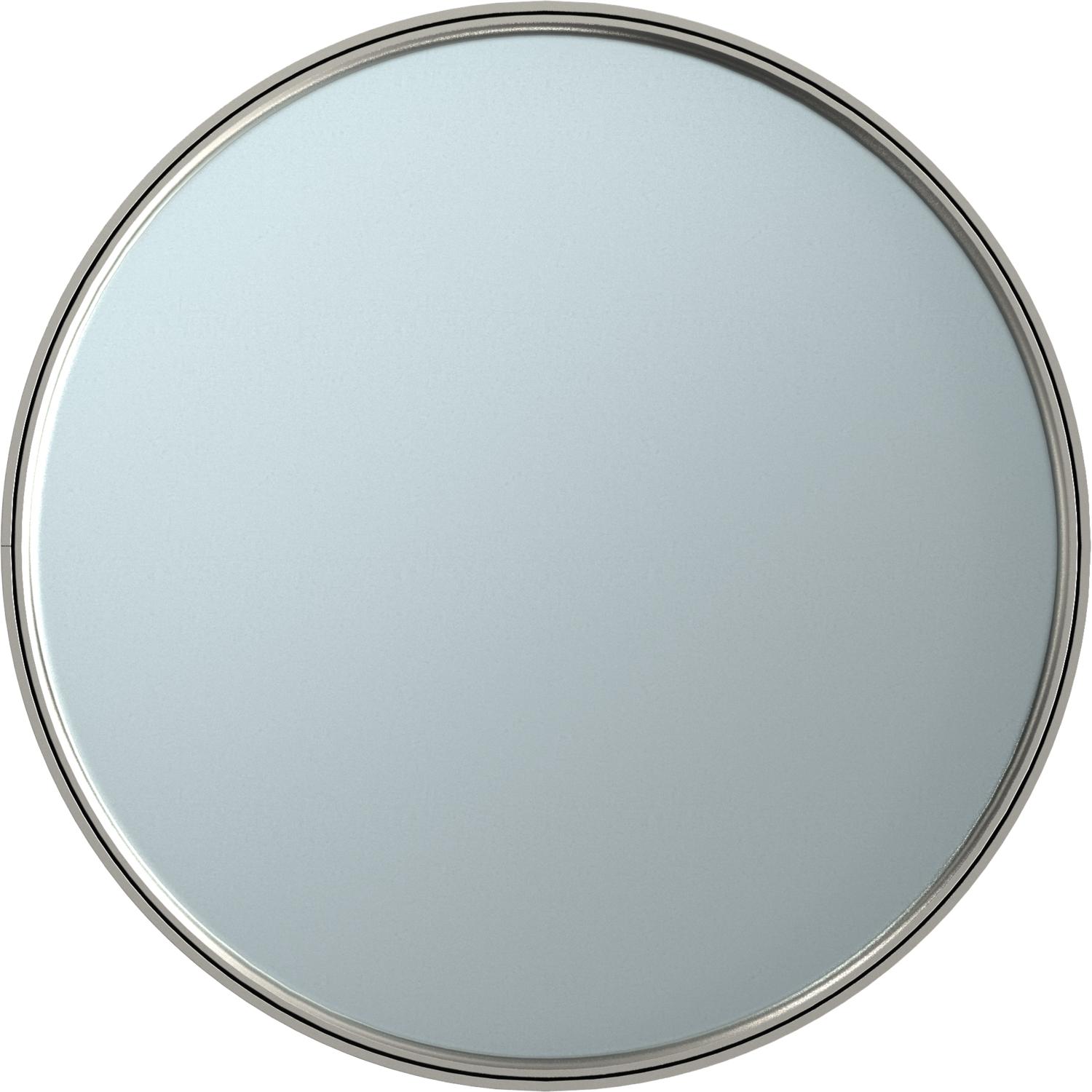

Reguliuojamo aukščio kasetinis liukas, skirtas revizinei angai, RKRNUZD3, iš nerūdijančio plieno
Art. Nr. 7409140 | EAN 4012195868552
- Prekės aprašymas
-
Prekės aprašymasReguliuojamo aukščio ir nuo grindų atsiejamas kasetinis liukas, „uždaras“, naudojamas kaip revizinis liukas, vardinis dydis R4, sausos arba drėgnos priežiūros grindims, skirtas sumontuoti betonuojamose dėžėse UZD250-3 arba UZD350-3 atitinkamai kartu su montavimo rėmu DUG..R4 arba į UGD250-3R4 arba UGD350-3R4. Montavimas atliekamas naudojant aukščio reguliavimo kampą (reikia užsisakyti atskirai). Tinka tik lygioms grindų dangoms.
Reguliuojamo aukščio kasetinis liukas kaip aklidangtis, 2 sekcijų. Galima sumontuoti 2 APMT2 dangtelius. 2 universaliems laikikliams UT3, su 4 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 6 „Modul 45“ prietaisais, montuoti.
-
- Techniniai duomenys
-
Techniniai duomenys

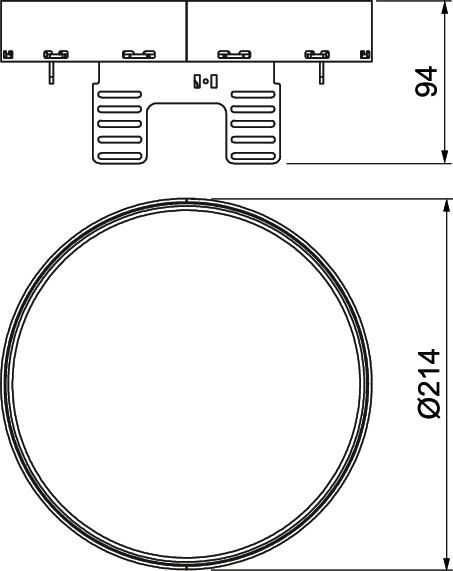

atsiejami taip Aukštis 94 mm CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 9,8383 kg CO2e / 1 Vienetas Dydis Ø215mm Grindų dangos storis 25 mm Ilgis 214 mm Įmontavimo gylis 104 mm Įmontavimo sistemos tipas UT3 Įmontavimo skersmuo 215 Išvadas apvalus Leidimai VDE Matmuo h 94 mm Medžiaga Plienas, nerūdijantis, 1.4301 Min. grindų aukštis 94 mm Naudojamo įrenginio IP apsaugos būdas IP00 Nenaudojamo įrenginio IP apsaugos būdas IP44 Pagrindo priežiūra šlapias Plotis 214 mm Prietaisų dėžučių vardinis dydis R4 Prietaisų laikikliai prietaiso dėžutei įtvirtinti ne Pritaikytas didelėms apkrovoms ne Saugos laipsnis IK kodas IK10 Tinka montuoti dvigubose grindyse ne Tinka tuščiavidurėms grindims ne Vertikali apkrova, didelis plotas iki 3 000 N Vertikali apkrova, mažas plotas iki 3 000 N - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Aukščio reguliavimo laikiklis, skirtas įmontuoti apvalų kasetinį liuką į UGD350-3
NW 350-3 RK 7410556 1 Vienetas
Adapteris kasetiniams liukams į šlifuojamo betono grindis, vardinis dydis R4
SK RK4R 7404382 1 Vienetas
Montavimo rėmas 350, vardinis dydis R4
DUG 350-3 R4 7400517 1 Vienetas - Atsisiuntimai
-
Duomenų lapas RKRN2UZD3R4VS25 / 7409140 , 0.17MB , pdfSaugos duomenų lapas RKRN2UZD3R4VS25 / 7409140 , 0.05MB , pdfREACH Atitikties deklaracija RKRN2UZD3R4VS25 / 7409140 , 0.12MB , pdfRoHS Atitikties deklaracija RKRN2UZD3R4VS25 / 7409140 , 0.13MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas RK RKN , 0.18MB , pdfMontavimo instrukcija Kasetinio liuko RK(F)RN2UZD3 montavimo instrukcija , 0.10MB , pdfNėra šio gaminio aprašymų
