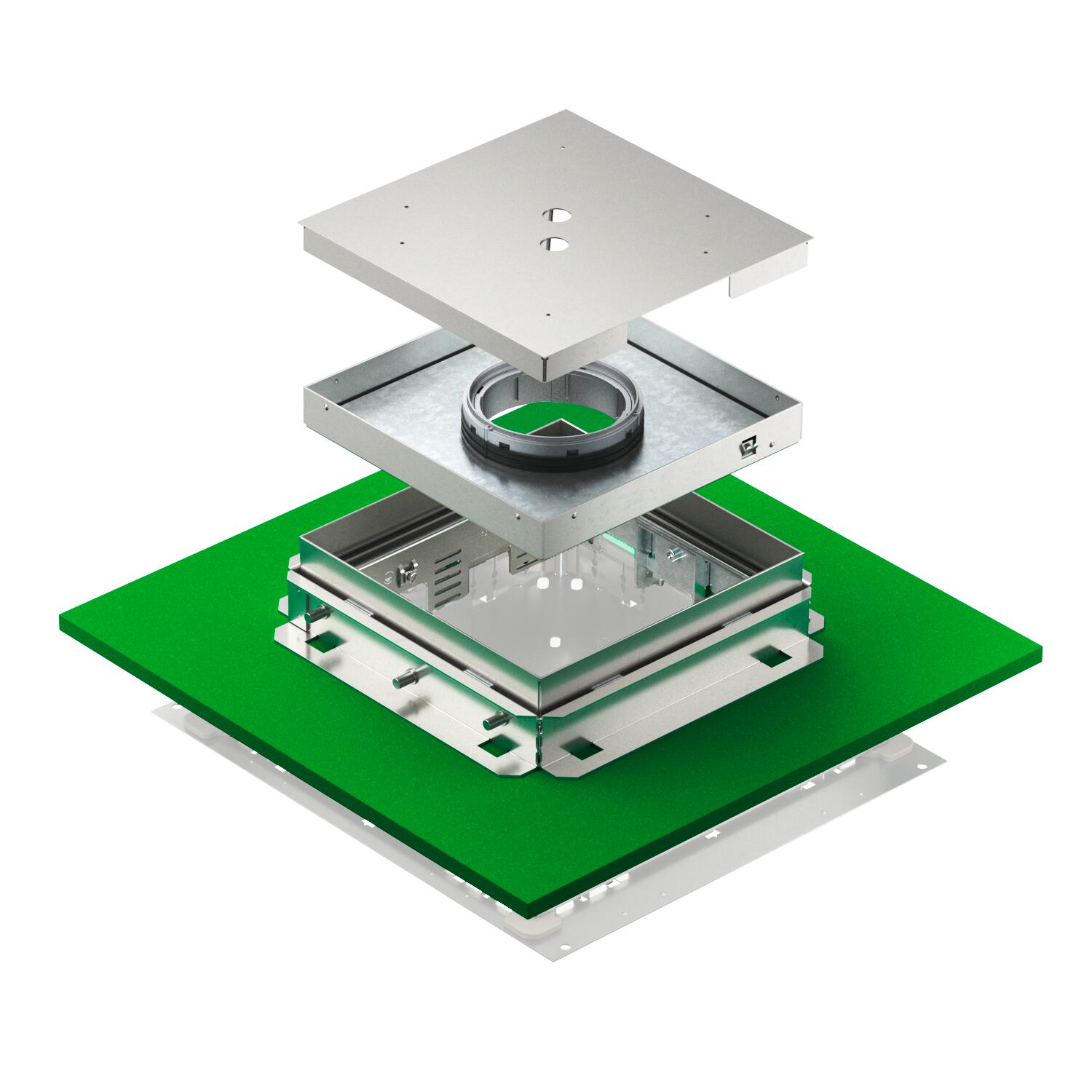

Reguliuojamo aukščio kasetinis liukas, skirta tubusui, RKFNUZD3, nerūdijančio plieno
Art. Nr. 7409625 | EAN 4012197438685
- Prekės aprašymas
-
Prekės aprašymasReguliuojamo aukščio ir atsiejamos kvadratinės kasetės tinka prietaisams sumontuoti į pogrindinius jungiamuosius lizdus UGD-3. Atsižvelgiant į tipą, jos tinka sausos arba drėgnos priežiūros grindims. Kasetė remiasi į ant lizdo viršutinio rėmo pritvirtintą atraminį laikiklį, kurį pasitelkus kasetę galima nustatyti pagal grindų dangos viršutinę briauną. Atraminio laikiklio pagalba kasetę galima atsieti nuo laikančiosios perdangos. Jungiamąjame lizde turi būti atitinkama įmontavimo anga, dėl to jam reikalingas montavimo dangtelis su atitinkama įmontavimo anga. Kasetės pagamintos iš nerūd. plieno arba žalvario. Visose kasetėse yra 4 mm storio lakštinio plieno plokštė, skirta tam, kad saugiai atlaikytų pasitaikančias apkrovas. Yra kasečių, kurios tinka skirtingo storio – 20 ir 25 mm – grindų dangai.
Height-adjustable cassette with tube body. For the installation of 3 universal supports UT4 for 9 single installation devices with support ring/support clamp or 12 Modul 45® devices. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket. The tube body is not included in the scope of delivery.
-
- Techniniai duomenys
-
Techniniai duomenys

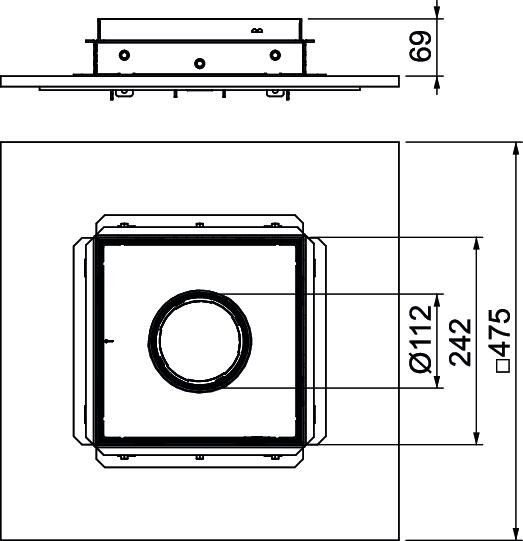

atsiejami taip Dydis 243x243x118 Grindų dangos storis 25 mm Įmontavimo gylis 136 mm Įmontavimo sistemos tipas UT4 Įmontuojamų prietaisų skaičius 12 Išvadas kvadratinis Laido išvado tipas Ištraukiamas tubusas Laidų išvadų skaičius 1 Leidimai VDE Maks. aukščio reguliavimo ribos 110 mm Maks. monolitinių grindų aukštis 110 mm Medžiaga Plienas, nerūdijantis, 1.4301 Min. aukščio reguliavimo ribos 69 mm Min. grindų aukštis 136 mm Min. monolitinių grindų aukštis 69 mm Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP55 Pagrindo priežiūra šlapias Prietaisų dėžučių vardinis dydis 9 Prietaisų laikikliai prietaiso dėžutei įtvirtinti ne Pritaikytas didelėms apkrovoms ne Saugos laipsnis IK kodas IK10 Standartas EN 50085-2-2 Tinka montuoti dvigubose grindyse ne Tinka tuščiavidurėms grindims ne Universaliųjų laikiklių skaičius 3 x UT4 Vertikali apkrova, didelis plotas iki 5 000 N Vertikali apkrova, mažas plotas iki 3 000 N Matmenys
Aukštis 81 mm Ilgis 243 mm Matmuo h 81 mm Plotis 243 mm CO2 pėdsakas (Product Carbon Footprint)
CO2 vertės nustatymo data 2025-05-27T00:00:00.000+0200 CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 51,324 kg CO2e / 1 Vienetas CO₂ Footprint (GWP) 51,324 kg CO₂e Declared Unit (LCA) Vienetas Declared Unit Quantity (LCA) 1 - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Tubusas su metaliniu dangteliu, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio liukams
TUK2 GV 7428140 1 Vienetas
Tubusas su grindų dangos įduba, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio kasetėms
TUK2 G4 7428142 1 Vienetas
Universalus laikiklis UT4, „Modul 45®“, sistemos ilgis 208 mm
UT4 45 4 7408727 1 Vienetas - Atsisiuntimai
-
Montavimo instrukcija Glausta kasetinio liuko besiūlėms grindims montavimo instrukcija , 1.87MB , pdfMontavimo instrukcija Išsami kasetinio liuko besiūlėms grindims montavimo instrukcija , 3.01MB , pdf
