Reguliuojamo aukščio grindinis kasetinis liukas, skirtas tubusui, RKFN, nerūdijančio plieno 105 | 150 | 20 | 105 | Ištraukiamas tubusas | 9

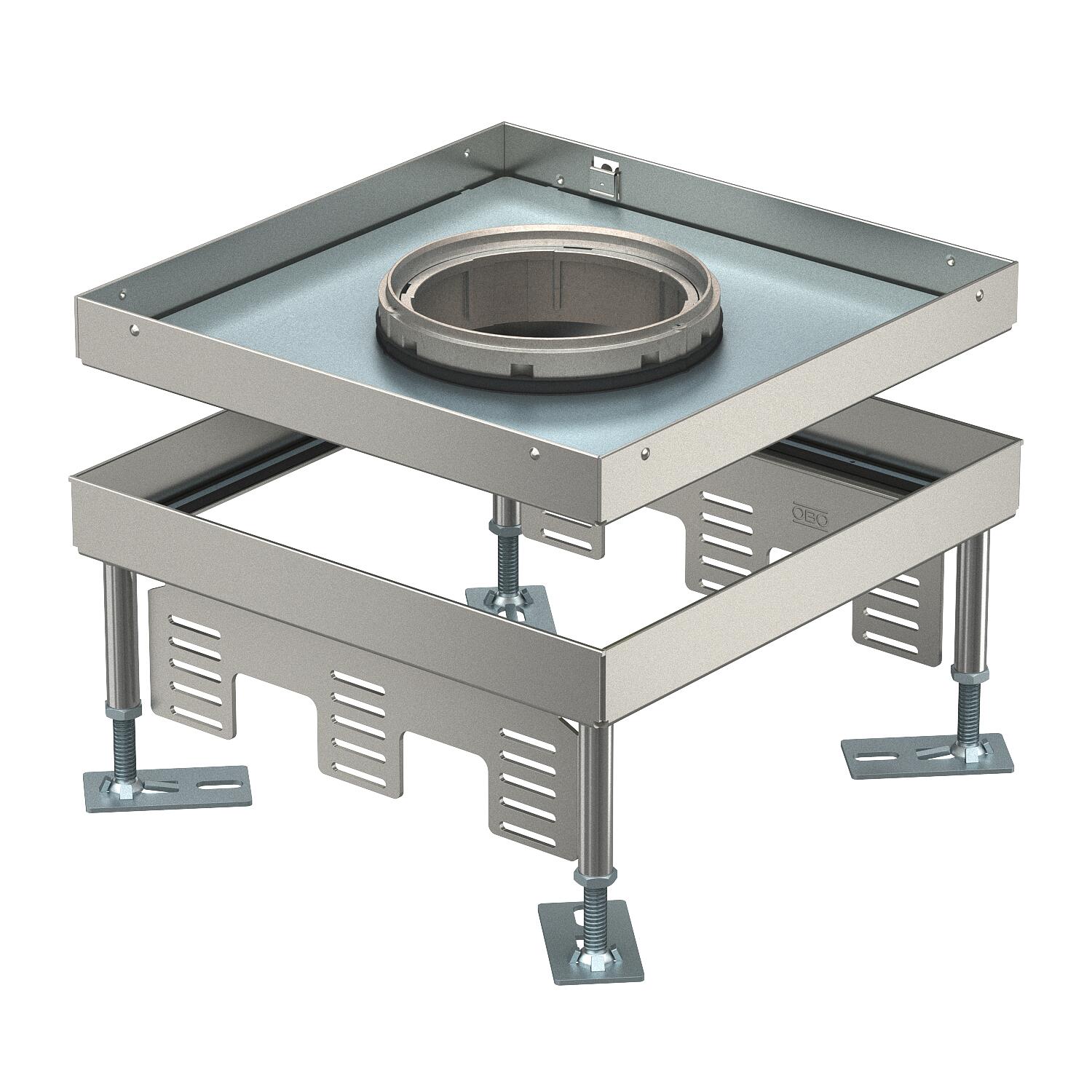

Reguliuojamo aukščio grindinis kasetinis liukas, skirtas tubusui, RKFN, nerūdijančio plieno

Art. Nr. 7408980 | EAN 4012197278175

Art. Nr. / Tipas	7408980 / RKFN3 9 VS 20

Min. grindų aukštis	105 mm

Maks. grindų aukštis	150 mm

Grindų dangos storis	20 mm

Matmuo h	105 mm

Laido išvado tipas	Ištraukiamas tubusas

Prietaisų dėžučių vardinis dydis	9

Prekės aprašymas

Prekės aprašymas

Reguliuojamo aukščio kvadratinis liukas, „tubusui“, kurios vardinis dydis 9, skirtas instaliaciniams elementams sumontuoti kanalinėse sistemose, dvigubose ir tuščiavidurėse grindyse ir sausos bei drėgnos priežiūros grindyse patalpose. Tinka tik lygioms grindų dangoms.

3 universaliems laikikliams UT4, su 9 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 12 „Modul 45®“ prietaisais, montuoti. Galima sumontuoti 3 APMT5 dangčius. Tubusas neįeina į komplektaciją.
Reguliuojamo aukščio kvadratinis liukas, „tubusui“, kurios vardinis dydis 9, skirtas instaliaciniams elementams sumontuoti kanalinėse sistemose, dvigubose ir tuščiavidurėse grindyse ir sausos bei drėgnos priežiūros grindyse patalpose. Skirta montuoti pogrindinėse bazėse UZD 250, UZD 350 kartu su montavimo dangčiu DUG.../9.Tinka tik lygioms grindų dangoms.
Reguliuojamo aukščio kasetinis liukas, 3 sekcijos, galima montuoti 3 APMT5 dangčius.

Techniniai duomenys

Techniniai duomenys

atsiejami	ne
Aukštis	105 mm
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	22,1925 kg CO2e / 1 Vienetas

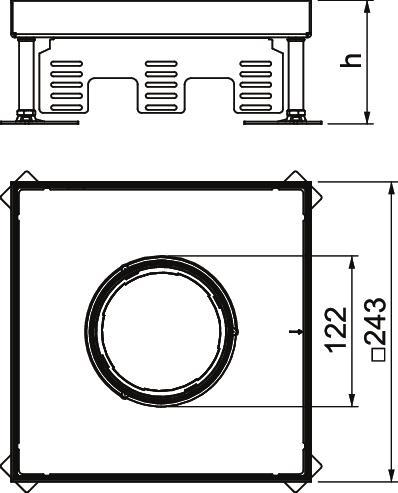

Dydis	243x243x100
Grindų dangos storis	20 mm
Grindų išpjova / montavimo anga	244x244
Ilgis	243 mm
Įmontavimo gylis	105 mm
Įmontavimo sistemos tipas	UT4
Įmontuojamų prietaisų skaičius	12
Išvadas	kvadratinis
Laido išvado tipas	Ištraukiamas tubusas
Laidų išvadų skaičius	1
Leidimai	VDE
Maks. aukščio reguliavimo ribos	150 mm
Maks. grindų aukštis	150 mm
Matmuo h	105 mm
Medžiaga	Aukštos kokybės plienas, nerūdijantis

Min. aukščio reguliavimo ribos	105 mm
Min. grindų aukštis	105 mm
Naudojamo įrenginio IP apsaugos būdas	IP20
Nenaudojamo įrenginio IP apsaugos būdas	IP55
Pagrindo priežiūra	šlapias
Plotis	243 mm
Prietaisų dėžučių vardinis dydis	9
Prietaisų laikikliai prietaiso dėžutei įtvirtinti	ne
Pritaikytas didelėms apkrovoms	ne
Saugos laipsnis IK kodas	IK10
Standartas	EN 50085-2-2
Tinka montuoti dvigubose grindyse	taip
Tinka tuščiavidurėms grindims	taip
Universaliųjų laikiklių skaičius	3 x UT4
Vertikali apkrova, didelis plotas	iki 5 000 N
Vertikali apkrova, mažas plotas	iki 3 000 N
Vidaus ilgio matmuo	244 mm
Vidaus pločio matmuo	244 mm

Visi tipai

Visi tipai

Tipas	Min. grindų aukštis	Maks. grindų aukštis	Grindų dangos storis	Matmuo h	Laido išvado tipas	Prietaisų dėžučių vardinis dydis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
RKFN3 9 VS 20	105 mm	150 mm	20 mm	105 mm	Ištraukiamas tubusas	9	7408980	Vienetas	1 Vienetas

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Aukščio reguliavimo blokas RKNEV2	RK NEV2 110	7405815	Pak.	1 Pak.
Tubusas su metaliniu dangteliu, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio liukams	TUK2 GV	7428140	Vienetas	1 Vienetas
Garso izoliacijos slankiklis	SRS 4	7405798	Vienetas	4 Vienetas
Adapteris reguliuojamo aukščio kasetinam iukui į šlifuojamo betono grindis, vardinis dydis 9	SK RK9	7404372	Vienetas	1 Vienetas
Montavimo rėmas 350, vardinis dydis 9	DUG 350-3 9	7400513	Vienetas	1 Vienetas
Universalus laikiklis UT4, „Modul 45®“, sistemos ilgis 208 mm	UT4 45 4	7408727	Vienetas	1 Vienetas
