Reguliuojamo aukščio grindinis kasetinis liukas, skirtas tubusui, RKFN, nerūdijančio plieno 105 | 150 | 20 | 105 | 4

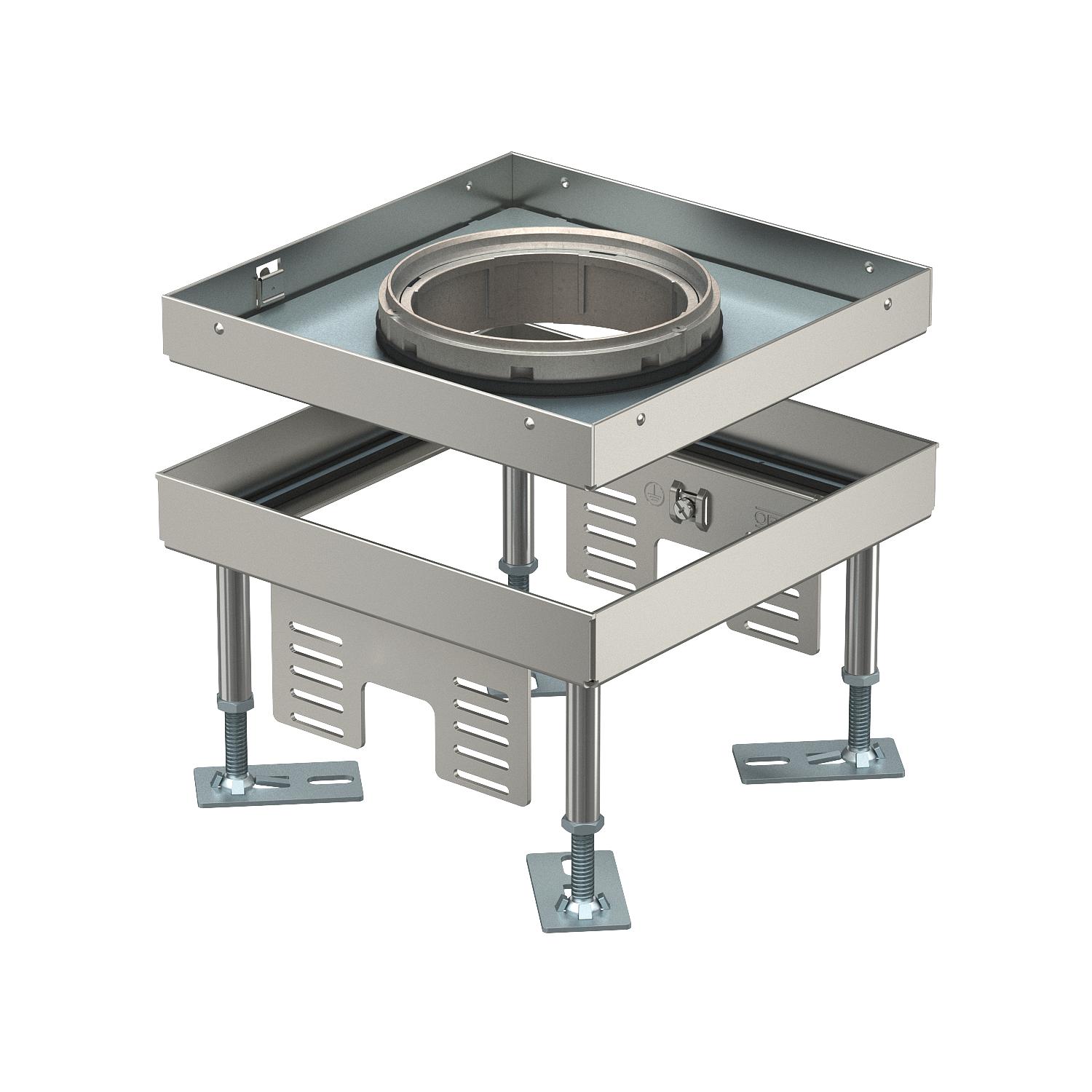

Reguliuojamo aukščio grindinis kasetinis liukas, skirtas tubusui, RKFN, nerūdijančio plieno

Art. Nr. 7408960 | EAN 4012197278137

Art. Nr. / Tipas

Min. grindų aukštis

Maks. grindų aukštis

Grindų dangos storis

Matmuo h

Prietaisų dėžučių vardinis dydis	4

Prekės aprašymas

Prekės aprašymas

Reguliuojamo aukščio kvadratinis liukas, „tubusui“, kurios vardinis dydis 4, skirtas instaliaciniams elementams sumontuoti kanalinėse sistemose, dvigubose ir tuščiavidurėse grindyse ir sausos bei drėgnos priežiūros grindyse patalpose. IPX5 apsaugos klasė.
2 universaliems laikikliams UT3, su 4 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 6 „Modul 45®“ prietaisais, montuoti. Galima sumontuoti 2 APMT2 dangčius. Tubusas neįeina į komplektaciją.

Techniniai duomenys

Techniniai duomenys

atsiejami	ne
Dydis	199x199x100
Grindų dangos storis	20 mm
Grindų išpjova / montavimo anga	201x201
Įmontavimo gylis	105 mm
Įmontavimo sistemos tipas	UT3
Įmontuojamų prietaisų skaičius	6
Išvadas	kvadratinis
Laido išvado tipas	Ištraukiamas tubusas
Laidų išvadų skaičius	1
Leidimai	VDE
Maks. aukščio reguliavimo ribos	150 mm
Maks. grindų aukštis	150 mm
Medžiaga	Aukštos kokybės plienas, nerūdijantis
Min. aukščio reguliavimo ribos	105 mm
Min. grindų aukštis	105 mm

Naudojamo įrenginio IP apsaugos būdas	IP20
Nenaudojamo įrenginio IP apsaugos būdas	IP55
Pagrindo priežiūra	šlapias
Prietaisų dėžučių vardinis dydis	4
Prietaisų laikikliai prietaiso dėžutei įtvirtinti	ne
Pritaikytas didelėms apkrovoms	ne
Saugos laipsnis IK kodas	IK10
Standartas	EN 50085-2-2
Tinka montuoti dvigubose grindyse	taip
Tinka tuščiavidurėms grindims	taip
Universaliųjų laikiklių skaičius	2 x UT3
Vertikali apkrova, didelis plotas	iki 5 000 N
Vertikali apkrova, mažas plotas	iki 3 000 N
Vidaus ilgio matmuo	201 mm
Vidaus pločio matmuo	201 mm

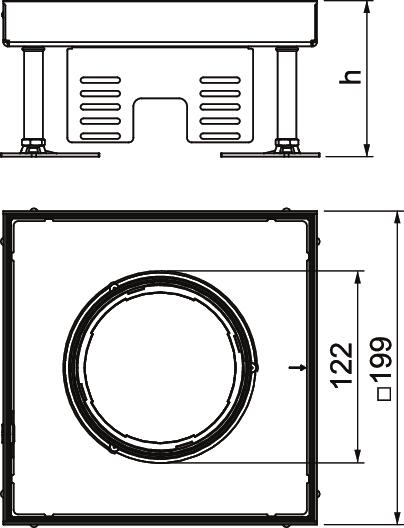

Matmenys

Aukštis	105 mm
Ilgis	199 mm

Matmuo h	105 mm
Plotis	199 mm

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	15,8564 kg CO2e / 1 Vienetas
CO₂ Footprint (GWP)	15,8564 kg CO₂e

Declared Unit (LCA)	Vienetas
Declared Unit Quantity (LCA)	1

Visi tipai

Visi tipai

Tipas	Min. grindų aukštis	Maks. grindų aukštis	Grindų dangos storis	Matmuo h	Prietaisų dėžučių vardinis dydis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
RKFN3 4 VS 20	105 mm	150 mm	20 mm	105 mm	4	7408960	Vienetas	1 Vienetas
RKFN3 4 VS 25	110 mm	155 mm	25 mm	110 mm	4	7408962	Vienetas	1 Vienetas

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Aukščio reguliavimo blokas RKNEV2	RK NEV2 110	7405815	Pak.	1 Pak.
Tubusas su metaliniu dangteliu, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio liukams	TUK2 GV	7428140	Vienetas	1 Vienetas
Garso izoliacijos slankiklis	SRS 4	7405798	Vienetas	4 Vienetas
Adapteris kasetiniams liukams į šlifuojamo betono grindis, vardinis dydis 4	SK RK4	7404380	Vienetas	1 Vienetas
Montavimo rėmas 350, vardinis dydis 4	DUG 350-3 4	7400505	Vienetas	1 Vienetas
Universalus laikiklis UT3, „Modul 45®“, sistemos ilgis 165 mm	UT3 45 3	7408723	Vienetas	1 Vienetas
