Reguliuojamo aukščio atsiejamas revizinis liukas, RKNUZD3, žalvaris 110 | 95 | 25 | 4

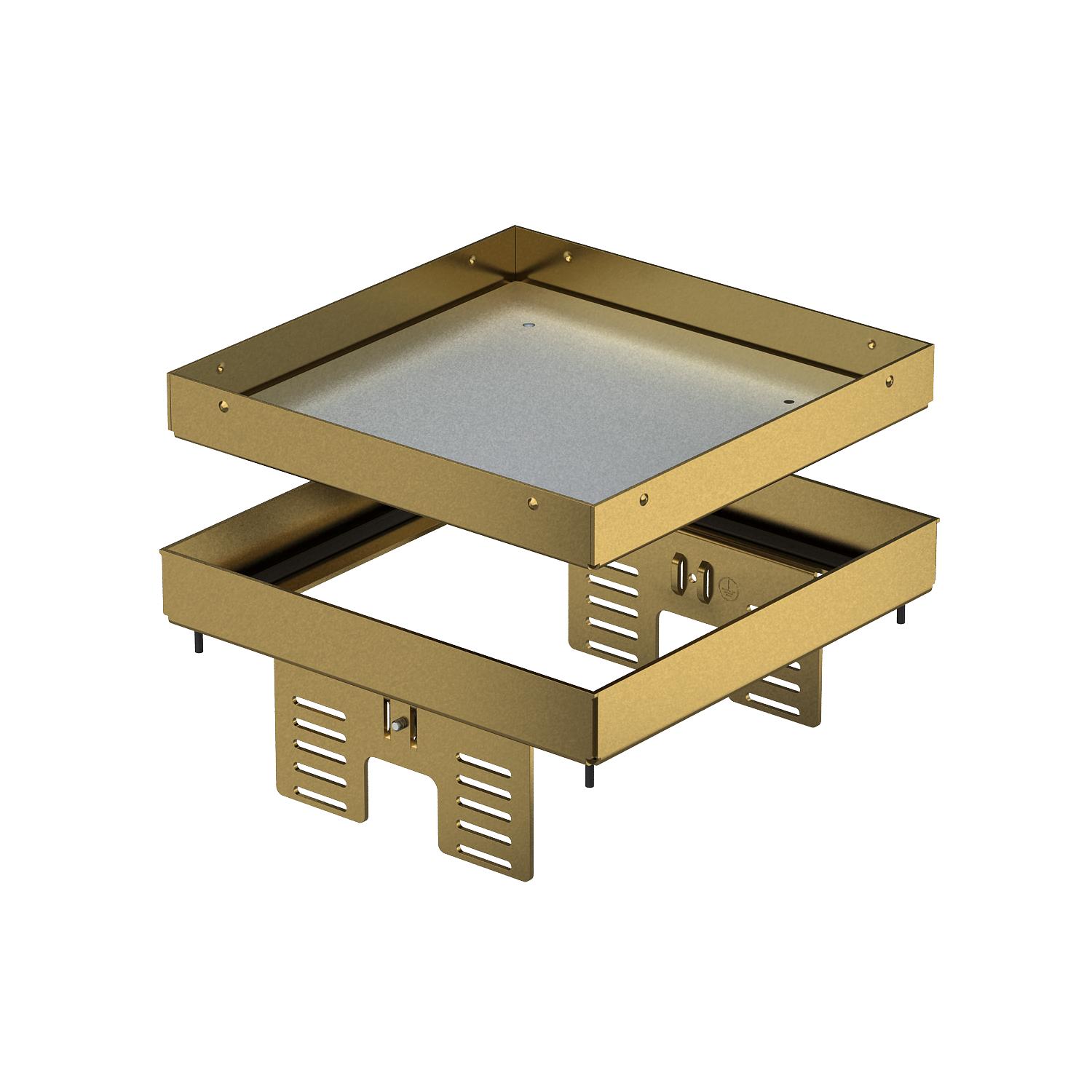

Reguliuojamo aukščio atsiejamas revizinis liukas, RKNUZD3, žalvaris

Art. Nr. 7409054 | EAN 4012195867845

Art. Nr. / Tipas

Min. grindų aukštis

Matmuo h

Grindų dangos storis

Prietaisų dėžučių vardinis dydis	4

Prekės aprašymas

Prekės aprašymas

Reguliuojamo aukščio liukas, „aklinas“, revizinei angai, kurios vardinis dydis 4, suformuoti sausos arba drėgnos priežiūros grindyse patalpose, skirta sumontuoti UZD250 arba UZD350 atitinkamai kartu su montavimo dangčiu DUG../4 arba UGD250-3/4 arba UGD350-3/4. Montavimas atliekamas naudojant aukščio reguliavimo kampą (reikia užsisakyti atskirai). Tinka tik lygioms grindų dangoms.
Reguliuojamo aukščio kasetinis liukas kaip aklidangtis, 2 sekcijų. Galima sumontuoti 2 APMT2 dangtelius. 2 universaliems laikikliams UT3, su 4 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 6 „Modul 45“ prietaisais, montuoti.

Techniniai duomenys

Techniniai duomenys

atsiejami	taip

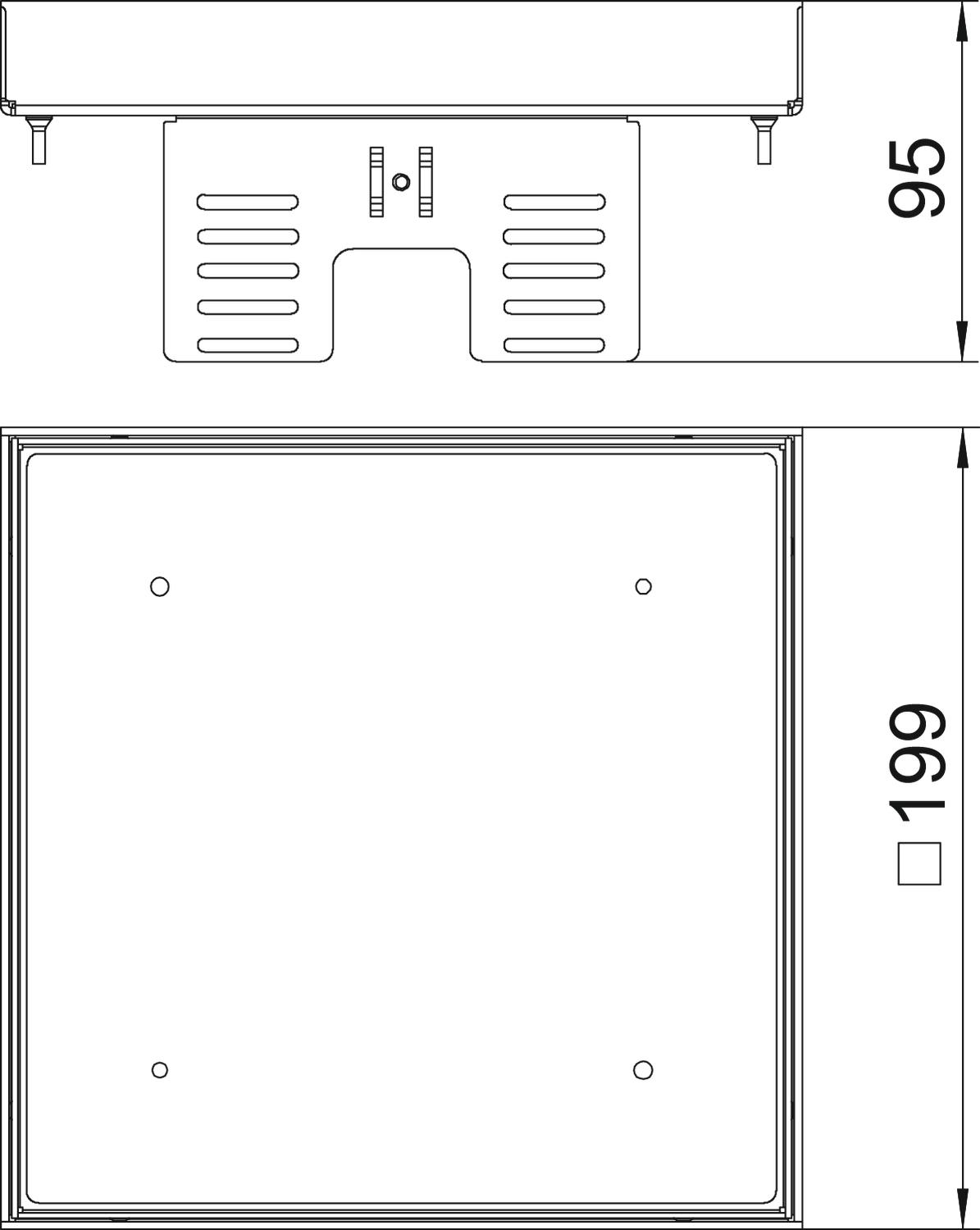

Aukštis	95 mm
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	9,9349 kg CO2e / 1 Vienetas
Dydis	200x200mm
Grindų dangos storis	25 mm
Ilgis	199 mm
Įmontavimo gylis	110 mm
Įmontavimo sistemos tipas	UT3
Išvadas	kvadratinis
Laido išvado tipas	Be laido išvado
Leidimai	VDE
Matmuo h	95 mm
Medžiaga	Žalvaris
Min. grindų aukštis	110 mm

Naudojamo įrenginio IP apsaugos būdas	IP00
Nenaudojamo įrenginio IP apsaugos būdas	IP44
Pagrindo priežiūra	šlapias
Plotis	199 mm
Prietaisų dėžučių vardinis dydis	4
Prietaisų laikikliai prietaiso dėžutei įtvirtinti	ne
Pritaikytas didelėms apkrovoms	ne
Saugos laipsnis IK kodas	IK10
Tinka montuoti dvigubose grindyse	taip
Tinka tuščiavidurėms grindims	taip
Vertikali apkrova, didelis plotas	iki 3 000 N
Vertikali apkrova, mažas plotas	iki 3 000 N
Vidaus ilgio matmuo	201 mm
Vidaus pločio matmuo	201 mm

Visi tipai

Visi tipai

Tipas	Min. grindų aukštis	Matmuo h	Grindų dangos storis	Prietaisų dėžučių vardinis dydis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
RKN2 UZD3 4MS20	105 mm	90 mm	20 mm	4	7409052	Vienetas	1 Vienetas
RKN2 UZD3 4MS25	110 mm	95 mm	25 mm	4	7409054	Vienetas	1 Vienetas

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Aukščio reguliavimo laikiklis, skirtas įmontuoti kvadratinį kasetinį liuką į UGD350-3	NW 350-3 QK	7410544	Vienetas	1 Vienetas
Adapteris kasetiniams liukams į šlifuojamo betono grindis, vardinis dydis 4	SK RK4	7404380	Vienetas	1 Vienetas
Montavimo dangtelis, skirtas reguliuojamo aukščio kasetėms, 4 vardinio dydžio, montuoti sistemos pagrinde	DUG RK UAN 4	7428544	Vienetas	1 Vienetas
Montavimo rėmas 350, vardinis dydis 4	DUG 350-3 4	7400505	Vienetas	1 Vienetas
