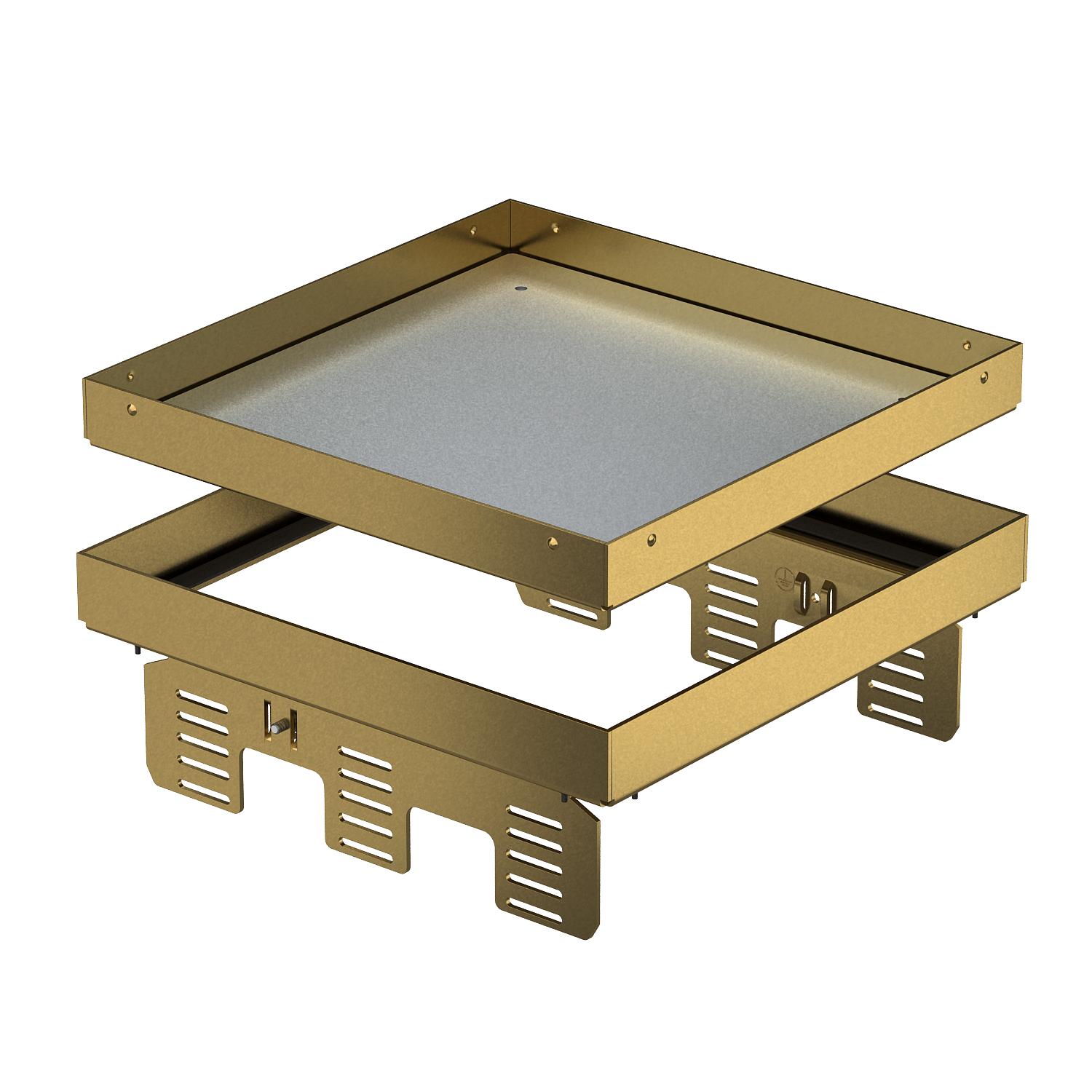

Reguliuojamo aukščio atsiejamas revizinis liukas, RKNUZD3, žalvaris
Art. Nr. 7409064 | EAN 4012195868002
- Prekės aprašymas
-
Prekės aprašymasReguliuojamo aukščio liukas, „aklinas“, revizinei angai, kurios vardinis dydis 9, suformuoti sausos arba drėgnos priežiūros grindyse patalpose, skirta sumontuoti UZD250 arba UZD350 atitinkamai kartu su montavimo dangčiu DUG../9 arba UGD250-3/9 arba UGD350-3/9. Montavimas atliekamas naudojant aukščio reguliavimo kampą (reikia užsisakyti atskirai). Tinka tik lygioms grindų dangoms.
Reguliuojamo aukščio kasetinis liukas kaip aklidangtis, 3 sekcijų. Galima sumontuoti 3 APMT5 dangčio plokštes. 3 universaliems laikikliams UT4, kurie naudojami su 9 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 12 „Modul 45“ prietaisais, montuoti.
-
- Techniniai duomenys
-
Techniniai duomenys

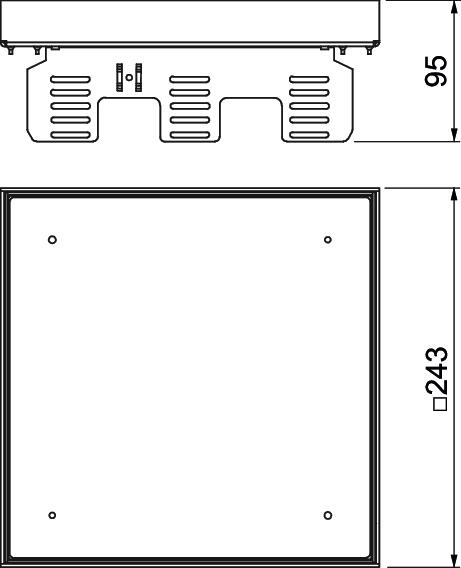

atsiejami taip Aukštis 95 mm CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 13,1356 kg CO2e / 1 Vienetas Dydis 243x243mm Grindų dangos storis 25 mm Ilgis 243 mm Įmontavimo gylis 110 mm Įmontavimo sistemos tipas UT4 Išvadas kvadratinis Laido išvado tipas Be laido išvado Leidimai VDE Matmuo h 95 mm Medžiaga Žalvaris Min. grindų aukštis 110 mm Naudojamo įrenginio IP apsaugos būdas IP00 Nenaudojamo įrenginio IP apsaugos būdas IP44 Pagrindo priežiūra šlapias Plotis 243 mm Prietaisų dėžučių vardinis dydis 9 Prietaisų laikikliai prietaiso dėžutei įtvirtinti ne Pritaikytas didelėms apkrovoms ne Saugos laipsnis IK kodas IK10 Tinka montuoti dvigubose grindyse taip Tinka tuščiavidurėms grindims taip Vertikali apkrova, didelis plotas iki 3 000 N Vertikali apkrova, mažas plotas iki 3 000 N Vidaus ilgio matmuo 244 mm Vidaus pločio matmuo 244 mm - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Aukščio reguliavimo laikiklis, skirtas įmontuoti kvadratinį kasetinį liuką į UGD350-3
NW 350-3 QK 7410544 1 Vienetas
Adapteris reguliuojamo aukščio kasetinam iukui į šlifuojamo betono grindis, vardinis dydis 9
SK RK9 7404372 1 Vienetas
Montavimo rėmas 350, vardinis dydis 9
DUG 350-3 9 7400513 1 Vienetas - Atsisiuntimai
-
Duomenų lapas RKN2 UZD3 9MS25 / 7409064 , 0.23MB , pdfSaugos duomenų lapas RKN2 UZD3 9MS25 / 7409064 , 0.05MB , pdfREACH Atitikties deklaracija RKN2 UZD3 9MS25 / 7409064 , 0.12MB , pdfRoHS Atitikties deklaracija RKN2 UZD3 9MS25 / 7409064 , 0.13MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas RK RKN , 0.18MB , pdfMontavimo instrukcija Kasetinio liuko RK(F)N2UZD3 montavimo instrukcija , 0.10MB , pdfNėra šio gaminio aprašymų
