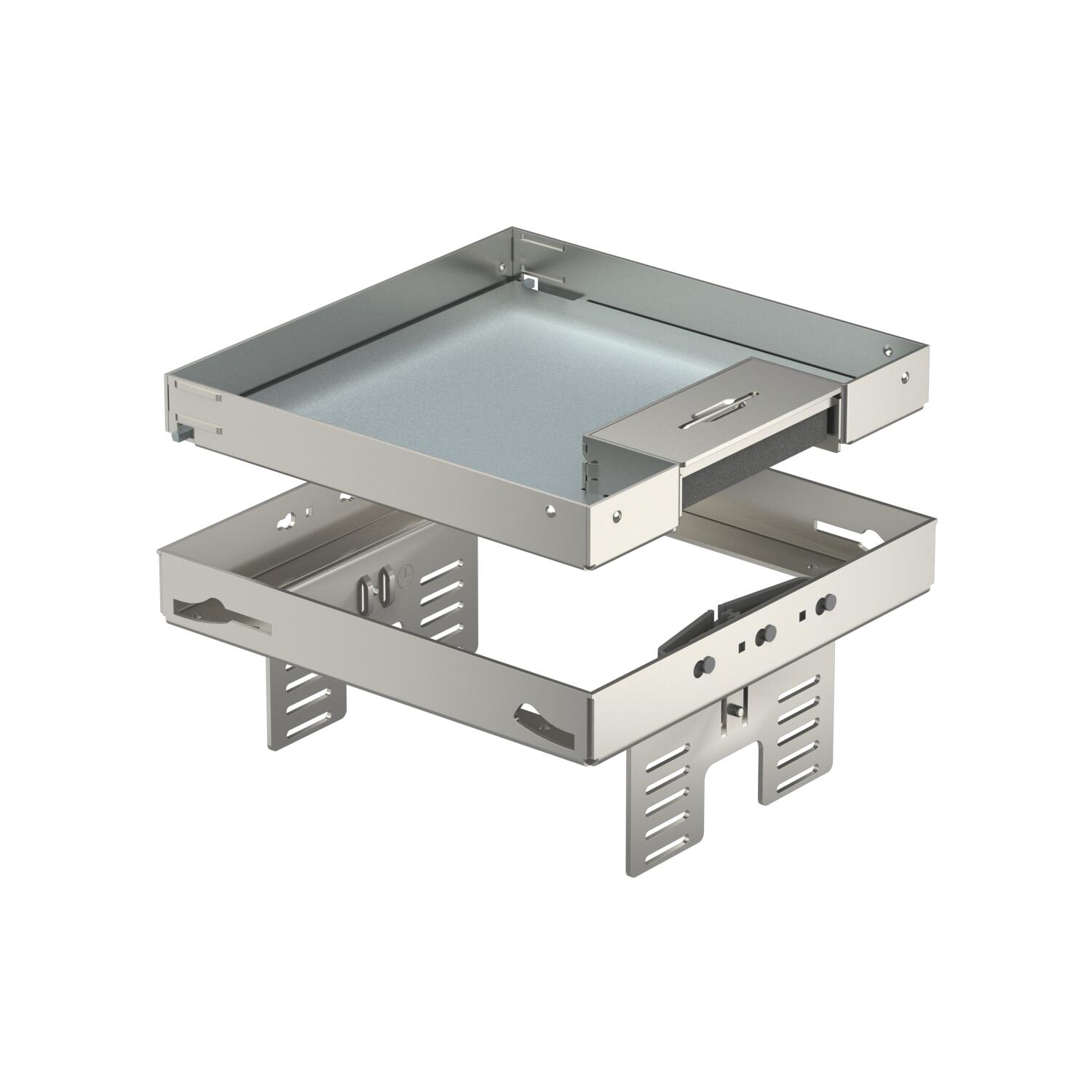

Reguliuojamo aukščio atsiejamas liukas su laido išvadu, RKSNUZD3, nerūdijančio plieno 110 | 95 | 25 | 4

Reguliuojamo aukščio atsiejamas liukas su laido išvadu, RKSNUZD3, nerūdijančio plieno

Art. Nr. 7409230 | EAN 4012195867272

Art. Nr. / Tipas

Min. grindų aukštis

Matmuo h

Grindų dangos storis

Prietaisų dėžučių vardinis dydis	4

Prekės aprašymas

Prekės aprašymas

Reguliuojamo aukščio liukas; vardinis dydis 4; su kabelio išvadu; instaliaciniams elementams montuoti sausai valomose grindyse patalpose; skirta sumontuoti betonuojamose dėžutėse UZD250 arba UZD350 kartu su atitinkamais montavimo dangčiais DUG../4, UGD250-3/4 arba UGD350-3/4. Montavimas atliekamas naudojant aukščio reguliavimo kampą (reikia užsisakyti atskirai).
Reguliuojamo aukščio kasetė su laido išvadu, 2 sekcijų. Galima sumontuoti 2 APMT2 dangtelius. 2 universaliems laikikliams UT3, su 4 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 6 „Modul 45“ prietaisais, montuoti.

Techniniai duomenys

Techniniai duomenys

atsiejami	taip

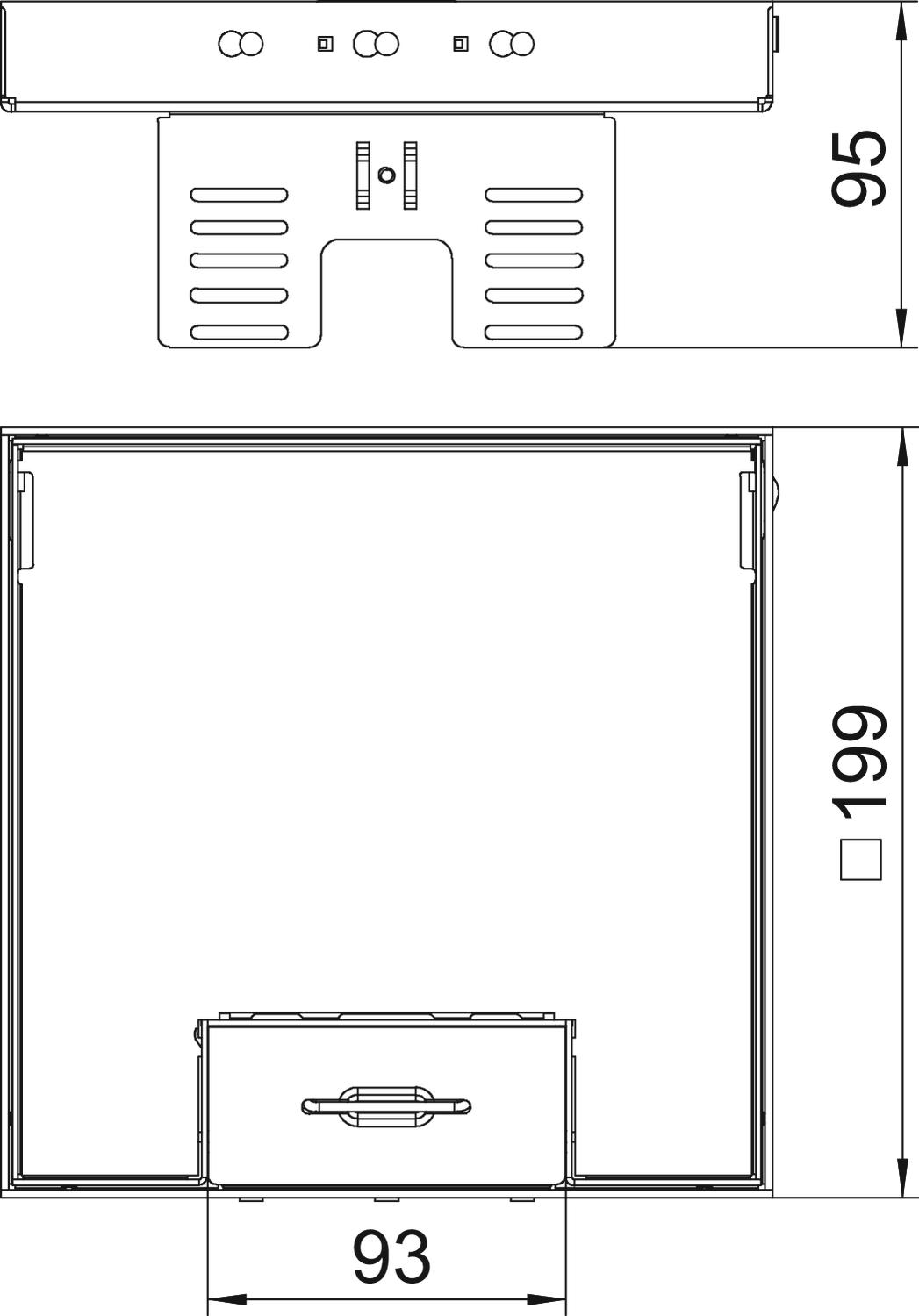

Aukštis	95 mm
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	15,0838 kg CO2e / 1 Vienetas
Dydis	200x200mm
Grindų dangos storis	25 mm
Ilgis	199 mm
Įmontavimo gylis	110 mm
Įmontavimo sistemos tipas	UT3
Įmontuojamų prietaisų skaičius	6
Išvadas	kvadratinis
Laido išvado tipas	Atverčiamas kabelio išvadas
Laidų išvadų skaičius	1
Leidimai	VDE
Matmuo h	95 mm
Medžiaga	Plienas, nerūdijantis, 1.4301
Min. grindų aukštis	110 mm

Montavimo dėžių skaičius	2
Naudojamo įrenginio IP apsaugos būdas	IP20
Nenaudojamo įrenginio IP apsaugos būdas	IP00
Pagrindo priežiūra	sausas
Plotis	199 mm
Prietaisų dėžučių vardinis dydis	4
Prietaisų laikikliai prietaiso dėžutei įtvirtinti	taip
Pritaikytas didelėms apkrovoms	ne
Saugos laipsnis IK kodas	IK10
Standartas	EN 50085-2-2
Tinka montuoti dvigubose grindyse	taip
Tinka tuščiavidurėms grindims	taip
Vertikali apkrova, didelis plotas	iki 3 000 N
Vertikali apkrova, mažas plotas	iki 3 000 N
Vidaus ilgio matmuo	201 mm
Vidaus pločio matmuo	201 mm

Visi tipai

Visi tipai

Tipas	Min. grindų aukštis	Matmuo h	Grindų dangos storis	Prietaisų dėžučių vardinis dydis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
RKSN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409228	Vienetas	1 Vienetas
RKSN2 UZD3 4VS25	110 mm	95 mm	25 mm	4	7409230	Vienetas	1 Vienetas

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Aukščio reguliavimo laikiklis, skirtas įmontuoti kvadratinį kasetinį liuką į UGD350-3	NW 350-3 QK	7410544	Vienetas	1 Vienetas
Adapteris kasetiniams liukams į šlifuojamo betono grindis, vardinis dydis 4	SK RK4	7404380	Vienetas	1 Vienetas
Montavimo dangtelis, skirtas reguliuojamo aukščio kasetėms, 4 vardinio dydžio, montuoti sistemos pagrinde	DUG RK UAN 4	7428544	Vienetas	1 Vienetas
Montavimo rėmas 350, vardinis dydis 4	DUG 350-3 4	7400505	Vienetas	1 Vienetas
Universalus laikiklis UT3, „Modul 45®“, sistemos ilgis 165 mm	UT3 45 3	7408723	Vienetas	1 Vienetas
