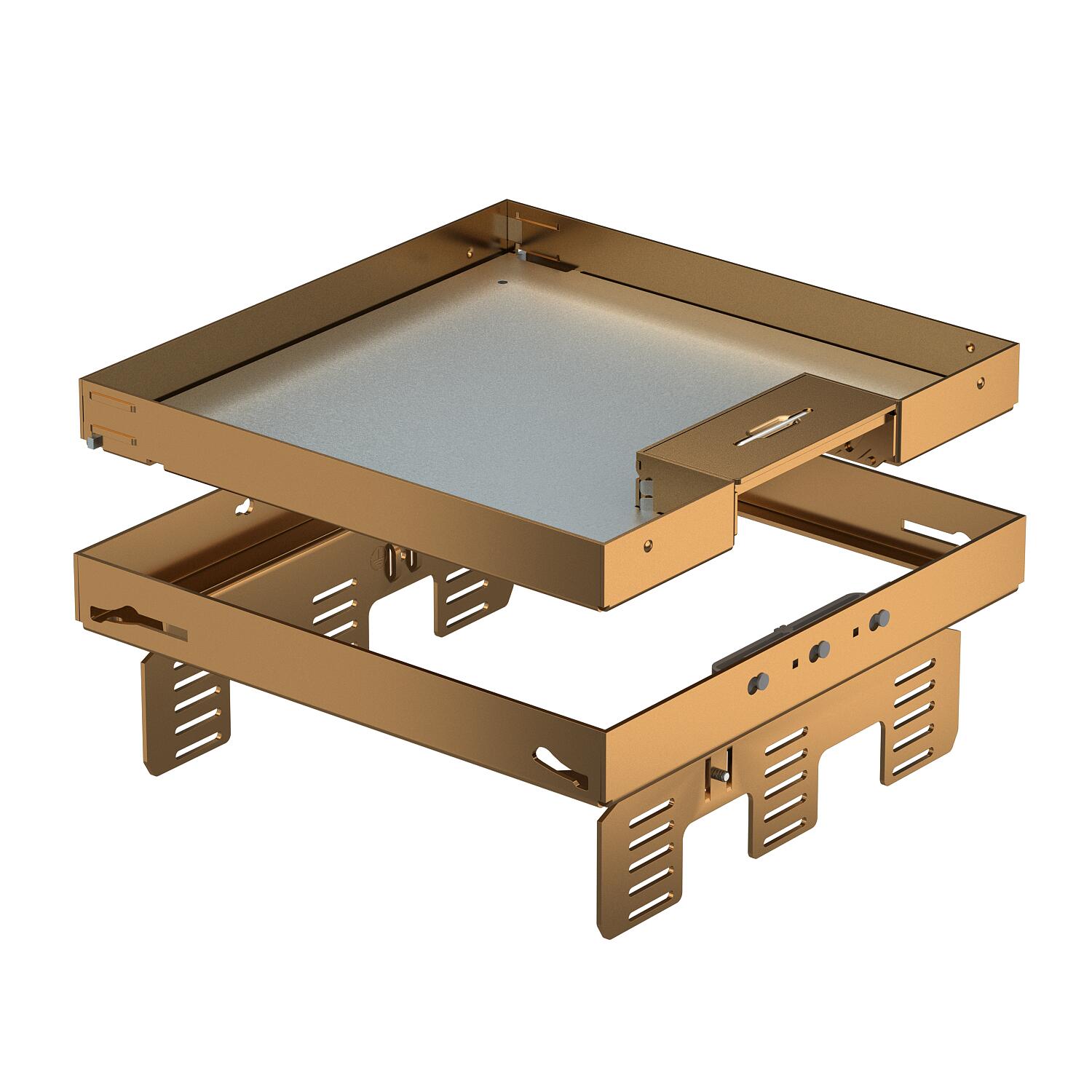

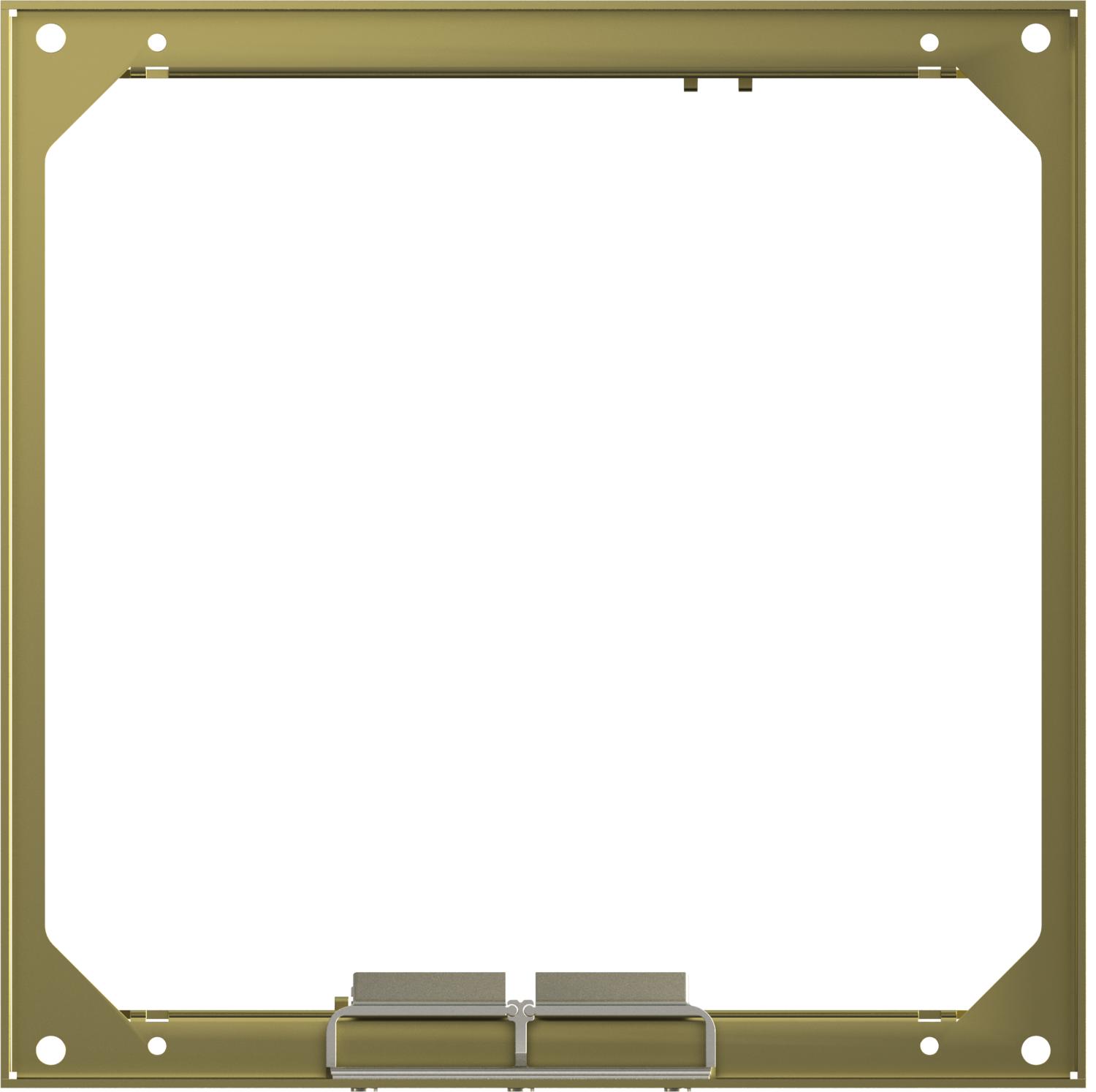

Reguliuojamo aukščio atsiejamas kasetinis liukas su kabelio išvadu, RKSNUZD3, žalvaris
Art. Nr. 7409234 | EAN 4012195867296
- Prekės aprašymas
-
Prekės aprašymasIšlyginamoji ir nuo grindų atsiejamas 9 vardinio dydžio kasetinis liukas, su kabelio išvadu, instaliaciniams įrenginiams montuoti sausai prižiūrimose grindyse patalpose, montuoti į pogrindines dėžes UZD250 arba UZD350, kiekviena kartu su montavimo dangteliu DUG../9 arba UGD250-/3/9 arba UGD350-3/9. Montavimas atliekamas naudojant aukščio reguliavimo kampą (reikia užsisakyti atskirai).
Reguliuojamo aukščio kasetinis liukas su laido išvadu, 3 sekcijų. Galima sumontuoti 3 APMT5 dangčio plokštes. 3 universaliems laikikliams UT4, kurie naudojami su 9 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 12 „Modul 45“ prietaisais, montuoti.
-
- Techniniai duomenys
-
Techniniai duomenys

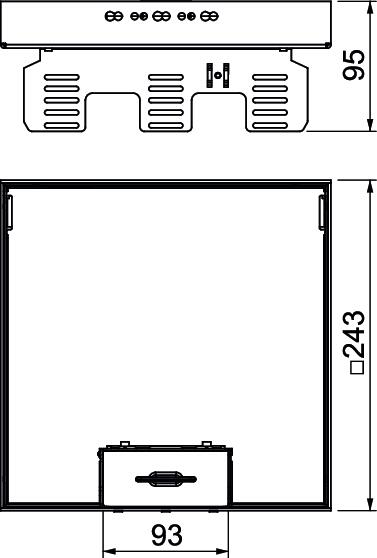

atsiejami taip Aukštis 95 mm Dydis 243x243mm Grindų dangos storis 25 mm Ilgis 243 mm Įmontavimo gylis 110 mm Įmontavimo sistemos tipas UT4 Įmontuojamų prietaisų skaičius 12 Išvadas kvadratinis Laido išvado tipas Atverčiamas kabelio išvadas Laidų išvadų skaičius 1 Leidimai VDE Matmuo h 95 mm Medžiaga Žalvaris Min. grindų aukštis 110 mm Montavimo dėžių skaičius 3 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP00 Pagrindo priežiūra sausas Plotis 243 mm Prietaisų dėžučių vardinis dydis 9 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms ne Saugos laipsnis IK kodas IK10 Standartas EN 50085-2-2 Tinka montuoti dvigubose grindyse taip Tinka tuščiavidurėms grindims taip Vertikali apkrova, didelis plotas iki 5 000 N Vertikali apkrova, mažas plotas iki 3 000 N Vidaus ilgio matmuo 244 mm Vidaus pločio matmuo 244 mm - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Universalus laikiklis UT4, „Modul 45®“, sistemos ilgis 208 mm
UT4 45 4 7408727 1 Vienetas
Aukščio reguliavimo laikiklis, skirtas įmontuoti kvadratinį kasetinį liuką į UZD/UGD250-3
NW 250-3 QK 7410540 1 Vienetas
Aukščio reguliavimo laikiklis, skirtas įmontuoti kvadratinį kasetinį liuką į UGD350-3
NW 350-3 QK 7410544 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Instrumentas, 300 N
WZ 1029 7408634 1 Vienetas - Atsisiuntimai
-
Duomenų lapas RKSN2 UZD3 9MS25 / 7409234 , 0.18MB , pdfSaugos duomenų lapas RKSN2 UZD3 9MS25 / 7409234 , 0.05MB , pdfES atitikties deklaracija RKSN2 UZD3 9MS25 / 7409234 , 0.13MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas RK RKN , 0.18MB , pdfMontavimo instrukcija Montavimo instrukcijos RKSN2 UZD , 0.07MB , pdfNėra šio gaminio aprašymų
