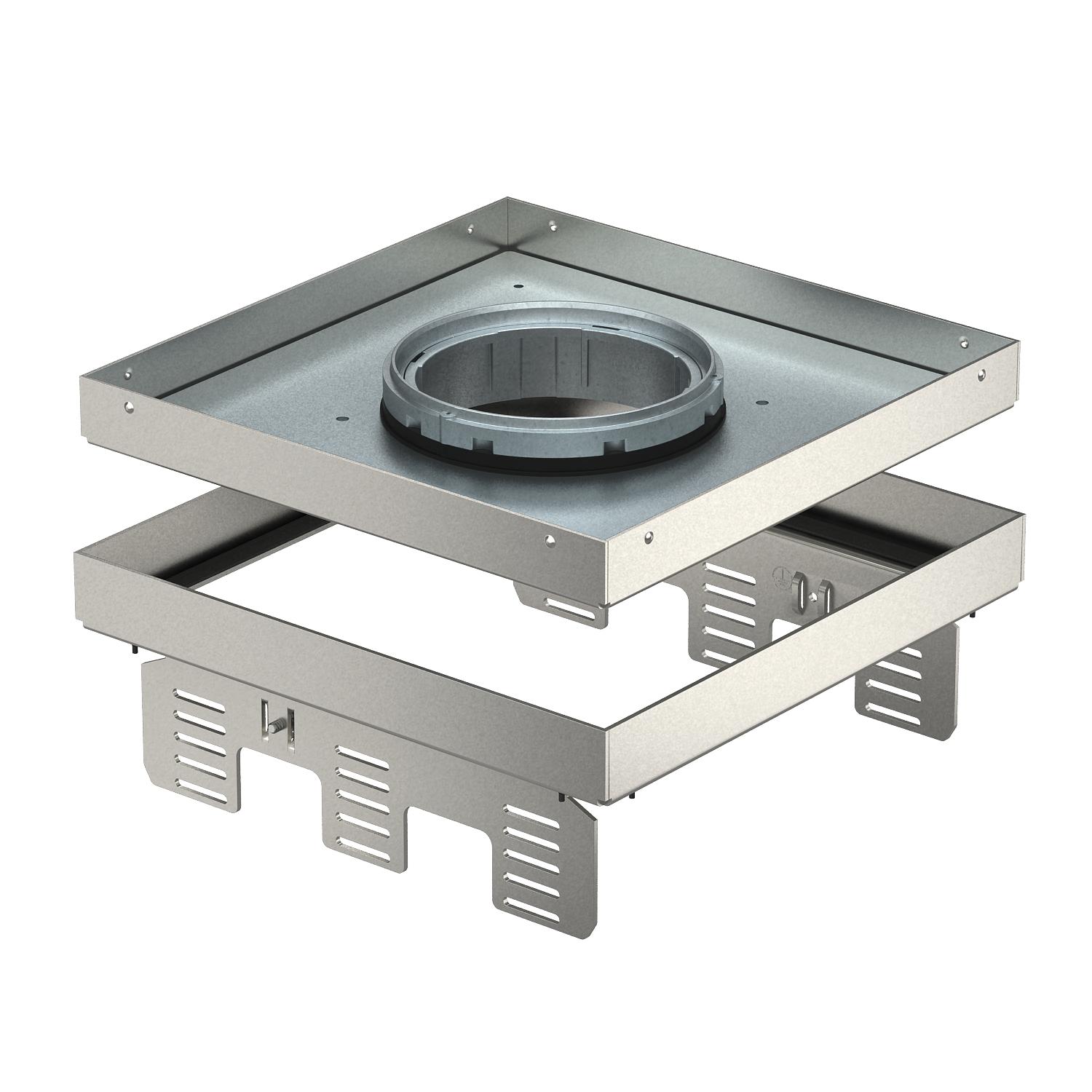

Reguliuojamo aukščio atsiejamas kasetinis liukas, skirtas tubusui, RKFNUZD3, nerūdijančio plieno

Art. Nr. 7409380 | EAN 4012195869153

Art. Nr. / Tipas

Min. grindų aukštis

Grindų dangos storis

Matmuo h

Prietaisų dėžučių vardinis dydis	9

Prekės aprašymas

Prekės aprašymas

Reguliuojamo aukščio nuo grindų atsietas kasetinis liukas; vardinis dydis 9; skirta tubusui; instaliaciniams elementams montuoti sausai arba drėgnai valomose grindyse; skirta montuoti betonuojamose dėžutėse UZD250 arba UZD350 kartu su atitinkamais montavimo dangčiais DUG../9, UGD250-3/9 arba UGD350-3/9. Montuojama naudojant aukščio reguliavimo kampus (reikia užsisakyti atskirai).
Reguliuojamo aukščio kasetinis liukas su tubusu, 3 sekcijų. Galima sumontuoti 3 APMT5 dangčius. 3 universaliems laikikliams UT4, su 9 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 12 „Modul 45“ prietaisais, montuoti. Tubusas neįeina į komplektaciją.

Techniniai duomenys

Techniniai duomenys

atsiejami	taip

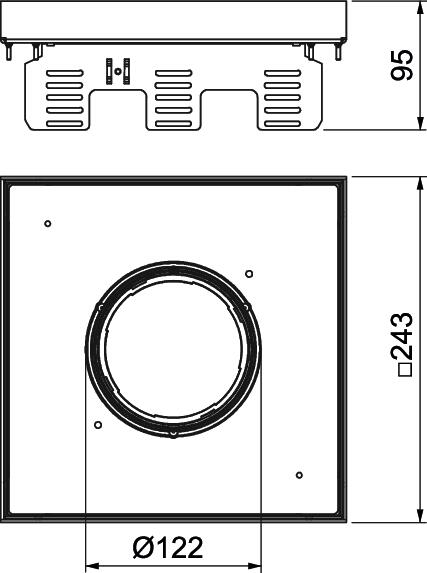

Aukštis	95 mm
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	21,9836 kg CO2e / 1 Vienetas
Dydis	243x243mm
Grindų dangos storis	25 mm
Ilgis	243 mm
Įmontavimo gylis	110 mm
Įmontavimo sistemos tipas	UT4
Įmontuojamų prietaisų skaičius	12
Išvadas	kvadratinis
Laido išvado tipas	Ištraukiamas tubusas
Laidų išvadų skaičius	1
Leidimai	VDE
Matmuo h	95 mm
Medžiaga	Plienas, nerūdijantis, 1.4301

Min. grindų aukštis	110 mm
Naudojamo įrenginio IP apsaugos būdas	IP20
Nenaudojamo įrenginio IP apsaugos būdas	IP44
Pagrindo priežiūra	šlapias
Plotis	243 mm
Prietaisų dėžučių vardinis dydis	9
Prietaisų laikikliai prietaiso dėžutei įtvirtinti	ne
Pritaikytas didelėms apkrovoms	ne
Saugos laipsnis IK kodas	IK10
Tinka montuoti dvigubose grindyse	taip
Tinka tuščiavidurėms grindims	taip
Vertikali apkrova, didelis plotas	iki 3 000 N
Vertikali apkrova, mažas plotas	iki 3 000 N
Vidaus ilgio matmuo	244 mm
Vidaus pločio matmuo	244 mm

Visi tipai

Visi tipai

Tipas	Min. grindų aukštis	Grindų dangos storis	Matmuo h	Prietaisų dėžučių vardinis dydis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
RKFN2UZD3 9VS20	105 mm	20 mm	90 mm	9	7409378	Vienetas	1 Vienetas
RKFN2UZD3 9VS25	110 mm	25 mm	95 mm	9	7409380	Vienetas	1 Vienetas

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Aukščio reguliavimo laikiklis, skirtas įmontuoti kvadratinį kasetinį liuką į UGD350-3	NW 350-3 QK	7410544	Vienetas	1 Vienetas
Tubusas su metaliniu dangteliu, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio liukams	TUK2 GV	7428140	Vienetas	1 Vienetas
Adapteris reguliuojamo aukščio kasetinam iukui į šlifuojamo betono grindis, vardinis dydis 9	SK RK9	7404372	Vienetas	1 Vienetas
Universalus laikiklis UT4, „Modul 45®“, sistemos ilgis 208 mm	UT4 45 4	7408727	Vienetas	1 Vienetas
