Reguliuojamo aukščio atsiejamas kasetinis liukas, skirtas tubusui, RKFNUZD3, nerūdijančio plieno 105 | 90 | 20 | 4

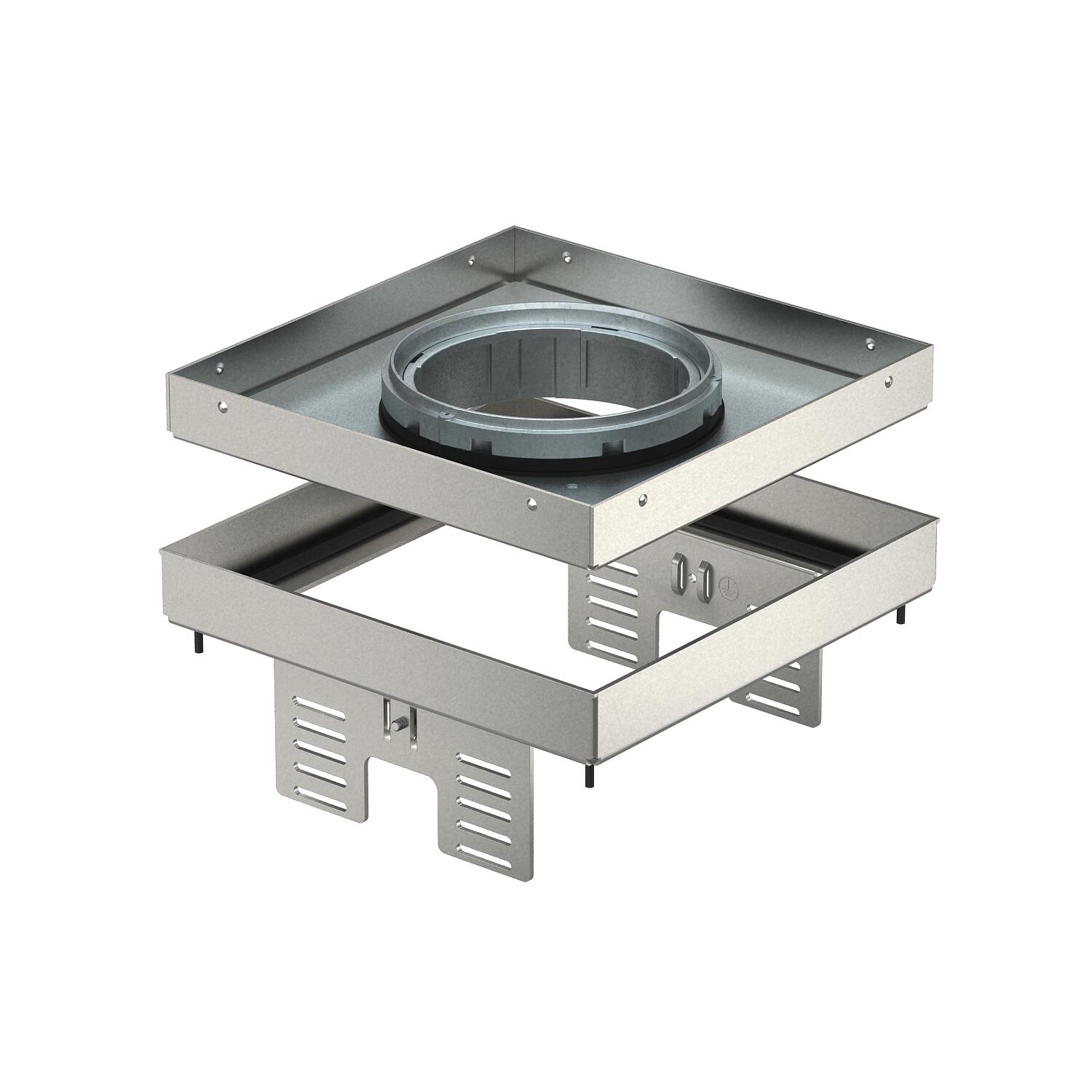

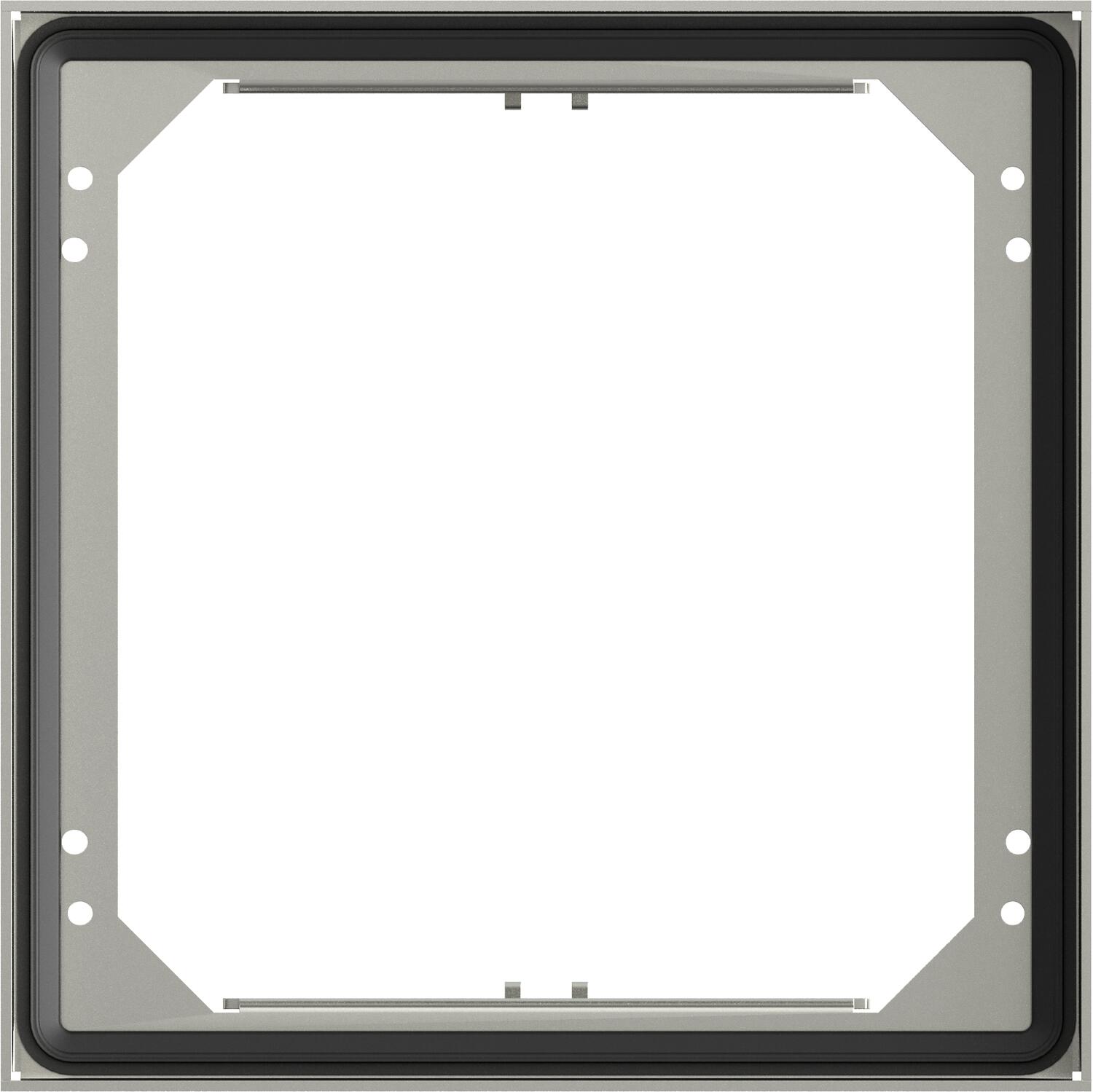

Reguliuojamo aukščio atsiejamas kasetinis liukas, skirtas tubusui, RKFNUZD3, nerūdijančio plieno

Art. Nr. 7409372 | EAN 4012195869092

Art. Nr. / Tipas

Min. grindų aukštis

Matmuo h

Grindų dangos storis

Prietaisų dėžučių vardinis dydis	4

Prekės aprašymas

Prekės aprašymas

Reguliuojamo aukščio nuo grindų atsietas kasetinis liukas; vardinis dydis 4; skirta tubusui; instaliaciniams elementams montuoti sausai arba drėgnai valomose grindyse; skirta montuoti betonuojamose dėžutėse UZD250 arba UZD350 kartu su atitinkamais montavimo dangčiais DUG../4, UGD250-3/4 arba UGD350-3/4. Montuojama naudojant aukščio reguliavimo kampus (reikia užsisakyti atskirai).
Reguliuojamo aukščio kasetinis liukas su tubusu, 2 sekcijų. Galima sumontuoti 2 APMT2 dangčius. 2 universaliems laikikliams UT3, su 4 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 6 „Modul 45“ prietaisais, montuoti. Tubuso dangtelis neįeina į komplektaciją.

Techniniai duomenys

Techniniai duomenys

atsiejami	taip
Dydis	200x200mm
Grindų dangos storis	20 mm
Įmontavimo gylis	105 mm
Įmontavimo sistemos tipas	UT3
Įmontuojamų prietaisų skaičius	6
Išvadas	kvadratinis
Laido išvado tipas	Ištraukiamas tubusas
Laidų išvadų skaičius	1
Leidimai	VDE
Medžiaga	Plienas, nerūdijantis, 1.4301
Min. grindų aukštis	105 mm
Naudojamo įrenginio IP apsaugos būdas	IP20

Nenaudojamo įrenginio IP apsaugos būdas	IP44
Pagrindo priežiūra	šlapias
Prietaisų dėžučių vardinis dydis	4
Prietaisų laikikliai prietaiso dėžutei įtvirtinti	ne
Pritaikytas didelėms apkrovoms	ne
Saugos laipsnis IK kodas	IK10
Tinka montuoti dvigubose grindyse	taip
Tinka tuščiavidurėms grindims	taip
Vertikali apkrova, didelis plotas	iki 3 000 N
Vertikali apkrova, mažas plotas	iki 3 000 N
Vidaus ilgio matmuo	201 mm
Vidaus pločio matmuo	201 mm

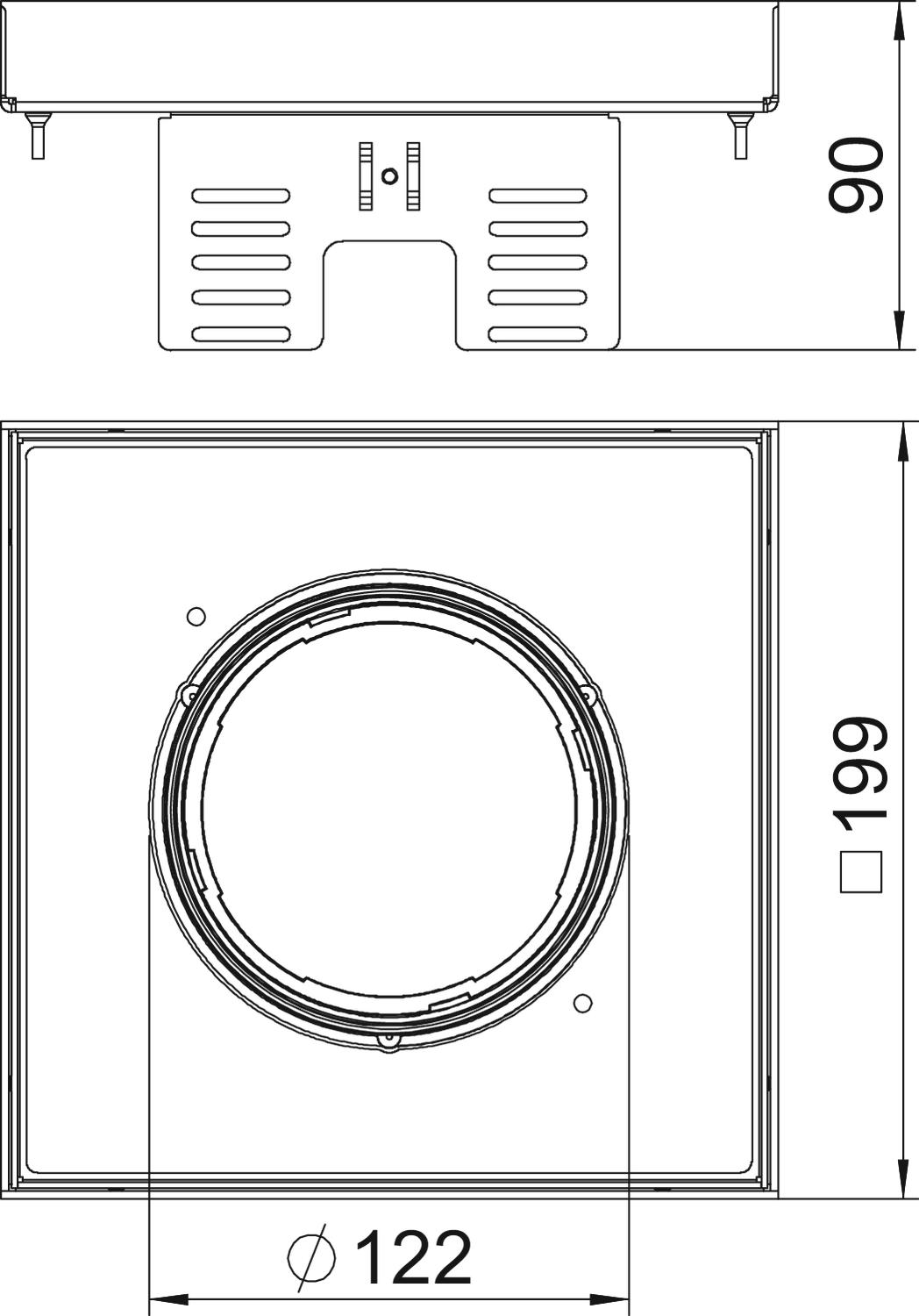

Matmenys

Aukštis	90 mm
Ilgis	199 mm

Matmuo h	90 mm
Plotis	199 mm

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	14,716 kg CO2e / 1 Vienetas
CO₂ Footprint (GWP)	14,716 kg CO₂e

Declared Unit (LCA)	Vienetas
Declared Unit Quantity (LCA)	1

Visi tipai

Visi tipai

Tipas	Min. grindų aukštis	Matmuo h	Grindų dangos storis	Prietaisų dėžučių vardinis dydis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
RKFN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409372	Vienetas	1 Vienetas
RKFN2 UZD3 4VS25	110 mm	95 mm	25 mm	4	7409374	Vienetas	1 Vienetas

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Aukščio reguliavimo laikiklis, skirtas įmontuoti kvadratinį kasetinį liuką į UGD350-3	NW 350-3 QK	7410544	Vienetas	1 Vienetas

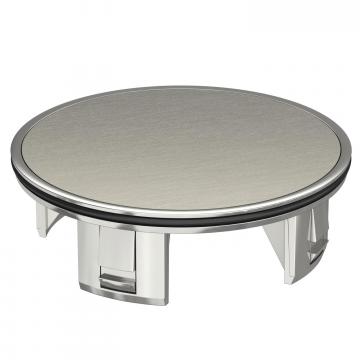

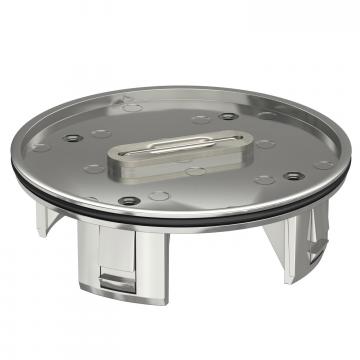

Tubusas su metaliniu dangteliu, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio liukams	TUK2 GV	7428140	Vienetas	1 Vienetas
Adapteris kasetiniams liukams į šlifuojamo betono grindis, vardinis dydis 4	SK RK4	7404380	Vienetas	1 Vienetas
Montavimo dangtelis, skirtas reguliuojamo aukščio kasetėms, 4 vardinio dydžio, montuoti sistemos pagrinde	DUG RK UAN 4	7428544	Vienetas	1 Vienetas
Montavimo rėmas 350, vardinis dydis 4	DUG 350-3 4	7400505	Vienetas	1 Vienetas
Universalus laikiklis UT3, „Modul 45®“, sistemos ilgis 165 mm	UT3 45 3	7408723	Vienetas	1 Vienetas
