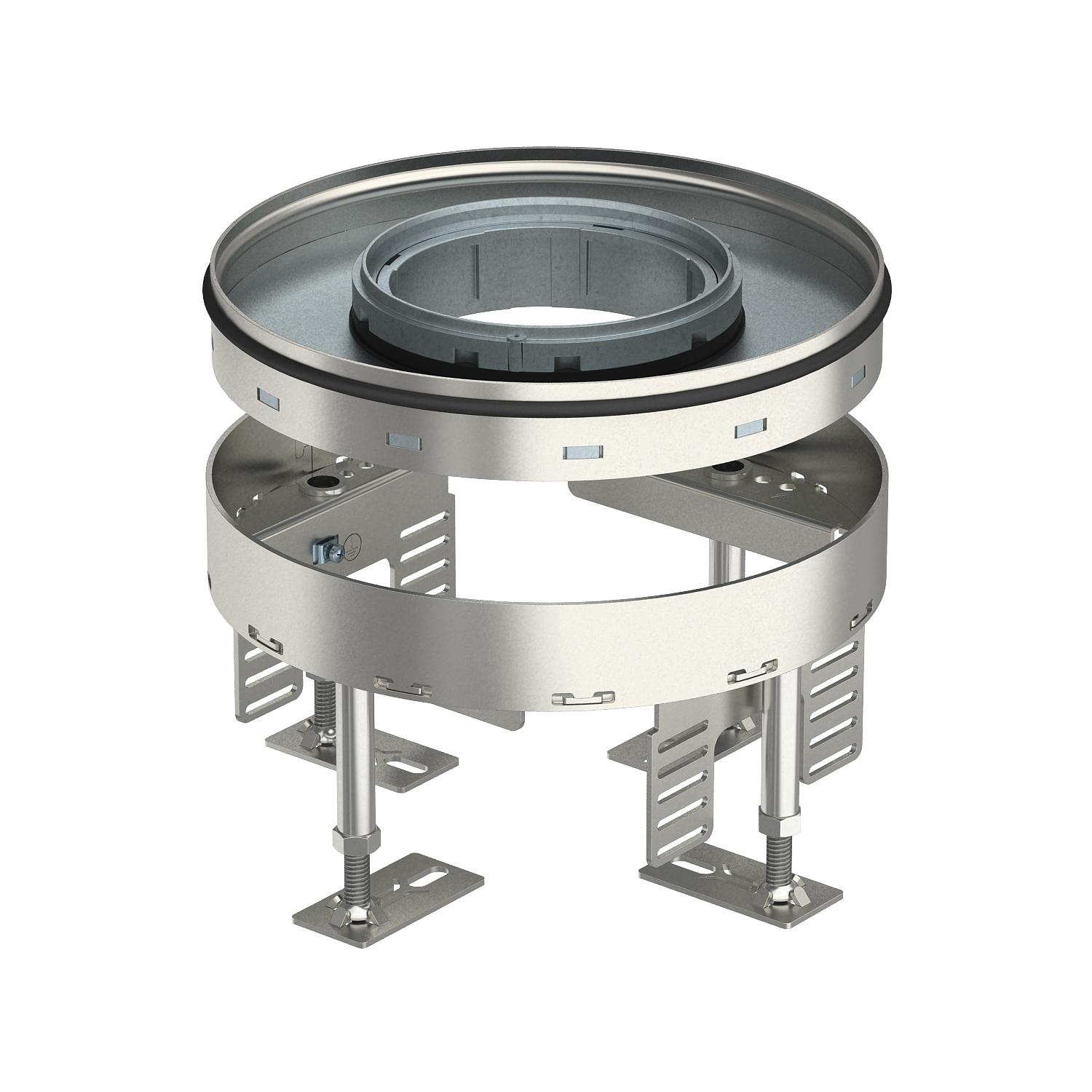

Reguliuojamo aukščio apskritas kasetinis liukas didelėms apkrovoms, skirtas tubusui, RKFRSL, vardinis dydis R4, nerūdijantis plieninis
Art. Nr. 7409462 | EAN 4012195869696
- Prekės aprašymas
-
Prekės aprašymasApskrita kasetė didelėms apkrovoms „tubusui“, vardinis dydis R4, skirta instaliaciniams prietaisams įmontuoti kanalinėse sistemose, dvigubose ir tuščiavidurėse grindyse ir sausos bei drėgnos priežiūros grindyse. Apkrovos klasė 2 iki 20 kN.
Reguliuojamo aukščio apvali kasetė didelėm apkrovom, kaip revizinis liukas, apkrovos klasė 2 iki 20 kN, 2 sekcijų. Galima sumontuoti 2 APMT2 dangčius. 2 universaliems laikikliams UT3, su 4 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 6 „Modul 45“ prietaisais, montuoti. Tubuso dangtelis neįeina į komplektaciją.
-
- Techniniai duomenys
-
Techniniai duomenys

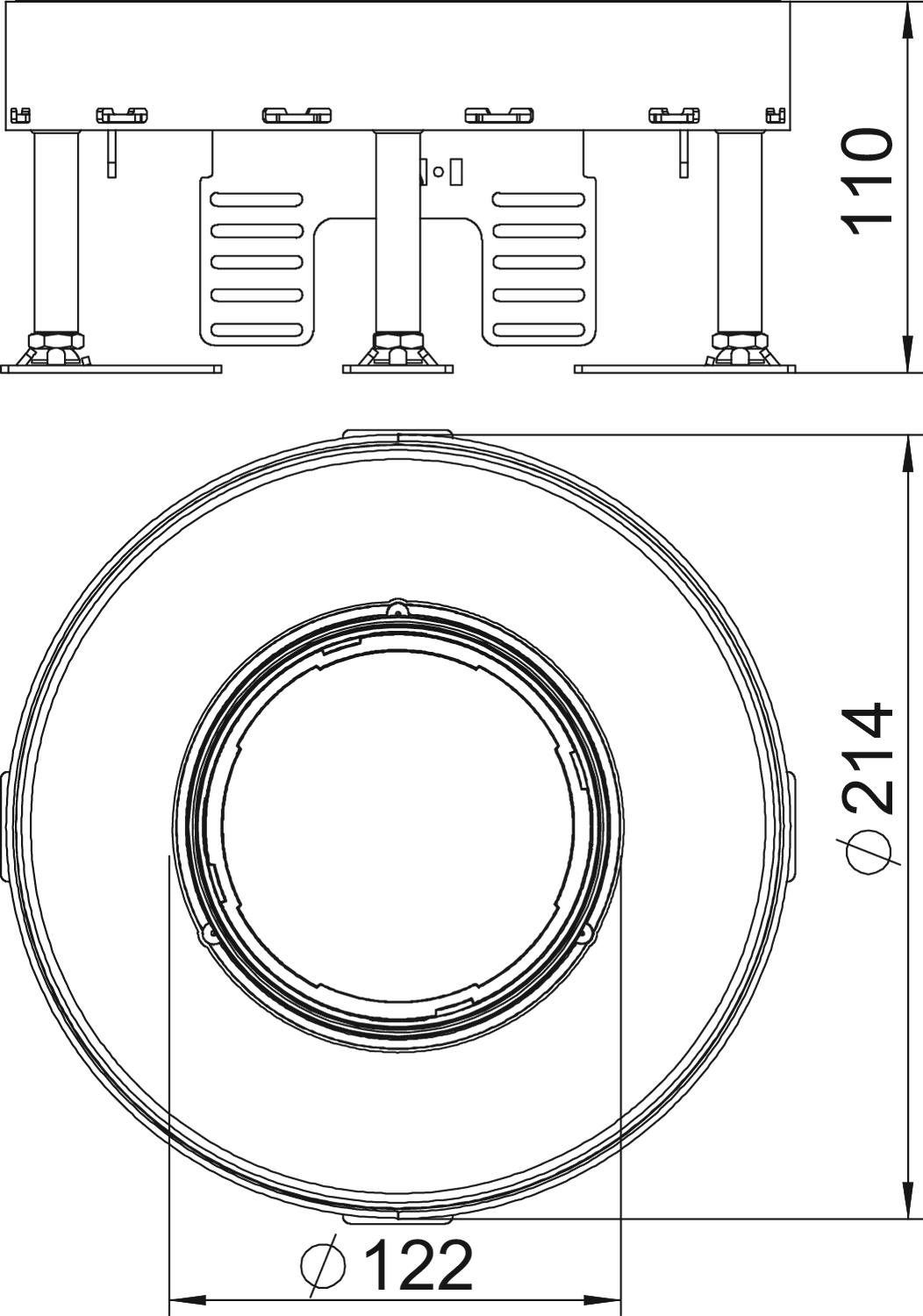

atsiejami ne CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 14,7038 kg CO2e / 1 Vienetas Didelių apkrovų klasė 20 kN (OBO SL2) Dydis Ø215mm Grindų dangos storis 20 mm Įmontavimo gylis 110 mm Įmontavimo sistemos tipas UT3 Įmontavimo skersmuo 215 Įmontuojamų prietaisų skaičius 6 Išvadas apvalus Laido išvado tipas Ištraukiamas tubusas Laidų išvadų skaičius 1 Maks. aukščio reguliavimo ribos 155 mm Maks. grindų aukštis 155 mm Matmuo h 110 mm Medžiaga Plienas, nerūdijantis, 1.4301 Min. aukščio reguliavimo ribos 110 mm Min. grindų aukštis 110 mm Montavimo dėžių skaičius 2 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP44 Pagrindo priežiūra šlapias Prietaisų dėžučių vardinis dydis R4 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms taip Saugos laipsnis IK kodas IK10 Tinka montuoti dvigubose grindyse taip Tinka tuščiavidurėms grindims taip - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Aukščio reguliavimo blokas RKNEV2
RK NEV2 110 7405815 1 Pak.
Tubusas su metaliniu dangteliu, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio liukams
TUK2 GV 7428140 1 Vienetas
Garso izoliacijos slankiklis
SRS 4 7405798 4 Vienetas
Adapteris kasetiniams liukams į šlifuojamo betono grindis, vardinis dydis R4
SK RK4R 7404382 1 Vienetas
Didelės apkrovos montavimo dangtis, skirtas UZD 350, R4 vardinis dydis
DUG 350-3 R4SL 7401412 1 Vienetas
Universalus laikiklis UT3, „Modul 45®“, sistemos ilgis 165 mm
UT3 45 3 7408723 1 Vienetas - Atsisiuntimai
-
