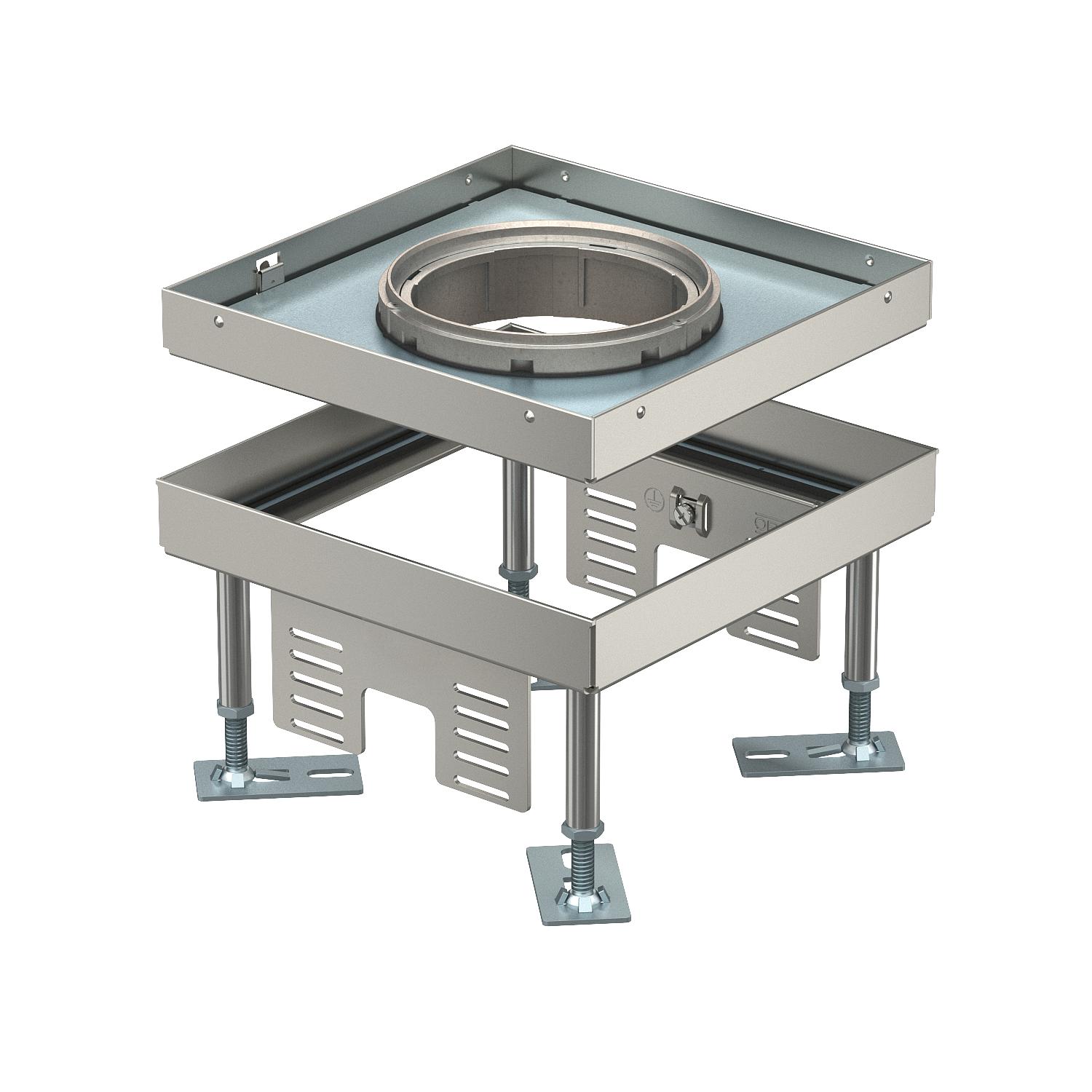

Reguliuojamo aukščio apskritas kasetinis liukas didelėms apkrovoms, skirtas tubusui, RKFNSL, vardinis dydis 4, nerūdijančio plieno
Art. Nr. 7408926 | EAN 4012197278250
- Prekės aprašymas
-
Prekės aprašymasReguliuojamo aukščio kvadratinis liukas didelėms apkrovoms, „tubusui“, kurios vardinis dydis 4, skirtas instaliaciniams elementams sumontuoti kanalinėse sistemose, dvigubose ir tuščiavidurėse grindyse ir sausos bei drėgnos priežiūros grindyse patalpose. Apkrovos klasė 1 iki 10 kN.
2 universaliems laikikliams UT3, su 4 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 6 „Modul 45®“ prietaisais, montuoti. Galima sumontuoti 2 APMT2 dangčius. Tubusas neįeina į komplektaciją.
-
- Techniniai duomenys
-
Techniniai duomenys

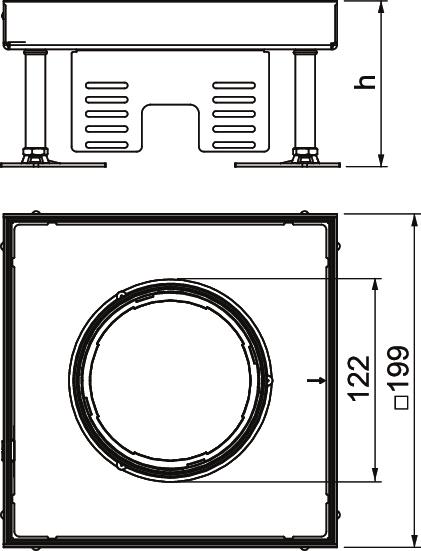

atsiejami ne Aukštis 105 mm CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 18,016 kg CO2e / 1 Vienetas Didelių apkrovų klasė 10 kN (OBO SL1) Dydis 199x199x100 Grindų dangos storis 15 mm Grindų išpjova / montavimo anga 201x201 Ilgis 199 mm Įmontavimo gylis 105 mm Įmontavimo sistemos tipas UT3 Įmontuojamų prietaisų skaičius 6 Išvadas kvadratinis Laido išvado tipas Ištraukiamas tubusas Laidų išvadų skaičius 1 Leidimai VDE Maks. aukščio reguliavimo ribos 150 mm Maks. grindų aukštis 150 mm Matmuo h 105 mm Medžiaga Aukštos kokybės plienas, nerūdijantis Min. aukščio reguliavimo ribos 105 mm Min. grindų aukštis 105 mm Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP55 Pagrindo priežiūra šlapias Plotis 199 mm Prietaisų dėžučių vardinis dydis 4 Prietaisų laikikliai prietaiso dėžutei įtvirtinti ne Pritaikytas didelėms apkrovoms taip Saugos laipsnis IK kodas IK10 Standartas EN 50085-2-2 Tinka montuoti dvigubose grindyse taip Tinka tuščiavidurėms grindims taip Universaliųjų laikiklių skaičius 2 x UT3 Vidaus ilgio matmuo 201 mm Vidaus pločio matmuo 201 mm - Visi tipai
-
Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Aukščio reguliavimo blokas RKNEV2
RK NEV2 110 7405815 1 Pak.
Tubusas su metaliniu dangteliu, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio liukams
TUK2 GV 7428140 1 Vienetas
Garso izoliacijos slankiklis
SRS 4 7405798 4 Vienetas
Adapteris kasetiniams liukams į šlifuojamo betono grindis, vardinis dydis 4
SK RK4 7404380 1 Vienetas
Didelės apkrovos montavimo dangtis, skirtas UZD 350, 4 vardinis dydis
DUG 350-3 4SL 7401408 1 Vienetas
Universalus laikiklis UT3, „Modul 45®“, sistemos ilgis 165 mm
UT3 45 3 7408723 1 Vienetas - Atsisiuntimai
-
Duomenų lapas RKFN3 4 V SL1 15 / 7408926 , 0.19MB , pdfES atitikties deklaracija RKFN3 4 V SL1 15 / 7408926 , 0.17MB , pdfREACH Atitikties deklaracija RKFN3 4 V SL1 15 / 7408926 , 0.13MB , pdfRoHS Atitikties deklaracija RKFN3 4 V SL1 15 / 7408926 , 0.13MB , pdf
