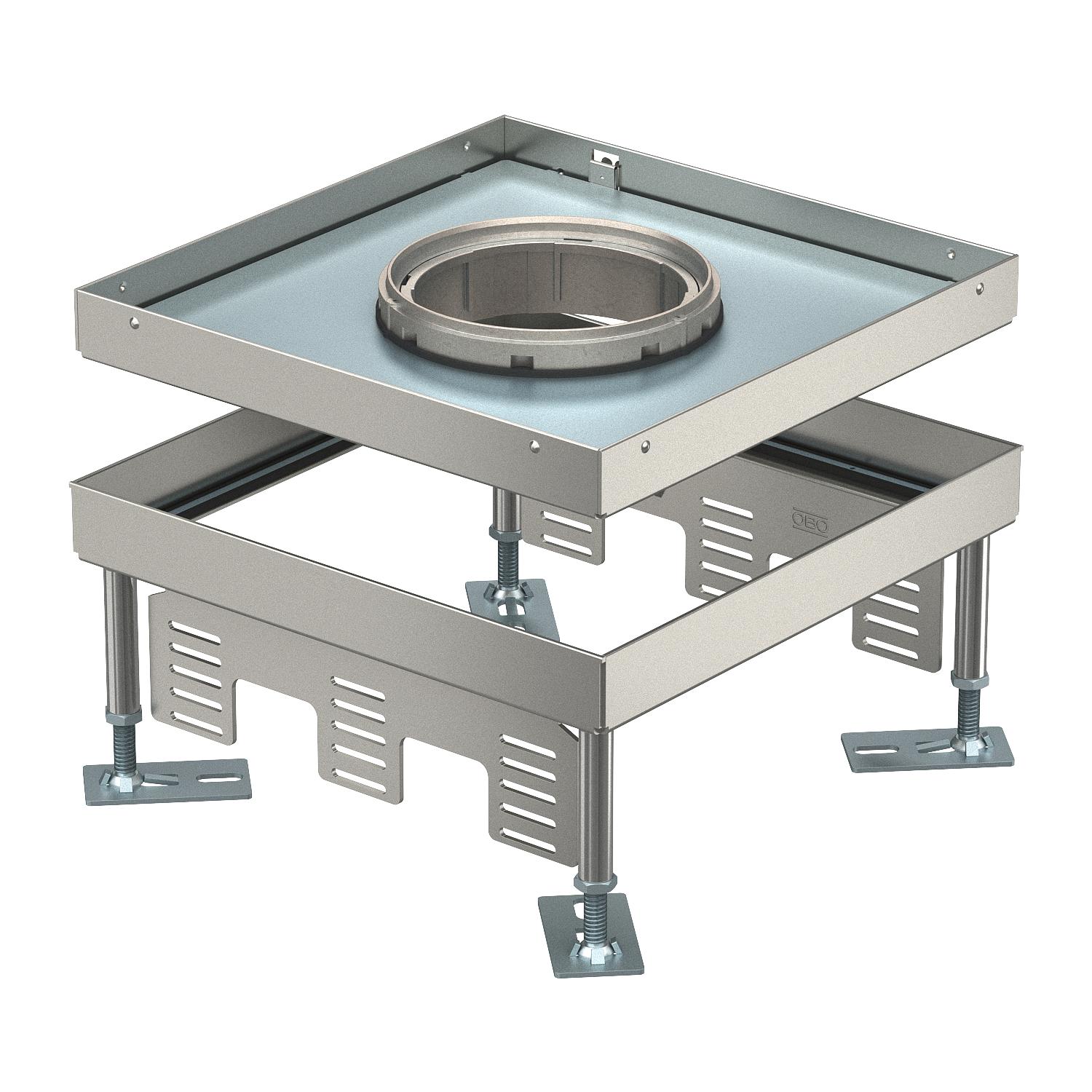

Reguliuojamo aukščio apskrita kasetė - liukas didelėms apkrovoms, skirtas tubusui, RKFNSL, vardinis dydis 9, plieninė
Art. Nr. 7408938 | EAN 4012197278298
- Prekės aprašymas
-
Prekės aprašymasReguliuojamo aukščio kvadratinis liukas didelėms apkrovoms, „tubusui“, kurios vardinis dydis 9, skirtas instaliaciniams elementams sumontuoti kanalinėse sistemose, dvigubose ir tuščiavidurėse grindyse ir sausos bei drėgnos priežiūros grindyse patalpose. Apkrovos klasė 1 iki 10 kN.
3 universaliems laikikliams UT4, su 9 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 12 „Modul 45®“ prietaisais, montuoti. Galima sumontuoti 3 APMT5 dangčius. Tubusas neįeina į komplektaciją.
Reguliuojamo aukščio kvadratinis liukas didelėms apkrovoms, „tubusui“, kurios vardinis dydis 9, skirtas instaliaciniams elementams sumontuoti kanalinėse sistemose, dvigubose ir tuščiavidurėse grindyse ir sausos bei drėgnos priežiūros grindyse patalpose. Apkrovos klasė 1 iki 10 kN.
Reguliuojamo aukščio kasetinis liukas, didelėms apkrovoms, 3 sekcijų. Galima sumontuoti 3 APMT5 dangčius.
-
- Techniniai duomenys
-
Techniniai duomenys

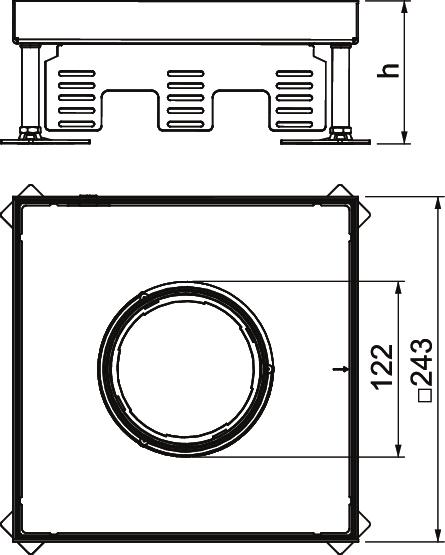

atsiejami ne Aukštis 105 mm Didelių apkrovų klasė 10 kN (OBO SL1) Dydis 243x243x100 Grindų dangos storis 16 mm Grindų išpjova / montavimo anga 244x244 Ilgis 243 mm Įmontavimo gylis 105 mm Įmontavimo sistemos tipas UT4 Įmontuojamų prietaisų skaičius 12 Išvadas kvadratinis Laido išvado tipas Ištraukiamas tubusas Laidų išvadų skaičius 1 Leidimai VDE Maks. aukščio reguliavimo ribos 150 mm Maks. grindų aukštis 150 mm Matmuo h 105 mm Medžiaga Aukštos kokybės plienas, nerūdijantis Min. aukščio reguliavimo ribos 105 mm Min. grindų aukštis 105 mm Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP55 Pagrindo priežiūra šlapias Plotis 243 mm Prietaisų dėžučių vardinis dydis 9 Prietaisų laikikliai prietaiso dėžutei įtvirtinti ne Pritaikytas didelėms apkrovoms taip Saugos laipsnis IK kodas IK10 Standartas EN 50085-2-2 Tinka montuoti dvigubose grindyse taip Tinka tuščiavidurėms grindims taip Universaliųjų laikiklių skaičius 3 x UT4 Vidaus ilgio matmuo 244 mm Vidaus pločio matmuo 244 mm - Visi tipai
-
Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Tubusas su metaliniu dangteliu, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio liukams
TUK2 GV 7428140 1 Vienetas
Tubusas su metaliniu dangteliu, be laikiklio apkabos, skirtas standartiniams liukams ir reguliuojamo aukščio liukams
TUK2 V 7428141 1 Vienetas
Tubusas su grindų dangos įduba, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio kasetėms
TUK2 G4 7428142 1 Vienetas - Atsisiuntimai
-
Duomenų lapas RKFN3 9 V SL1 16 / 7408938 , 0.19MB , pdfES atitikties deklaracija RKFN3 9 V SL1 16 / 7408938 , 0.17MB , pdfREACH Atitikties deklaracija RKFN3 9 V SL1 16 / 7408938 , 0.13MB , pdfRoHS Atitikties deklaracija RKFN3 9 V SL1 16 / 7408938 , 0.13MB , pdf
