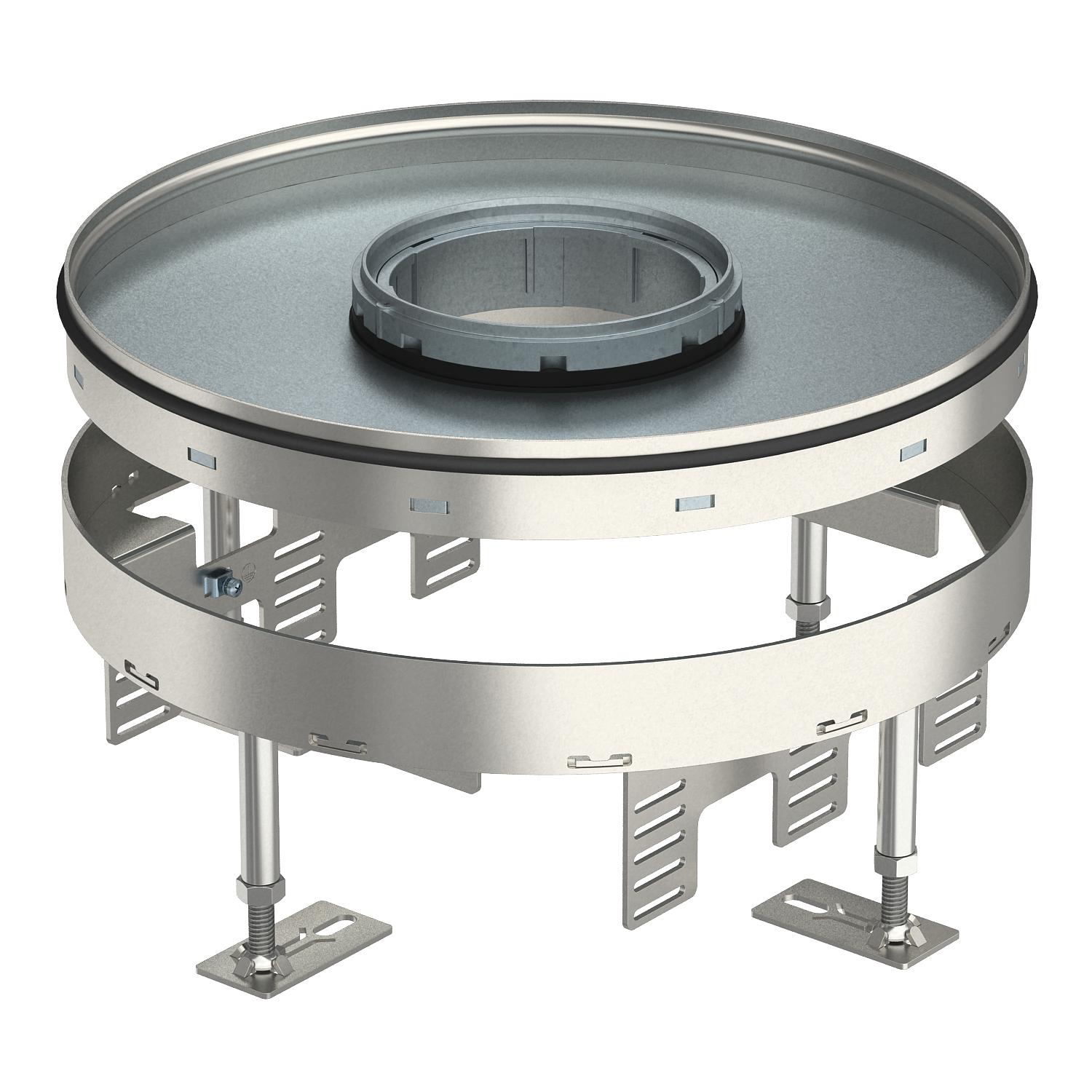

Reguliuojamo aukščio apskrita kasetė didelėms apkrovoms, skirta tubusui, RKFRSL, vardinis dydis R9, plieninė 110 | 155 | 20 | 110 | R9

Reguliuojamo aukščio apskrita kasetė didelėms apkrovoms, skirta tubusui, RKFRSL, vardinis dydis R9, plieninė

Art. Nr. 7409470 | EAN 4012195869764

Art. Nr. / Tipas

Min. grindų aukštis

Maks. grindų aukštis

Grindų dangos storis

Matmuo h

Prietaisų dėžučių vardinis dydis	R9

Prekės aprašymas

Prekės aprašymas

Apvalus kasetinis liukas didelėms apkrovoms „tubusui“, vardinis dydis R9, skirtas instaliaciniams prietaisams įmontuoti kanalinėse sistemose, dvigubose ir tuščiavidurėse grindyse ir sausos bei drėgnos priežiūros grindyse. Apkrovos klasė 2 iki 20 kN.

Reguliuojamo aukščio apskritas kasetinis liukas didelėms apkrovoms, kaip revizinis liukas, apkrovos klasė 2 iki 20 kN, 3 sekcijų. Galima sumontuoti 3 APMT5 dangčius. 3 universaliems laikikliams UT4, su 9 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 12 „Modul 45“ prietaisais, montuoti. Tubusas neįeina į komplektaciją.
Reguliuojamo aukščio apskritas kasetinis liukas, 3 sekcijų, „tubusui“, kurios vardinis dydis 9, skirtas instaliaciniams elementams sumontuoti kanalinėse sistemose, dvigubose ir tuščiavidurėse grindyse ir sausos arba drėgnos priežiūros grindyse patalpose. Apkrovos klasė 2 iki 20 kN. Galima sumontuoti 3 APMT5 dangčius.

Techniniai duomenys

Techniniai duomenys

atsiejami	ne
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	24,6974 kg CO2e / 1 Vienetas
Didelių apkrovų klasė	20 kN (OBO SL2)

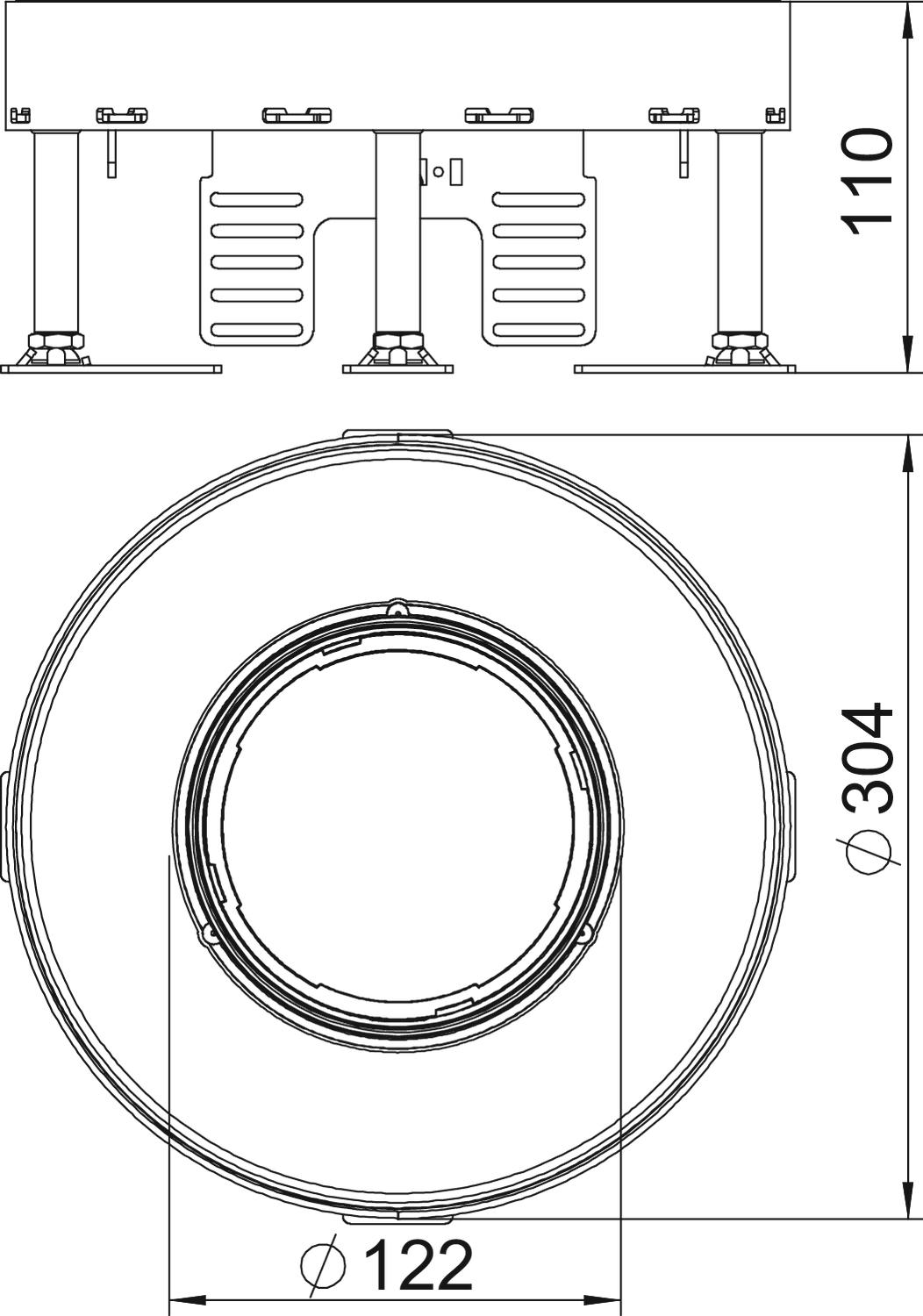

Dydis	Ø305mm
Grindų dangos storis	20 mm
Įmontavimo gylis	110 mm
Įmontavimo sistemos tipas	UT4
Įmontavimo skersmuo	305
Įmontuojamų prietaisų skaičius	12
Išvadas	apvalus
Laido išvado tipas	Ištraukiamas tubusas
Laidų išvadų skaičius	1
Maks. aukščio reguliavimo ribos	155 mm
Maks. grindų aukštis	155 mm

Matmuo h	110 mm
Medžiaga	Plienas, nerūdijantis, 1.4301
Min. aukščio reguliavimo ribos	110 mm
Min. grindų aukštis	110 mm
Montavimo dėžių skaičius	3
Naudojamo įrenginio IP apsaugos būdas	IP20
Nenaudojamo įrenginio IP apsaugos būdas	IP44
Pagrindo priežiūra	šlapias
Prietaisų dėžučių vardinis dydis	R9
Prietaisų laikikliai prietaiso dėžutei įtvirtinti	taip
Pritaikytas didelėms apkrovoms	taip
Saugos laipsnis IK kodas	IK10
Tinka montuoti dvigubose grindyse	taip
Tinka tuščiavidurėms grindims	taip

Visi tipai

Visi tipai

Tipas	Min. grindų aukštis	Maks. grindų aukštis	Grindų dangos storis	Matmuo h	Prietaisų dėžučių vardinis dydis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
RKFR2 9 SL2V2 20	110 mm	155 mm	20 mm	110 mm	R9	7409470	Vienetas	1 Vienetas
RKFR2 9 SL2V2 25	114 mm	159 mm	25 mm	114 mm	R9	7409472	Vienetas	1 Vienetas

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Aukščio reguliavimo blokas RKNEV2	RK NEV2 110	7405815	Pak.	1 Pak.
Tubusas su metaliniu dangteliu, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio liukams	TUK2 GV	7428140	Vienetas	1 Vienetas
Garso izoliacijos slankiklis	SRS 4	7405798	Vienetas	4 Vienetas
Apskriti reguliuojamo aukščio kasetiniai liukai, vardinis dydis – R9	SK RKR9	7404376	Vienetas	1 Vienetas

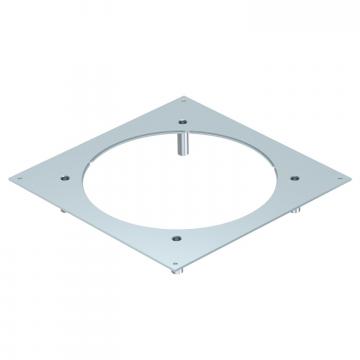

Didelės apkrovos montavimo dangtis, skirtas UZD 350, R9 vardinis dydis	DUG 350-3 R9SL	7401416	Vienetas	1 Vienetas
Universalus laikiklis UT4, „Modul 45®“, sistemos ilgis 208 mm	UT4 45 4	7408727	Vienetas	1 Vienetas
