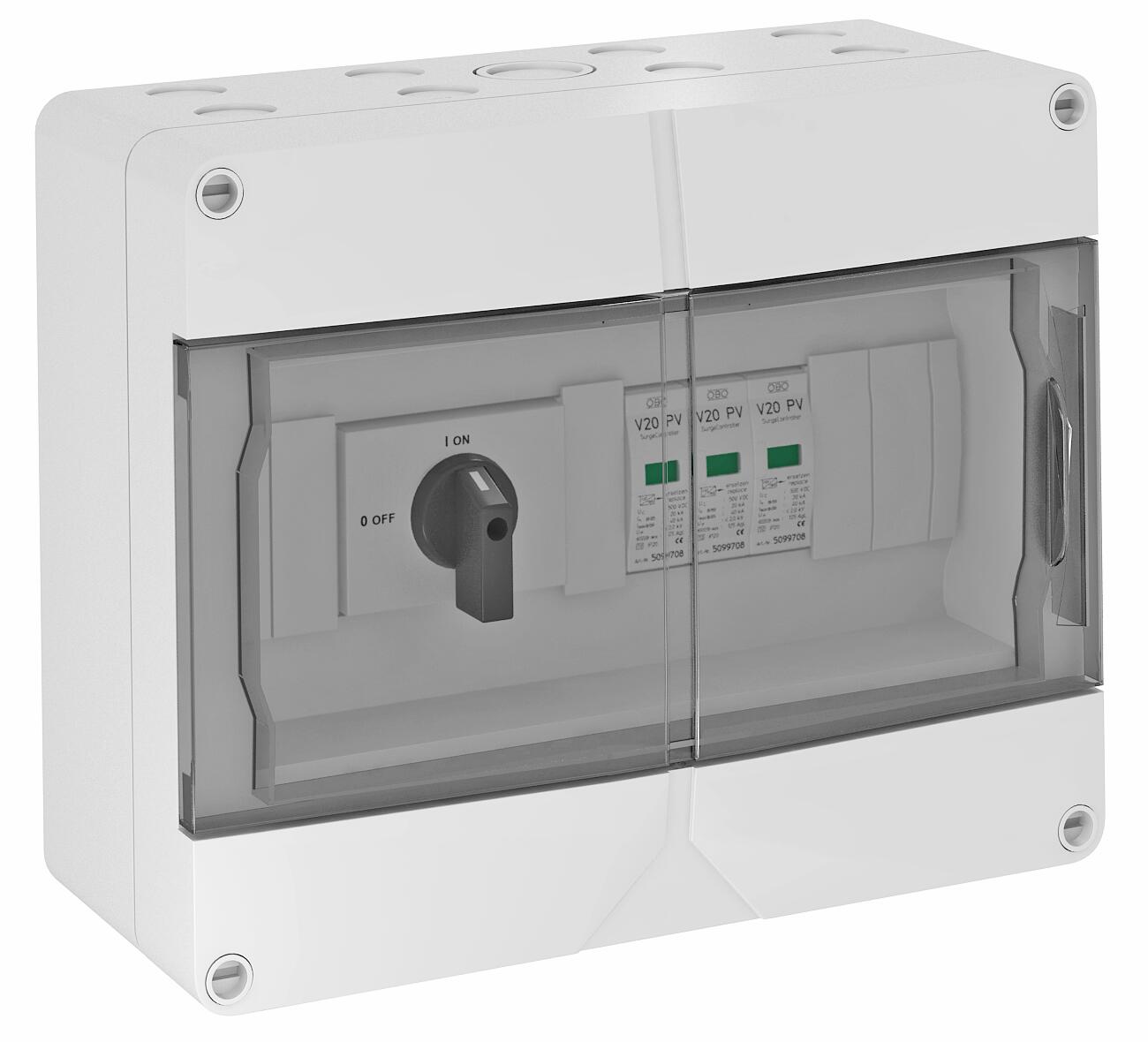

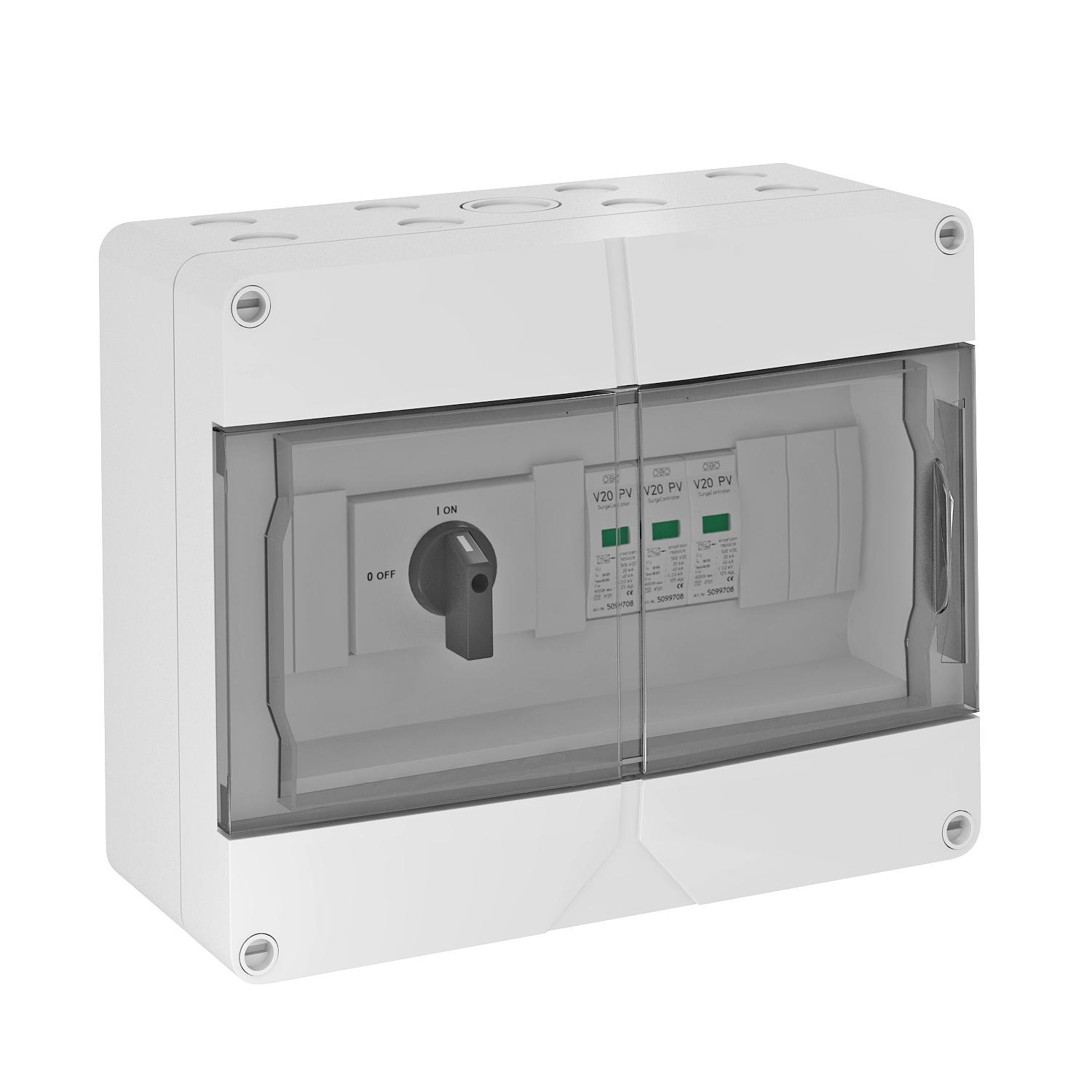

PV sisteminis sprendimas Fotovoltinių sistemų apsaugai, tipas 2 iki 1000 V DC su atskyrikliu (32A) IP65

PV sisteminis sprendimas Fotovoltinių sistemų apsaugai, tipas 2 iki 1000 V DC su atskyrikliu (32A)

Art. Nr. 5088660 | EAN 4012195981183

Art. Nr. / Tipas	5088660 / VG-C DC-TS1000

Apsaugos rūšis	IP65

Prekės aprašymas

Prekės aprašymas

Sisteminis sprendimas su atskyrikliu, skirtas PV įrangos inverteriui su 1 MPP kontrolės įtaisu

• Varistorius iškroviklis, įkišamas su skiriamuoju įtaisu į gedimams atsparią Y tipo jungtį pagal VDE 0100-712 (50539-12)
• Žemas DC apsaugos lygis: < 4,0 kV (Uoc maks. = 1000 V DC su V20-C/0-500PV)
• Atskyriklis (1000 V; 32 A) saugiam DC vijos atjungimui
• Viename apsaugos prietaise korpuse iš anksto įrengta 1 gnybtų iki 6 mm², iki 30 A DC vienam gnybtui

• Iš anksto sumontuota polikarbonato korpuse (IP65), atsparus UV spinduliams norint naudoti lauke, su kabelių priveržimo rinkiniu

PV sistemų inverterio DC apsaugui.
Jei yra grėsmė, kad susidarys kondensatas dėl vėjo, ledo, temperatūros arba saulės poveikio, reikia imtis papildomų priemonių!

Techniniai duomenys

Techniniai duomenys

Apsaugos rūšis	IP65
Didžiausia ilgalaikė įtampa DC	1000 V
Dydis	1000V DC

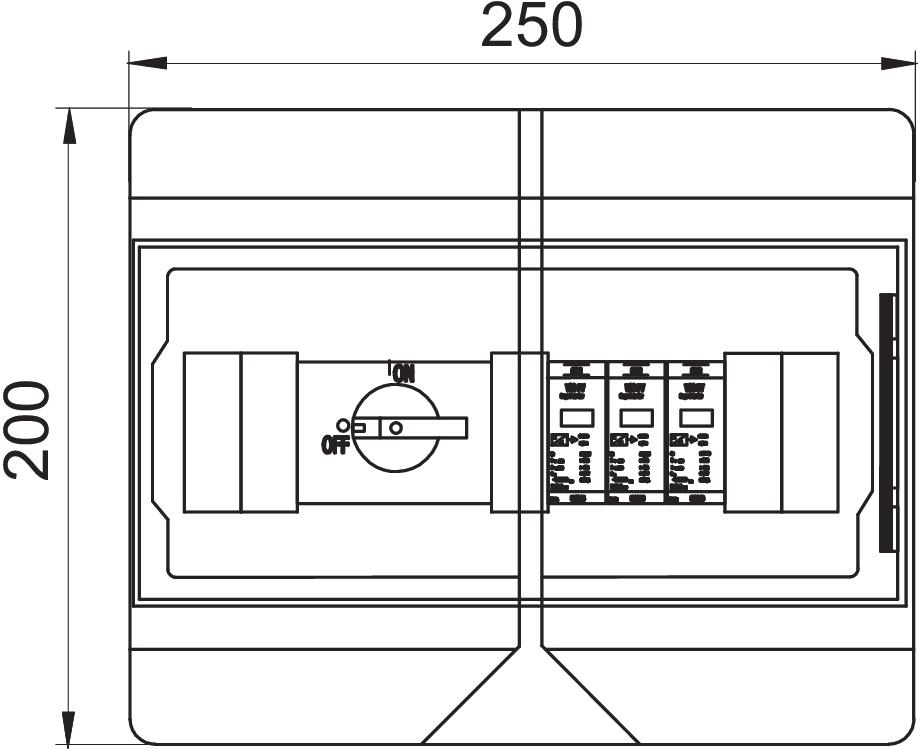

Gylis	122 mm
Įėjimų skaičius	1
Įėjimų skaičius vienam MPPT	1
Įrengtas atjungiamasis skyriklis	taip
Išėjimų skaičius vienam MPPT	1
Išvadas	2 tipas ir „Benedikt“ LS32-SMA-A4 DC atskyriklis
Įvado tipas	Sandariklis
Kabelių įvadų skaičius	16
Kiti tinklo tipai	ne
LPZ	1→2
Maks. darbinė temperatūra	80 °C
Maks. Įėjimo srovė vienai vijai	30 A
Maks. Išėjimo srovė	30 A
Maks. naudojimo temperatūros diapazonas	80 °C
Maks. Nuolatinės srovės įėjimo įtampa	1000 V
Maksimali impulsinė nuotėkio srovė (8/20 μs)	40 kA
Min. darbinė temperatūra	-40 °C
Min. naudojimo temperatūros diapazonas	-40 °C

Montavimo būdas	sumontuota korpuse
MPPT skaičius	1
Nuotolinio signalizavimo įtaisas	ne
Signalizavimas prietaise	optinis
Spalva	šviesiai pilka; RAL 7035
SPD pagal EN 61643-11	Tipas 2
SPD pagal IEC 61643-1	II klasė
Stebėsenos funkcija	ne
Suveikimo laikas	<25 ns
Tinklo forma	DC
Tinklo tipas DC	taip
Tinklo tipas IT	ne
Tinklo tipas TN	ne
Tinklo tipas TN-C	ne
Tinklo tipas TN-C-S	ne
Tinklo tipasTN-S	ne
Tinklo tipasTT	ne
Vardinė impulsinė nuotėkio srovė (8/20 µs)	20 kA
Vijos apsauga	be
Vijų įėjimų skaičius	1

Galimos jungtys

Anschlussart Generatoranschlusskasten	Gnybtas su tempimo spyruokle
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	6 mm²

Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	0,5 mm²

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	2,644 kg CO2e / 1 Vienetas
CO₂ Footprint (GWP)	2,644 kg CO₂e
