PV combination arrester 1,500 V with remote signalling 3 | IP20
morepic-1 morepic-2

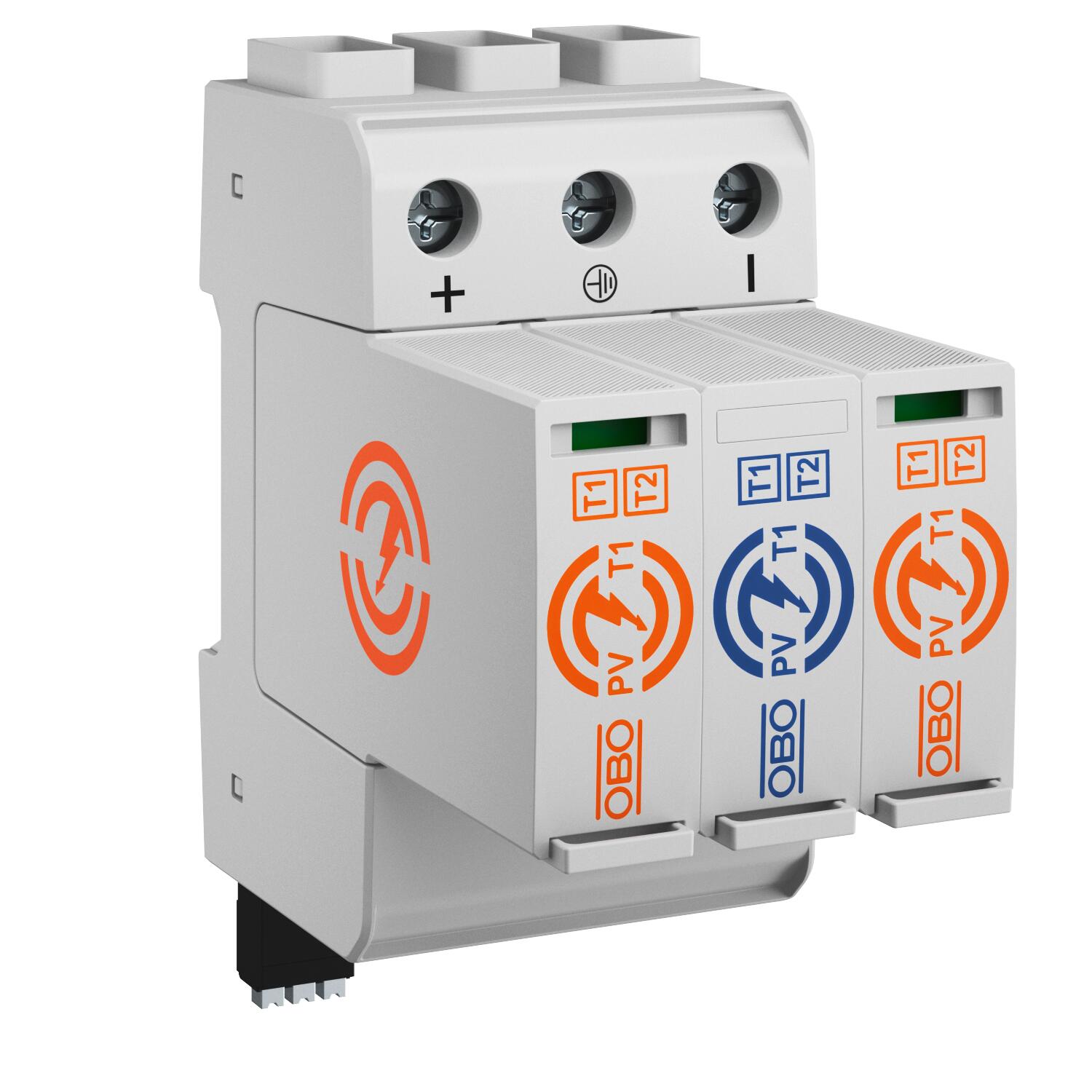

PV combination arrester 1,500 V with remote signalling

Art. Nr. 5094260 | EAN 4012197503994

3
IP20
Prekės aprašymas
Prekės aprašymas
Combination arrester, type 1+2, for PV systems

• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 60 kA (8/20) per pole
• Low DC protection level: < 4.5 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings
• Including a potential-free changeover contact for remote signalling
  • 5 metų garantijos suteikimas
  • EB atitikties deklaracija pagal EB direktyvas
  • Kombinuota apsauga tipas 1 ir tipas 2
  • Perėjimas nuo LPZ 0 iki 2.
  • Profesionalus elektrotechnikos montavimas
Techniniai duomenys

Techniniai duomenys

Apsaugos rūšis IP20

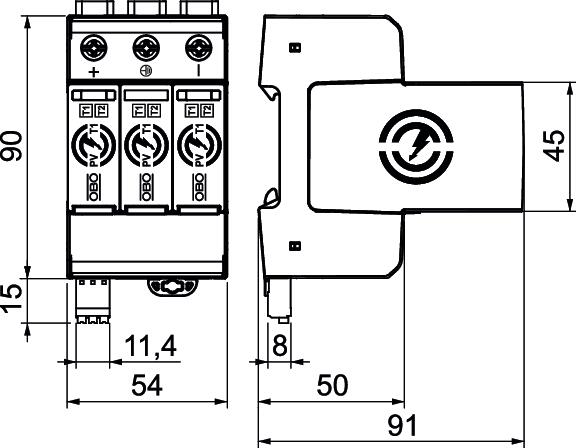

Aukštis 110 mm
Didžiausia ilgalaikė įtampa DC 1500 V
Dydis 1500V DC
FM kontaktai Keitiklis
Ilgis 91 mm
Imp. srovė (8/20 µs) [bendra] 60 kA
Integruotas įvadinis saugiklis ne
Išvadas 3-pole for PV systems
Jungimo galia AC 250 V; 1,0 A / 125 V; 1,0 A
Jungimo galia DC 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
Kiti tinklo tipai ne
LPZ 0→2
Maks. laidų skersmuo, lankstus (plonagyslis) 25 mm²
Maks. laidų skersmuo, lankstus (plonagyslis) 4 AWG
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 35 mm²
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 2 AWG
Maks. naudojimo temperatūros diapazonas 85 °C
Maks. oro drėgnumas 95 %
Maks. prijungimo skerspjūvis FM gnybtai 1,5 mm²
Maks. prijungimo skerspjūvis FM gnybtai 16 AWG
Maks. PV įtampa 1500 V
Maksimali impulsinė nuotėkio srovė (8/20 μs) 60 kA
Min. laidų skersmuo, lankstus (plonagyslis) 1,5 mm²
Min. laidų skersmuo, lankstus (plonagyslis) 16 AWG
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 1,5 mm²
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 16 AWG
Min. naudojimo temperatūros diapazonas -40 °C
Min. oro drėgnumas 5 %
Min. prijungimo skerspjūvis FM gnybtai 0,25 mm²
Min. prijungimo skerspjūvis FM gnybtai 23 AWG
Montavimo būdas 35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas taip
Plotis 54 mm
Polių konstrukcija 3
Polių skaičius 3
Signalizavimas prietaise optinis
SPD pagal EN 61643-11 Tipas 1+2
SPD pagal IEC 61643-1 I+II klasė
Sukimo momentas 4,5 Nm
Suveikimo laikas <25 ns
Tinka naudoti lauke ne
Tinklo forma DC
Tinklo tipas DC taip
Tinklo tipas IT ne
Tinklo tipas TN ne
Tinklo tipas TN-C ne
Tinklo tipas TN-C-S ne
Tinklo tipasTN-S ne
Tinklo tipasTT ne
Vardinė impulsinė nuotėkio srovė (8/20 µs) 30 kA
Žaibo išlydžio srovė (10/350) [bendra] 12,5 kA
Žaibo išlydžio srovė (10/350 μs) 6,25 kA
Visi tipai

Visi tipai

Tipas Polių konstrukcija Apsaugos rūšis Art. Nr. Kiekis mažiausias parduodamas kiekis
PV-T1+2-1500 3 IP20 5094252
1 Vienetas
PV-T1+2+FS-1500 3 IP20 5094260
1 Vienetas
