PV combination arrester 1,100 V kitos | IP20
morepic-1 morepic-2

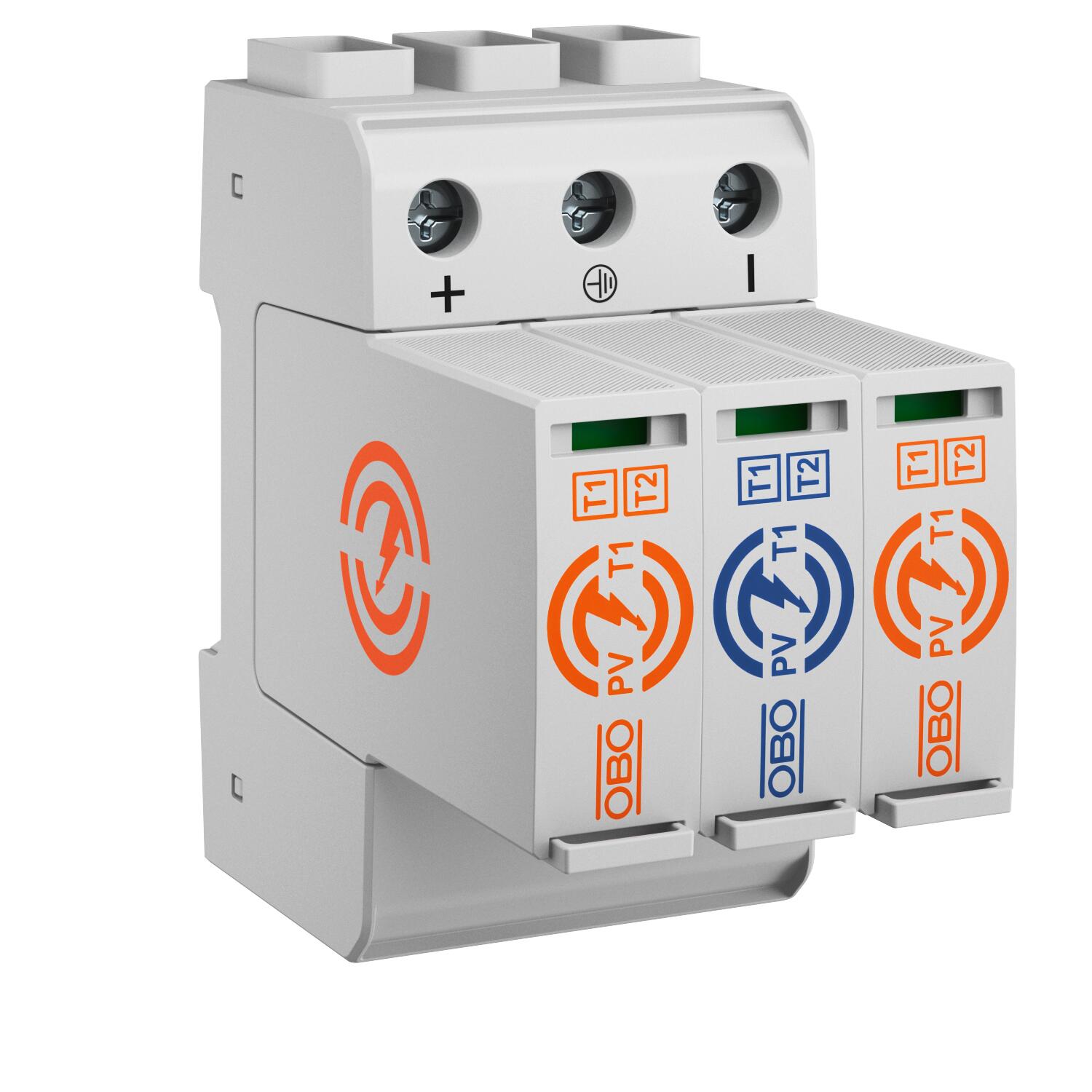

PV combination arrester 1,100 V

Art. Nr. 5094250 | EAN 4012197503970

kitos
IP20
Prekės aprašymas
Prekės aprašymas
Combination arrester, type 1+2, for PV systems

• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
  • Elektrotechnikos, elektronikos ir informacinės technikos sąjunga, Vokietija
  • 5 metų garantijos suteikimas
  • EB atitikties deklaracija pagal EB direktyvas
  • Kombinuota apsauga tipas 1 ir tipas 2
  • Perėjimas nuo LPZ 0 iki 2.
  • Profesionalus elektrotechnikos montavimas
Techniniai duomenys

Techniniai duomenys

Apsaugos rūšis IP20

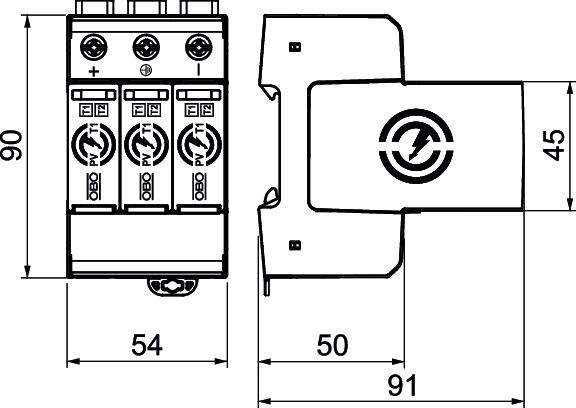

Aukštis 95 mm
Didžiausia ilgalaikė įtampa DC 1100 V
Dydis 1100V DC
FM kontaktai Keitiklis
Ilgis 91 mm
Imp. srovė (8/20 µs) [bendra] 50 kA
Integruotas įvadinis saugiklis ne
Išvadas 3-pole for PV systems
Jungimo galia AC 250 V; 1,0 A / 125 V; 1,0 A
Jungimo galia DC 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
Kiti tinklo tipai ne
LPZ 0→2
Maks. laidų skersmuo, lankstus (plonagyslis) 25 mm²
Maks. laidų skersmuo, lankstus (plonagyslis) 4 AWG
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 35 mm²
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 2 AWG
Maks. naudojimo temperatūros diapazonas 85 °C
Maks. oro drėgnumas 95 %
Maks. PV įtampa 1100 V
Maks. tinklo viršįtampio apsauga 160
Maksimali impulsinė nuotėkio srovė (8/20 μs) 40 kA
Maksimalus priešsaugiklis 160 A
Min. laidų skersmuo, lankstus (plonagyslis) 1,5 mm²
Min. laidų skersmuo, lankstus (plonagyslis) 16 AWG
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 1,5 mm²
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 16 AWG
Min. naudojimo temperatūros diapazonas -40 °C
Min. oro drėgnumas 5 %
Montavimo būdas 35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas ne
OBO_vardinė apkrovos srovė (įvesties / išvesties gnybtas) 50 A
Plotis 54 mm
Polių konstrukcija kitos
Polių skaičius 3
Signalizavimas prietaise optinis
SPD pagal EN 61643-11 Tipas 1+2
SPD pagal IEC 61643-1 I+II klasė
Sukimo momentas 4,5 Nm
Suveikimo laikas <25 ns
Tinka naudoti lauke ne
Tinklo forma DC
Tinklo tipas DC taip
Tinklo tipas IT ne
Tinklo tipas TN ne
Tinklo tipas TN-C ne
Tinklo tipas TN-C-S ne
Tinklo tipasTN-S ne
Tinklo tipasTT ne
Vardinė impulsinė nuotėkio srovė (8/20 µs) 30 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N] 30 kA
Žaibo išlydžio srovė (10/350) [bendra] 12,5 kA
Žaibo išlydžio srovė (10/350 μs) 6,25 kA
Visi tipai

Visi tipai

Tipas Polių konstrukcija Apsaugos rūšis Art. Nr. Kiekis mažiausias parduodamas kiekis
PV-T1+2-1100 kitos IP20 5094250
1 Vienetas
PV-T1+2+FS-1100 kitos IP20 5094258
1 Vienetas
