Prijungimo elementas, skirtas GESR9, aukštis 40–140 mm
Art. Nr. 7424326 | EAN 4012195244004
- Prekės aprašymas
-

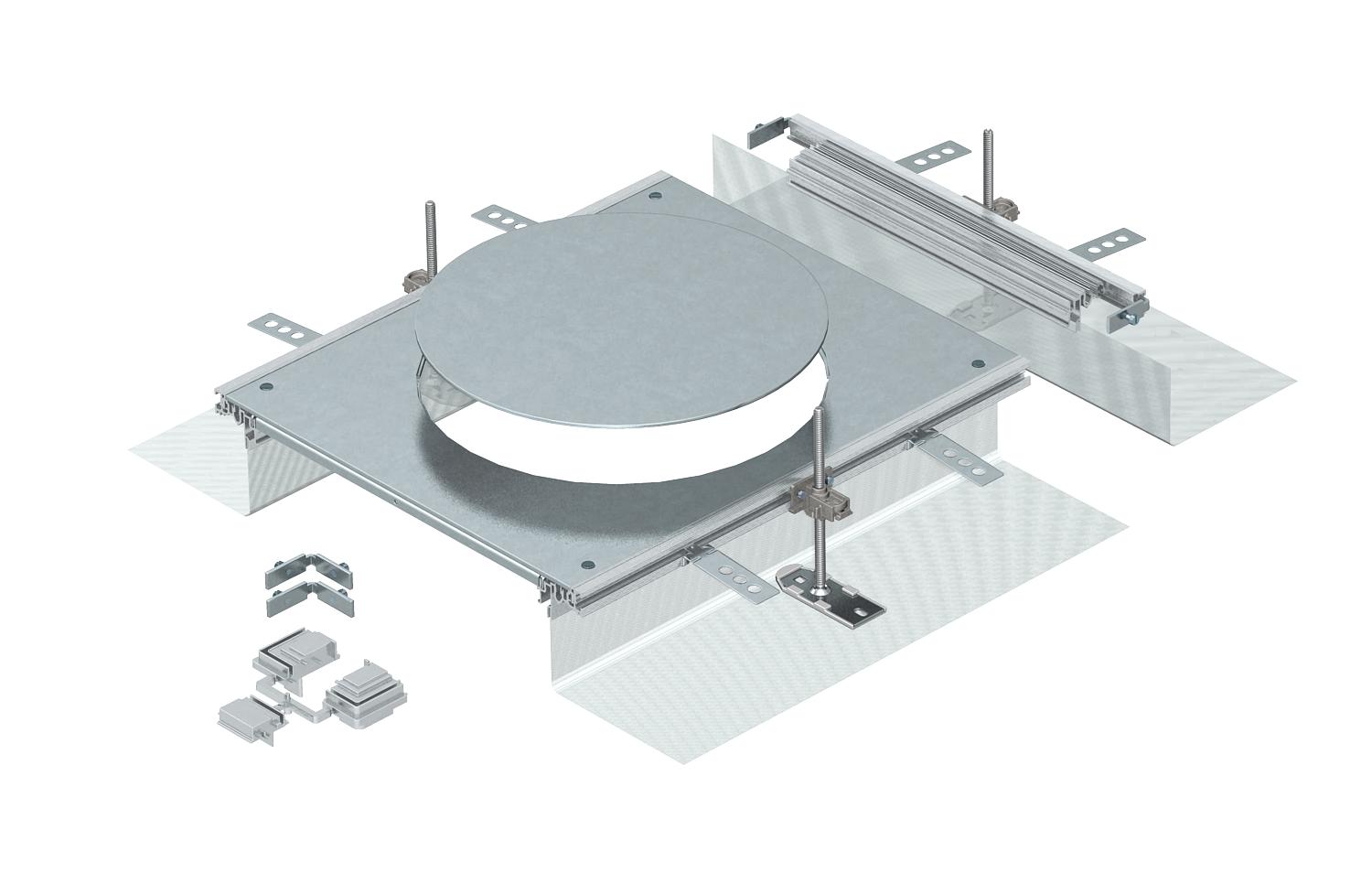

Prekės aprašymasMontuoti parengtas kanalo standartinis mazgas su įmontuojamuoju dangteliu prietaisui, skirtas standartiniam mazgui, kurio vardinis dydis R9, sumontuoti, susidedančiam iš šoninių profilių su pridedama lanksčia šonine sienele iš vielinio tinklo, grindų dangos klojimo profilių, kanalo dangtelio su aklinai uždaroma montavimo anga ir kanalo galinės detalės. Į komplektaciją įeina 3 reguliuojamo aukščio atraminiai laikikliai, 3 atramos besiūlėms grindims, 1 dangčio sandūrų atrama (be aukščio reguliavimo bloko – prašome užsisakyti atskirai) ir 1 rinkinys, skirtas kampinei atšakai.
Montavimo angos dydis pakankamas, kad galima būtų montuoti apvalų R9 arba R9/55 dydžio standartinį liuką.
-
- Techniniai duomenys
-
Techniniai duomenys
atsiejami taip Dangteliai 1 Dangtelio medžiagos storis 4 Dangtelio tvirtinimas fiksuojant ne Maks. aukščio reguliavimo ribos 140 mm Maks. kanalo aukštis 140 mm Mažiausias liejamų grindų aukštis 40 Medžiaga Plienas Min. aukščio reguliavimo ribos 40 mm Min. kanalo aukštis 40 mm Montavimo anga grindiniam liukui Montavimo angos dangtelis taip Montavimo angų skaičius 1 Nuimama viršutinė dalis taip Pagrindo plokštė ne Paviršius cinkuotas juostiniu būdu Prietaisų dėžučių vardinis dydis R9 Standartinio mazgo įmontavimo anga apvalus Su iškyša taip Su pertvara ne Su prijungimo anga taip Tarpiklio įmontavimo galimybė taip Tinka išsiplėtimo siūlei ne Tinka pogrindiniam kanalui su dekoratyvine danga ne Tinka užbetonuojamam atviram pogrindiniam kanalui taip Tinka užbetonuojamam uždaram pogrindiniam kanalui ne Virš grindų montuojamos talpos įmontavimo anga ne Matmenys

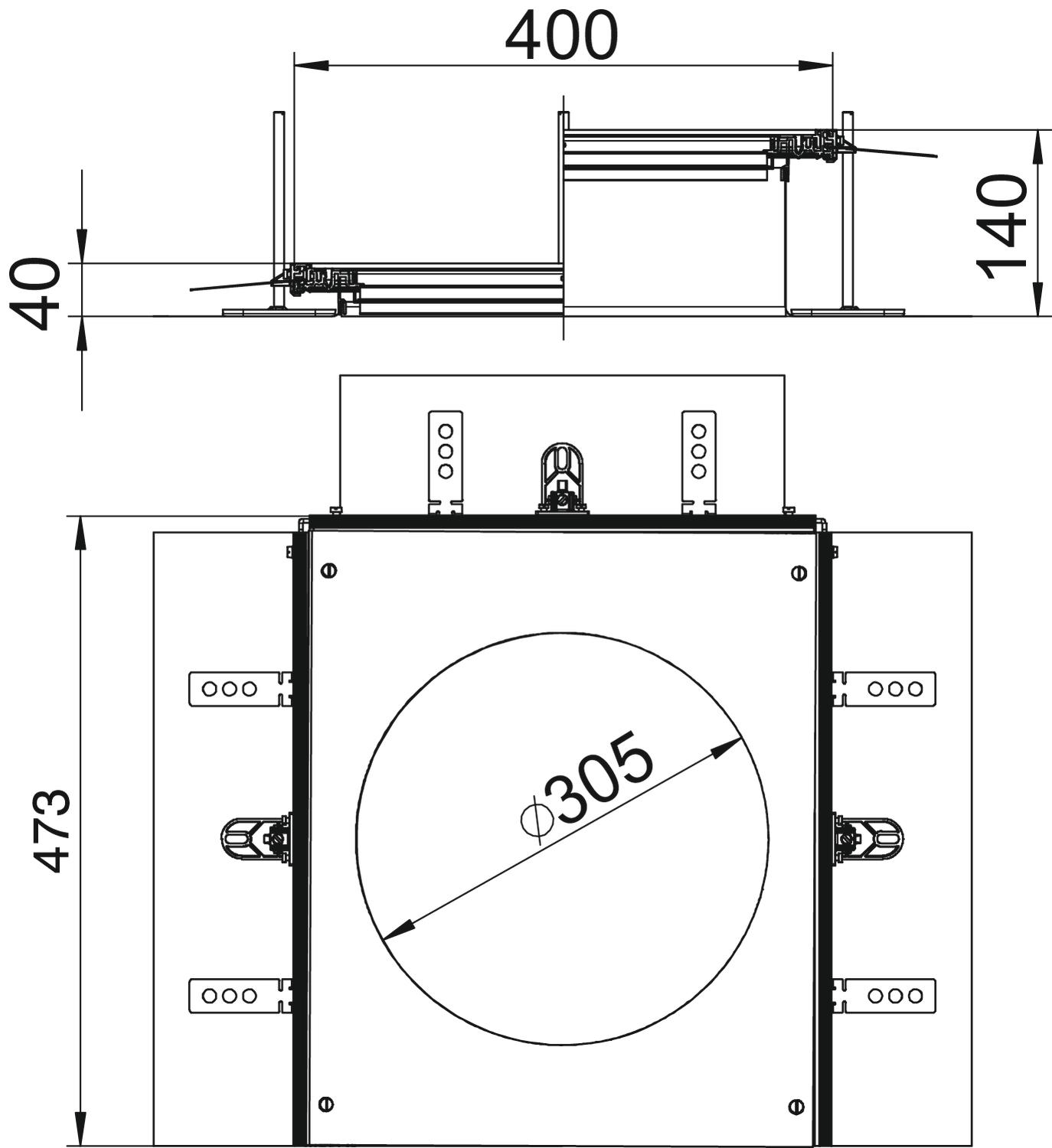

Ilgis 460 mm Matmuo A 400 mm Matmuo d Ø 305 mm Matmuo h 40 mm Plotis 400 mm CO2 pėdsakas (Product Carbon Footprint)
CO2 vertės nustatymo data 2025-05-14T00:00:00.000+0200 CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 45,908 kg CO2e / 1 Vienetas CO₂ Footprint (GWP) 45,908 kg CO₂e Declared Unit (LCA) Vienetas Declared Unit Quantity (LCA) 1 - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Instaliacinis elementas, apskritas, grindims, kurių aukštis 55 mm 55
GESR9 55U V 7011 7405047 1 Vienetas
Instaliacinis elementas, apskritas, grindims, kurių aukštis 55 mm 55
GESR9 55U V 9011 7405049 1 Vienetas - Atsisiuntimai
-
Duomenų lapas OKA-G A 40140R9 / 7424326 , 0.19MB , pdfES atitikties deklaracija OKA-G A 40140R9 / 7424326 , 0.13MB , pdfREACH Atitikties deklaracija OKA-G A 40140R9 / 7424326 , 0.13MB , pdfRoHS Atitikties deklaracija OKA-G A 40140R9 / 7424326 , 0.13MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas OKA , 0.18MB , pdfMontavimo instrukcija Grindų kanalinės sistemos OKA-G ir OKA-W montavimo instrukcija , 3.48MB , pdfNėra šio gaminio aprašymų
