Prijungimo elementas, skirtas GES9, aukštis 40–70 mm
Art. Nr. 7424884 | EAN 4012195245155
- Prekės aprašymas
-

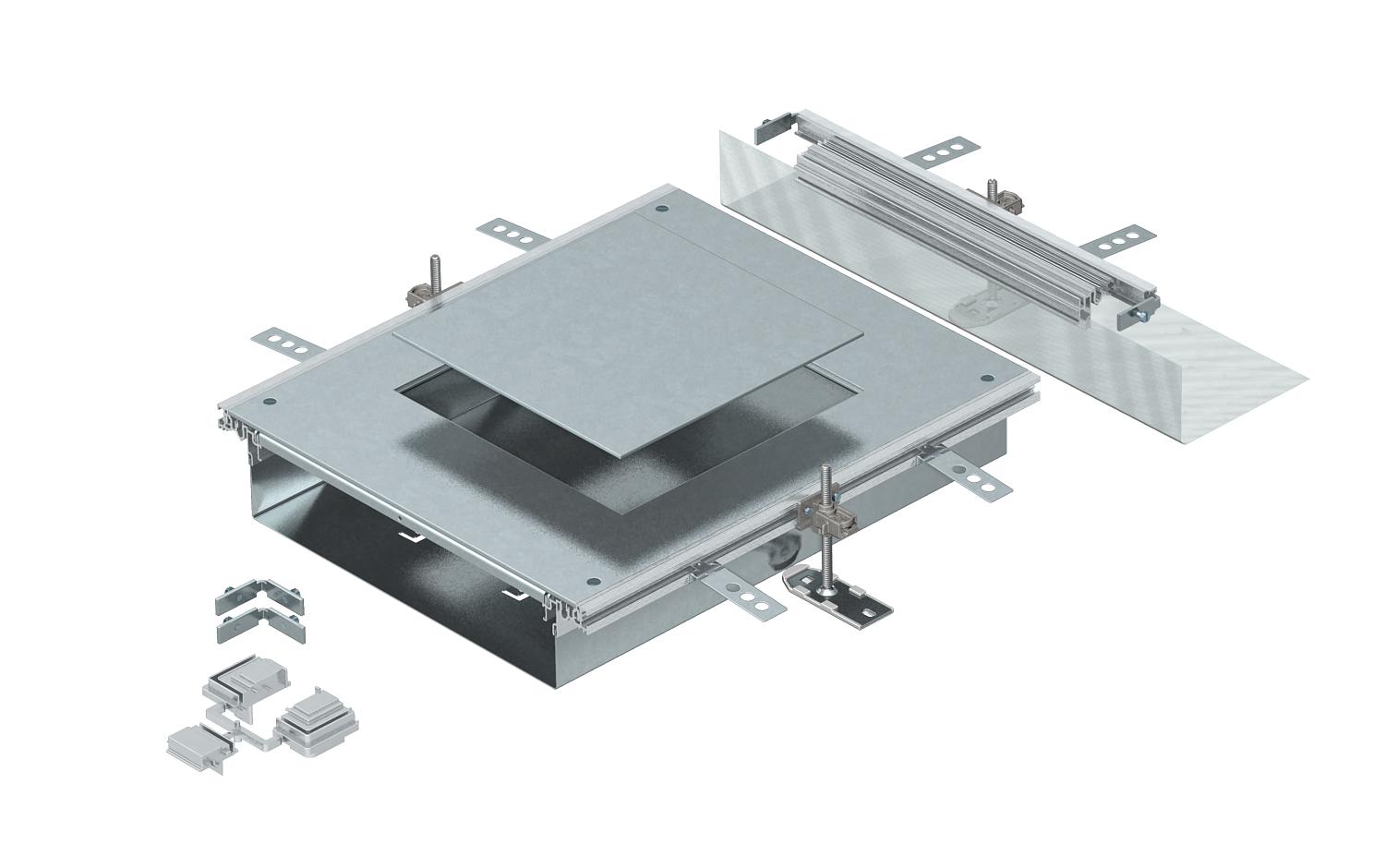

Prekės aprašymasMontuoti parengtas kanalo standartinis mazgas su įmontuojamuoju dangteliu prietaisui, skirtas standartiniam mazgui, kurio vardinis dydis 9, sumontuoti, susidedančiam iš kanalo pagrindo (grindų įdubos su šoniniais ir grindų dangos klojimo profiliais), kanalo dangčio su aklinai uždaryta montavimo anga ir kanalo galinės detalės. Į komplektaciją įeina 3 reguliuojamo aukščio atraminiai laikikliai, 3 atramos besiūlėms grindims, 1 dangčio sandūrų atrama ir 1 rinkinys, skirtas kampinei atšakai.
Montavimo angos dydis pakankamas, kad galima būtų montuoti kvadrato formos 9/55 dydžio standartinį liuką.
-
- Techniniai duomenys
-
Techniniai duomenys
Atitinka ROHS išskyrus atsiejami ne Dangteliai 1 Dangtelio medžiagos storis 4 Dangtelio tvirtinimas fiksuojant ne Gaminio serija OKA serija Maks. aukščio reguliavimo ribos 70 mm Maks. kanalo aukštis 70 mm Mažiausias liejamų grindų aukštis 40 Medžiaga Plienas Min. aukščio reguliavimo ribos 40 mm Min. kanalo aukštis 40 mm Montavimo anga grindiniam liukui Montavimo angos dangtelis taip Montavimo angų skaičius 1 Nuimama viršutinė dalis taip Paviršius cinkuotas juostiniu būdu Prietaisų dėžučių vardinis dydis 9 Standartinio mazgo įmontavimo anga kvadratinis Su iškyša taip Su pertvara ne Su potencialų išlyginimu ne Su prijungimo anga taip Tarpiklio įmontavimo galimybė taip Tinka išsiplėtimo siūlei ne Tinka pogrindiniam kanalui su dekoratyvine danga ne Tinka užbetonuojamam atviram pogrindiniam kanalui taip Tinka užbetonuojamam uždaram pogrindiniam kanalui ne Virš grindų montuojamos talpos įmontavimo anga ne Matmenys

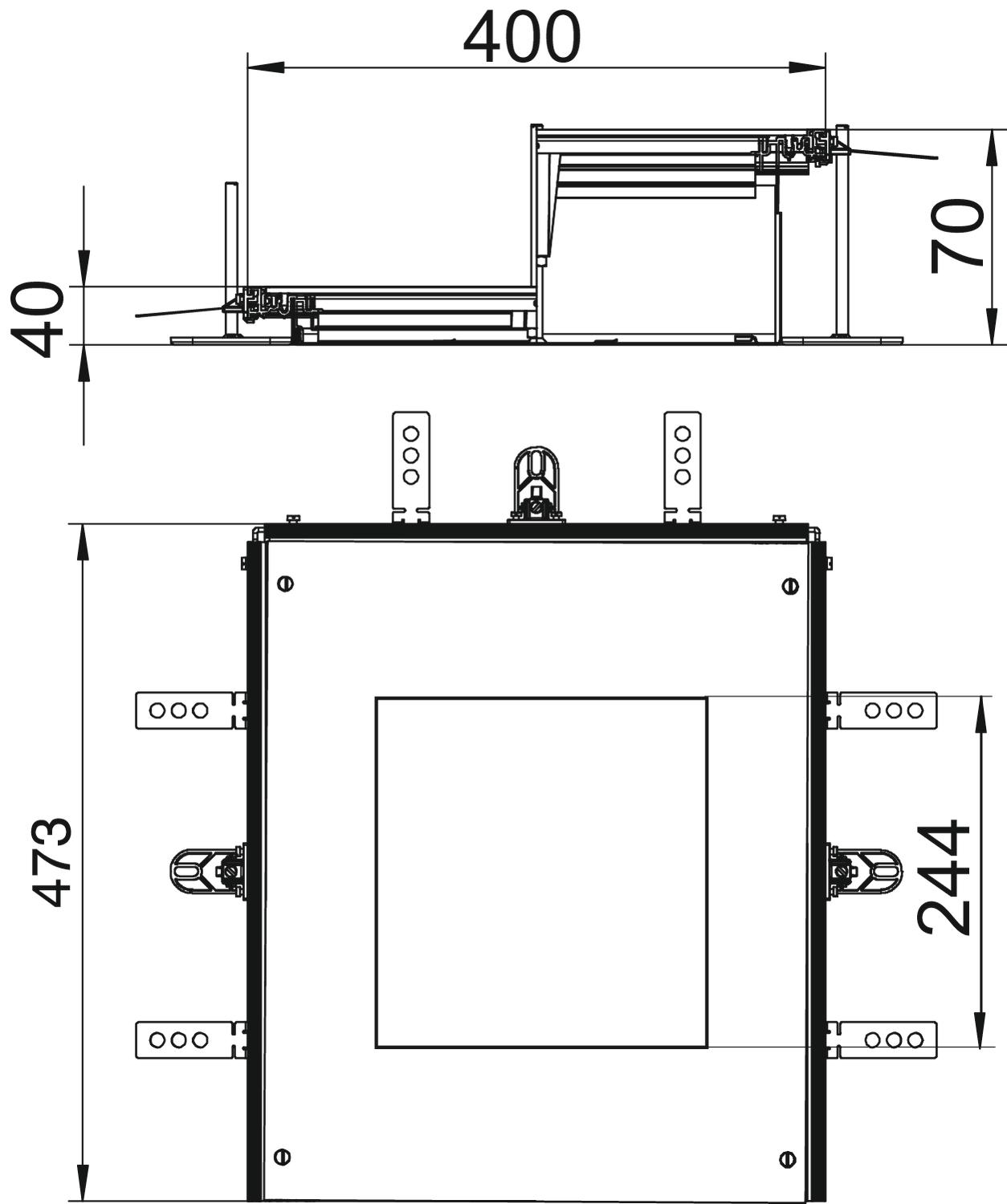

Ilgis 473 mm Matmuo A 400 mm Matmuo a 244 mm Matmuo h 40 mm Plotis 400 mm CO2 pėdsakas (Product Carbon Footprint)
CO2 vertės nustatymo data 2025-05-14T00:00:00.000+0200 CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 46,6284 kg CO2e / 1 Vienetas CO₂ Footprint (GWP) 46,6284 kg CO₂e Declared Unit (LCA) Vienetas Declared Unit Quantity (LCA) 1 - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Liukas, kvadratinis, grindims, kurių aukštis 55 mm 55

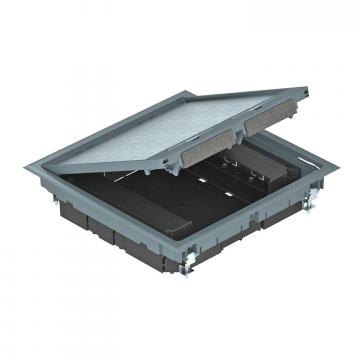

GES9 55U V 7011 7405037 1 Vienetas
Liukas, kvadratinis, grindims, kurių aukštis 55 mm 55

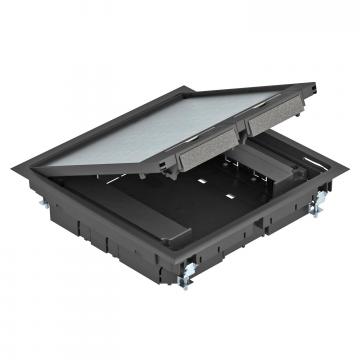

GES9 55U V 9011 7405039 1 Vienetas - Atsisiuntimai
-
Duomenų lapas OKA-W A 4030 9 / 7424884 , 0.19MB , pdfES atitikties deklaracija OKA-W A 4030 9 / 7424884 , 0.13MB , pdfREACH Atitikties deklaracija OKA-W A 4030 9 / 7424884 , 0.13MB , pdfRoHS Atitikties deklaracija OKA-W A 4030 9 / 7424884 , 0.13MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas OKA , 0.18MB , pdfMontavimo instrukcija Grindų kanalinės sistemos OKA-G ir OKA-W montavimo instrukcija , 3.48MB , pdfNėra šio gaminio aprašymų
