Atverčiama vamzdžių sistema „Quick“ greitam virštinkiniam montavimui
Idealus sprendimas greitam montavimui ir papildomam montavimui
Vamzdžių tvirtinimo sistema „Quick“ sujungia kabelių kanalų bei įprastinių elektros instaliacijos vamzdžių privalumus į apgalvotą virštinkinę sistemą.

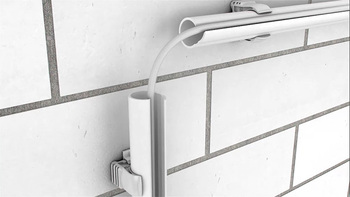

Kabeliai ir vamzdžiai klojami tiesiai atvertame „Quick“ vamzdyje kaip atvirame kabelių kanale. Įdėjus kabelį, „Quick“ vamzdis pasukamas „Quick“ apkaboje ir šitaip užfiksuojamas. Pakartotinę instaliaciją galima atlikti be jokių problemų, vamzdis „Quick“ lengvai atsidaro – tiesiog reikia atsukti.
Visi vamzdžio „Quick“ sistemos komponentai turi 90° alkūnę, T formos detalę ir jungiamas movas, jie yra keturių dydžių: M16, M20, M25 ir M32. Elektros instaliacijos vamzdį „Quick“ galima užsakyti atskirai arba kaip rinkinį su atitinkamomis „Quick“ apkabomis.

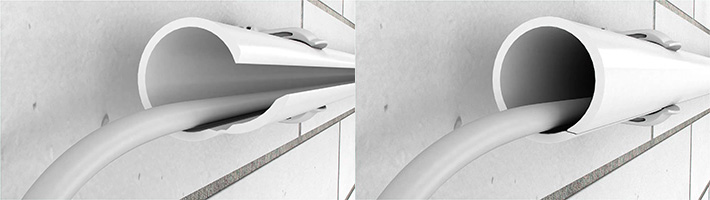

- Įdėjus kabelį „Quick“ elektros instaliacijos vamzdis pasukamas „Quick“ apkaboje ir šitaip patikimai užfiksuojamas. Be to galimas montavimas ir bet kada vėliau.
- „Quick“ vamzdžio lankstas pagamintas iš ypač elastingos ir minkštos medžiagos, todėl atidaryti ir uždaryti galėsite, kiek tik norėsite.
- Visi „Quick“ sistemos elektros instaliacijos vamzdžiai ir forminės detalės patikrinti pagal standartą DIN EN 50085-1 VDE.
Viena į kitą sukišamos forminės detalės užtikrina IP44 klasės kabelių ir laidų apsaugą
Iš dviejų dalių sudarytos „Quick“ sistemos forminės detalės paprastai užfiksuojamos ir leidžia greitai bei lengvai sujungti įprastinius elektros instaliacijos vamzdžius. Atidaryti formines detales vėlesniam montavimui taip pat labai paprasta: tiesiog įkiškite atsuktuvą į įpjovą, pasukite ir viskas. Jei „Quick“ serijos elektros instaliacijos vamzdžių ir forminių detalių tvirtinimui naudojamos „Quick“ apkabos , „Quick“ vamzdžių sistema užtikrina IP44 klasės apsaugą.

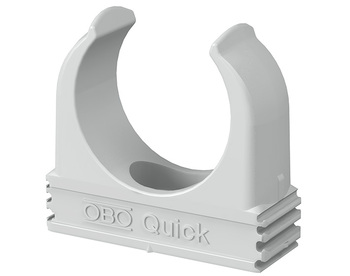

„Quick“ apkabos idealiai tinka „Quick“ serijos vamzdžiams tvirtinti. Jungimo paeiliui sistema leidžia lengvai sujungti „Quick“ apkabas vieną su kita ir pakanka vienos išgręžtos angos trims apkaboms pritvirtinti.
„Quick“ apkabos ypač efektyviai ir greitai tvirtinamos specialiomis mūrvinėmis 910 SD-Q 6x40. Apkaba ir mūrvinė įkalamos kartu, šitaip sutaupant laiko, nes nereikia įsukti varžto.
Naujoviškos apkabos tinka nuo 15,5 iki 63 mm skersmens kabeliams ir visiems metrinės sistemos vamzdžiams nuo M16 iki M63. Iki 230 N siekianti vamzdžių išrovimo jėga užtikrina, kad sistema patikimai prisitvirtins prie sienų ar lubų.
„Quick“ jungiamoji mova greitai ir patikimai sujungia du „Quick“ serijos elektros instaliacijos vamzdžius.
Su „Quick“ serijos T formos detale be problemų įrengsite ir T formos atšakas: tiesiog užmaukite bei užfiksuokite „Quick“ elektros instaliacijos vamzdžius ir viskas.

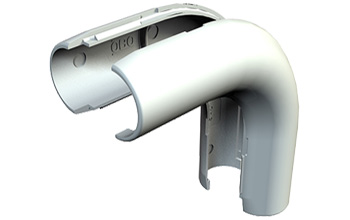

„Quick“ serijos 90° alkūnės forma idealiai tinka vidinio ar išorinio kampo instalicijai.
„Quick“ serijos vamzdžių žirklės leidžia tiksliai ir be atplaišų sutrumpinti „Quick“ serijos elektros instaliacijos vamzdžius, kurių skersmuo nuo M16 iki M32.
