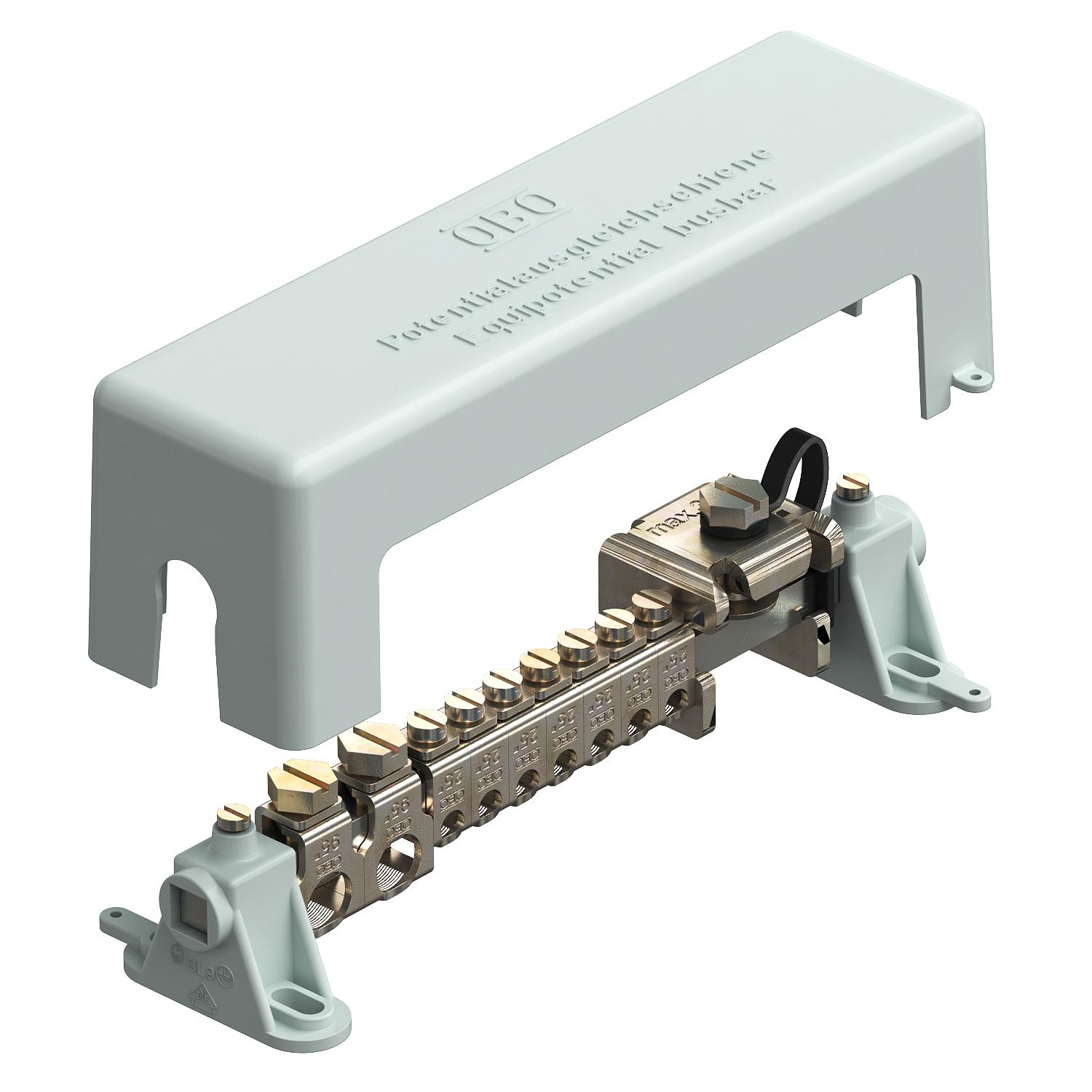

Potencialų išlyginimo šyna mont.pastatuose, patikrintas pagal VDE 217 | 63 | 67,5 | | pilka

Potencialų išlyginimo šyna mont.pastatuose, patikrintas pagal VDE

Art. Nr. 5015650 | EAN 4012195378556

Art. Nr. / Tipas

Ilgis

Plotis

Aukštis

Spalva

Prekės aprašymas

Prekės aprašymas

Potencialų išlyginimo šyna, atitinkanti DIN VDE 0100-410/-540 ir apsaugos nuo žaibo potencialų išlyginimas pagal DIN VDE 0185-305

• Pagal VDE 0618, 1 dalį
• Su gnybtais (10 x 10 mm) iš žalvario, nikeliuotu
• Su saugiais kontaktais iš galvanizuoto plieno
• dangtelis ir šynos laikikliai pagaminti iš polistirolo, pilkos spalvos
• Dangtelis plombuojamas / ženklinamas
• Atsparus žaibo srovei – 100 kA (10/350)
• Apkaba su varžtų fiksatoriumi, kad neatsilaisvintų (pvz., to reikalaujama pramonėje)

Prijungimo galimybės:
• 7 viengysliai ar daugiagysliai 2,5–25 mm² laidai arba plonagysliai laidai iki 16 mm² (maks. skersmuo – 7 mm)
• 2 viengysliai arba daugiagysliai 25–95 mm² laidininkai arba plonagysliai laidai iki 70 mm² (maks. skersmuo – 13,5 mm)
• 1 juostinis laidininkas – 30 x 3,5 mm

su plombuojamu dangteliu, iš smūgiams atsparaus plastiko

Techniniai duomenys

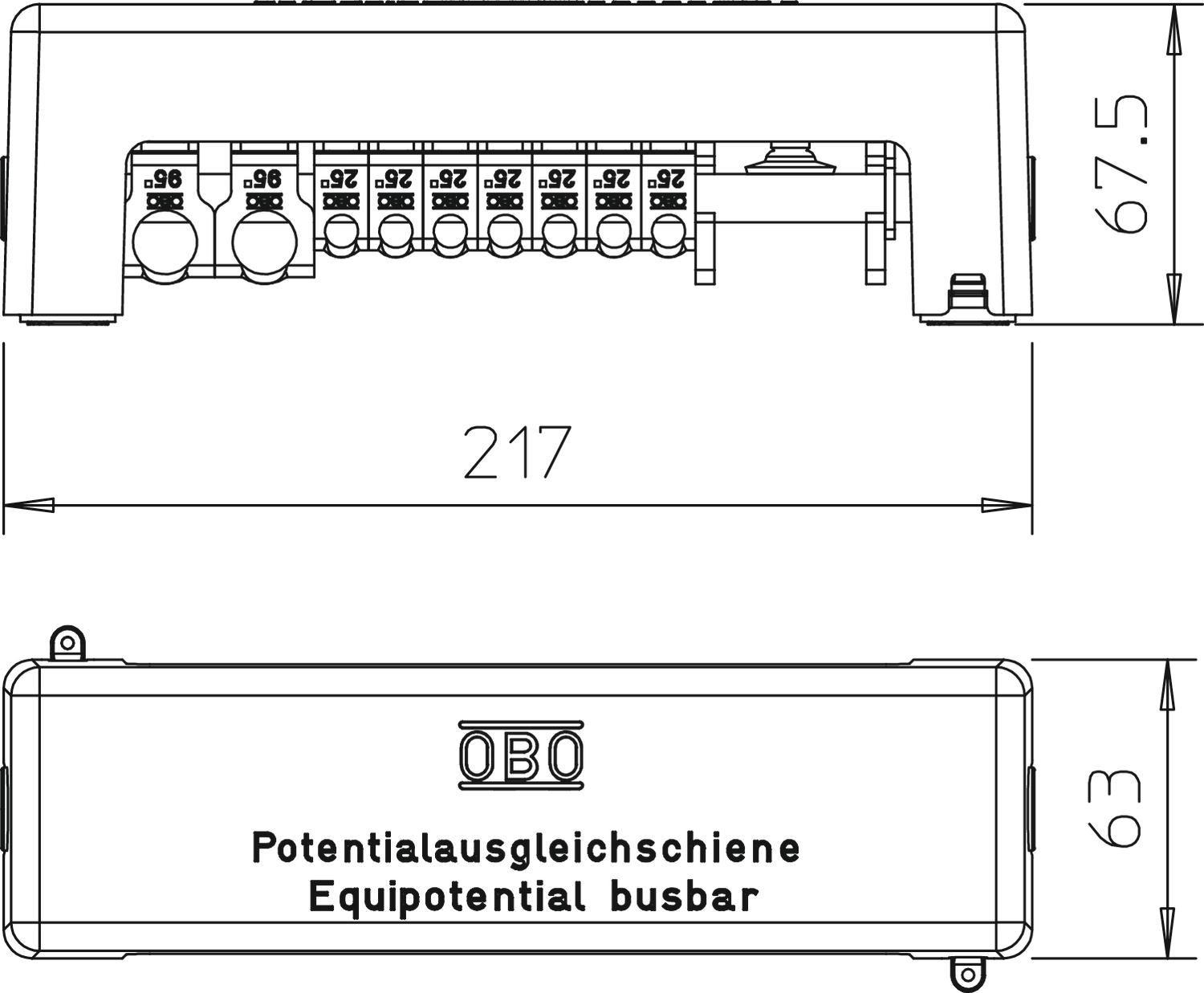

Matmenys

Aukštis	67,5 mm
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	1,778 kg CO2e / 1 Vienetas
Dydis	217mm
Gnybto medžiaga	Plienas
Gnybto paviršius	galvaniškai cinkuotas
Ilgis	217 mm
Išvadas	su dangčiu
Izoliatorius	taip
Jungčių skaičius, juostinis laidininkas iki 30 mm	1

Konstrukcinė forma	Modulinis montavimas
Kontaktų bėgelio medžiaga	Žalvaris
Kontaktų bėgelio paviršius	Nikeliuotas
Medžiaga	Žalvaris
Monolitinio kabelio iki 25 mm² prijungimų skaičius	7
Monolitinio kabelio iki 95 mm² prijungimų skaičius	2
Plotis	63 mm
Spalva	pilka

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Spalva	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
1801 VDE	217 mm	63 mm	67,5 mm	pilka	5015650	Vienetas	1 Vienetas
1801 FIN	-	-	-	-	5015680	Vienetas	1 Vienetas

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis

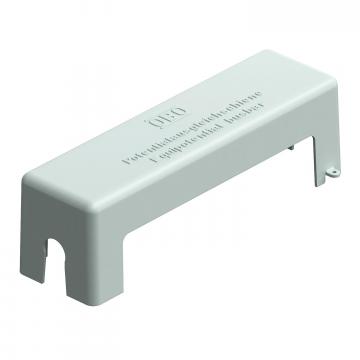

Dangtelis, skirtas 1801 VDE	1801 AH	5015707	Vienetas	1 Vienetas

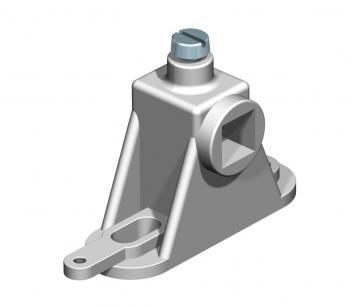

Šynos kojelė, skirta tipui 1801 VDE	1801 SCH	5015715	Vienetas	10 Vienetas

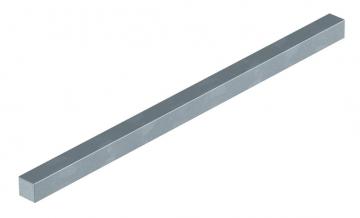

Montažinė šyna, skirta 1801 VDE	1801 KL1	5015723	Vienetas	1 Vienetas

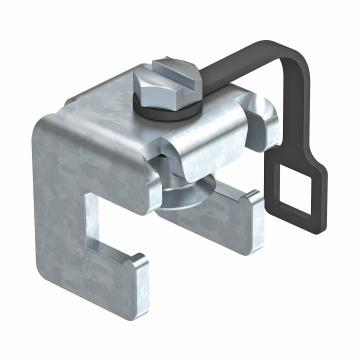

Gnybtas juostai iki FL 30, 1801 VDE	1801 RK30	5015731	Vienetas	1 Vienetas

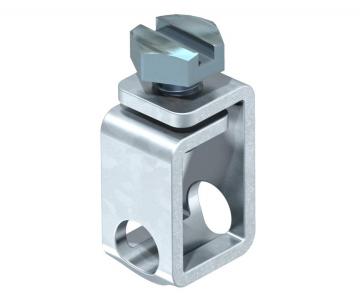

Apvalaus laidininko (vielos) prij.gnybtas iki 25 mm², 1801 VDE	1801 RK25	5015758	Vienetas	10 Vienetas

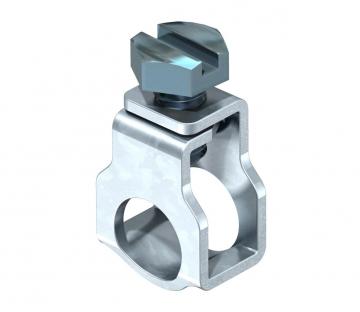

Apvalaus laidininko (vielos) prij.gnybtas nuo 25 mm², 1801 VDE	1801 RK95	5015766	Vienetas	10 Vienetas

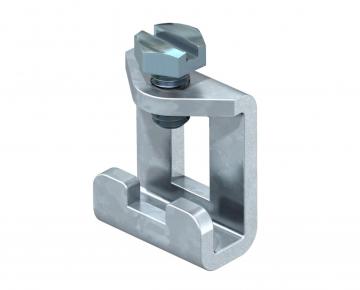

Gnybtas juostai nuo FL 30, 1801 VDE	1801 RK40	5015774	Vienetas	1 Vienetas
