Pastaba: Ši prekė nebegaminama.

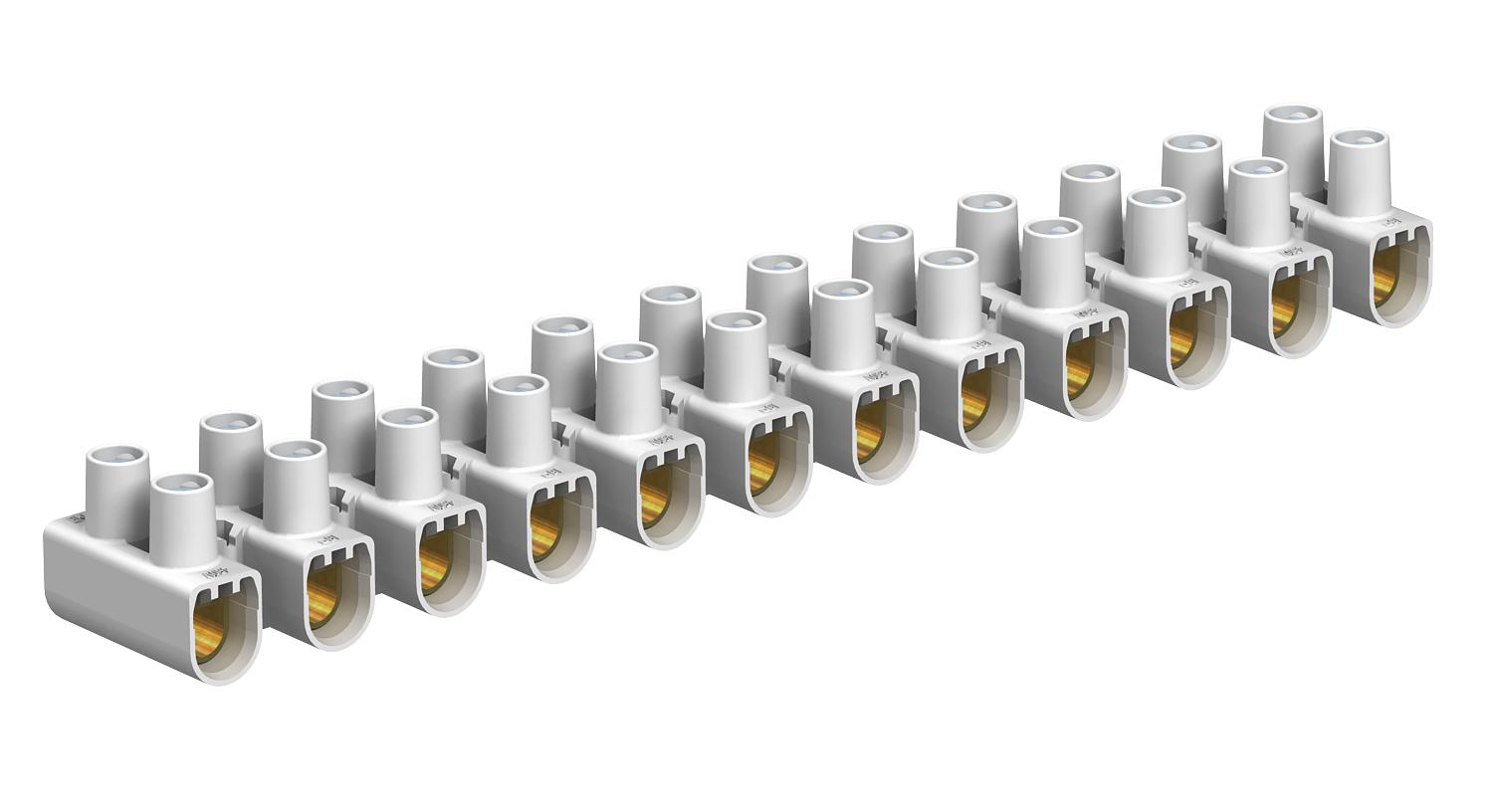

Nuosekliai jungiami gnybtai 16 mm², polipropileniniai
Art. Nr. 2056550 | EAN 4012195702436
- Prekės aprašymas
-
Prekės aprašymasPatikrinta pagal EN 60998.
Plieniniai gnybtai, plieniniai varžtai, cinkuoti galvaniniu būdu ir skaidriai pasyvuoti, 12 polių, į atskirus gnybtus padalinamos kaladėlės sukant traukiant (angl. twist'n'pull).
Nukreipti į viršų varžtai, neiškrentantys.
Maks. leistina aplinkos temperatūra pagal EN 60998: nuo -5 iki +80 °C.
Vardinis skersmuo 16 - mm²
Vardinė įtampa 450 V
Vardinė srovė 76 A
Maks. prijungiama kiekvienoje pusėje: 16 mm² viengyslis laidas arba 10 mm² daugiagyslis laidas bei 6 mm² lankstus laidas.
-
- Techniniai duomenys
-
Techniniai duomenys
Aplinkos temperatūra 80 °C Atstumas tarp gręžtinių skylių centrų 15 mm Dydis 16,0mm² Elektros jungties 1 tipas Varžtinė jungtis Elektros jungties 2 tipas Varžtinė jungtis Gnybtų vietų skaičius 12 Jungties vieta šoninis Kiekvieno poliaus gnybtų skaičius 2 Konstrukcija, patikrinta sprogioje aplinkoje ne Maks. naudojimo temperatūros diapazonas 80 °C Medžiaga Polipropilenas Min. naudojimo temperatūros diapazonas -5 °C Min. vardinis skerspjūvis 16 mm² Permatomas ne Polių skaičius 12 Prijungiamų laidų maks. skersmuo, daugiagyslis 10 mm² Prijungiamų laidų maks. skersmuo, plonagyslis be gyslos galo įvorės 6 mm² Prijungiamų laidų maks. skersmuo, plonagyslis su gyslos galo įvore 16 mm² Prijungiamų laidų min. skersmuo, daugiagyslis 4 mm² Prijungiamų laidų min. skersmuo, plonagyslis be gyslos galo įvorės 4 mm² Prijungiamų laidų min. skersmuo, plonagyslis su gyslos galo įvore 4 mm² Reikalinga galinė plokštelė ne Skerspjūvis Maks. prijungiama kiekvienoje pusėje: 16 mm² viengyslis laidas arba 10 mm² daugiagyslis laidas bei 6 mm² lankstus laidas mm² Spalva balta Tinka daugiagysliams laidininkams taip Tinka lankstiems kabeliams taip Tinka viengyslis kabelis taip Vardinė įtampa 450 V Vardinė srovė 76 A Matmenys
Aukštis 20,7 mm Ilgis 175 mm Plotis 25 mm - Visi tipai
- Atsisiuntimai
-
Duomenų lapas 78 CE WS/EKL 3 S / 2056550 , 0.23MB , pdfES atitikties deklaracija 78 CE WS/EKL 3 S / 2056550 , 0.13MB , pdfES atitikties deklaracija ES atitikties deklaracija ,UK Atitikties Deklaracija 78 CE WS/EKL 3 S / 2056550 , 0.10MB , pdfREACH Atitikties deklaracija 78 CE WS/EKL 3 S / 2056550 , 0.12MB , pdfRoHS Atitikties deklaracija 78 CE WS/EKL 3 S / 2056550 , 0.12MB , pdf
