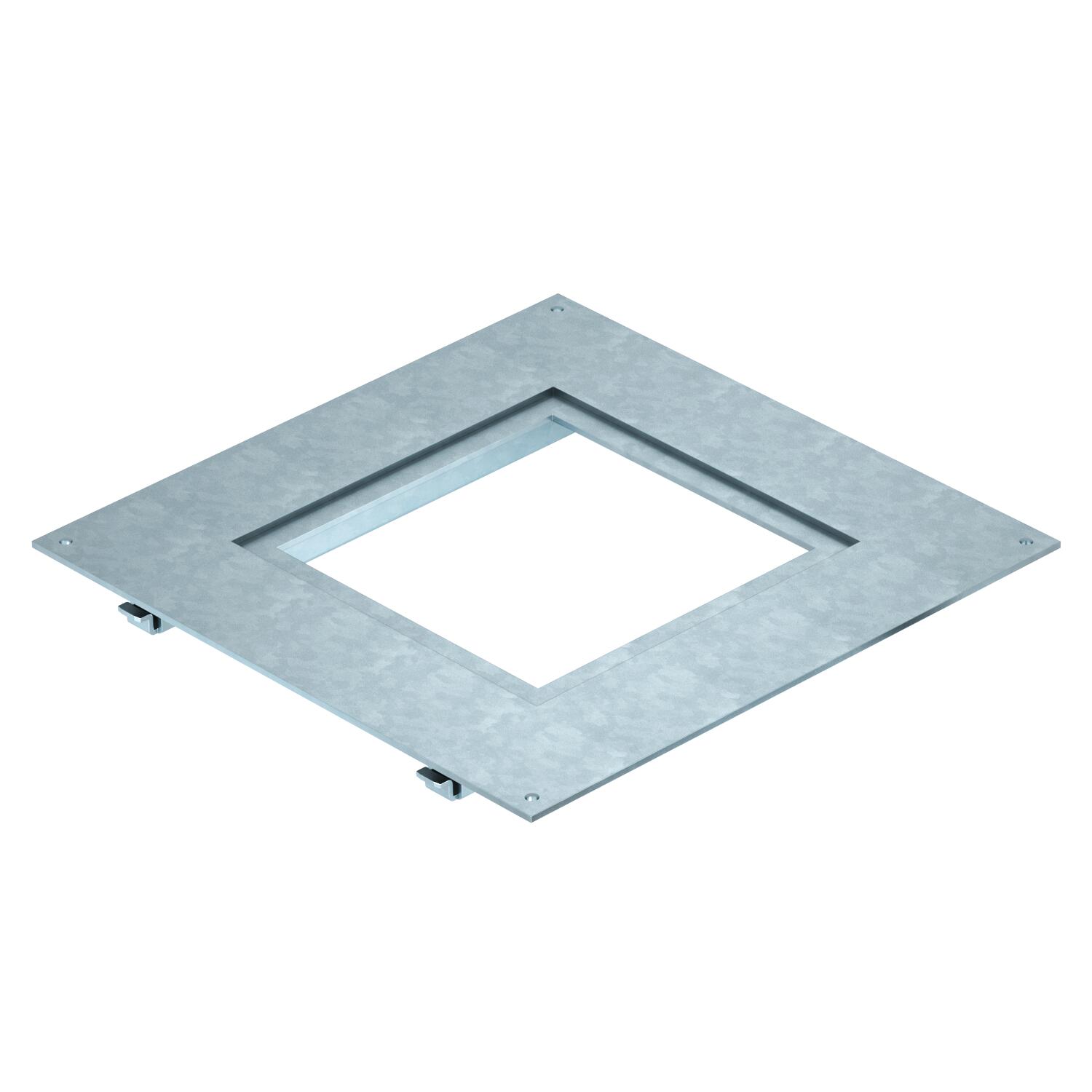

Movable mounting lid for UZD350, nominal size 4
Art. Nr. 7400506 | EAN 4012197483661
- Prekės aprašymas
-
Prekės aprašymasMovable mounting lid for underfloor junction and branch boxes of type UZD350-4 for the installation or creation of an installation unit. Suitable for height-adjustable cassettes of nominal size 4. For later adaptation of the cassette position to the floor design, after the underfloor junction box has been mounted. Horizontal moving of the cassette by 17 mm in all directions possible (max. 34 mm), based on a centralised position Possible rotation up to 7°.
-
- Techniniai duomenys
-
Techniniai duomenys
Atitinka ROHS taip Dydis 383x383x26 Maks. kanalo plotis 350 mm Medžiaga Plienas Medžiagos storis 4 mm Min. kanalo plotis 190 mm Montavimo anga kvadratinis Montavimo angos dangtelis ne Pagrindo priežiūra sausas Paviršius cinkuotas juostiniu būdu Prietaisų dėžučių vardinis dydis 4 Pritaikytas didelėms apkrovoms ne Tarpiklio įmontavimo galimybė ne Tinka pogrindiniam kanalui su dekoratyvine danga taip Tinka užbetonuojamam uždaram pogrindiniam kanalui ne Vardinis dydis 350 mm Virš grindų montuojamos talpos įmontavimo anga ne Matmenys

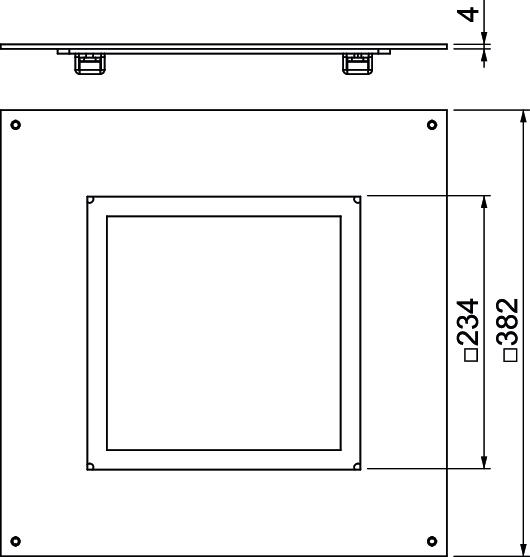

Aukštis 4 mm Ilgis 383 mm Matmuo a 234 mm Matmuo A 383 mm Plotis 383 mm - Visi tipai
- Atsisiuntimai
-
Duomenų lapas DUG 350 V4 / 7400506 , 0.16MB , pdfMontavimo instrukcija Mounting cover for UZD350 with RKN4/RKN9 DUG V4/9 350 , 0.74MB , pdfNėra šio gaminio aprašymų
