Mažasis paskirstymo skydelis, 3 vietų, tuščias, polistirenas
Art. Nr. 2008820 | EAN 4012196465705
- Prekės aprašymas
-

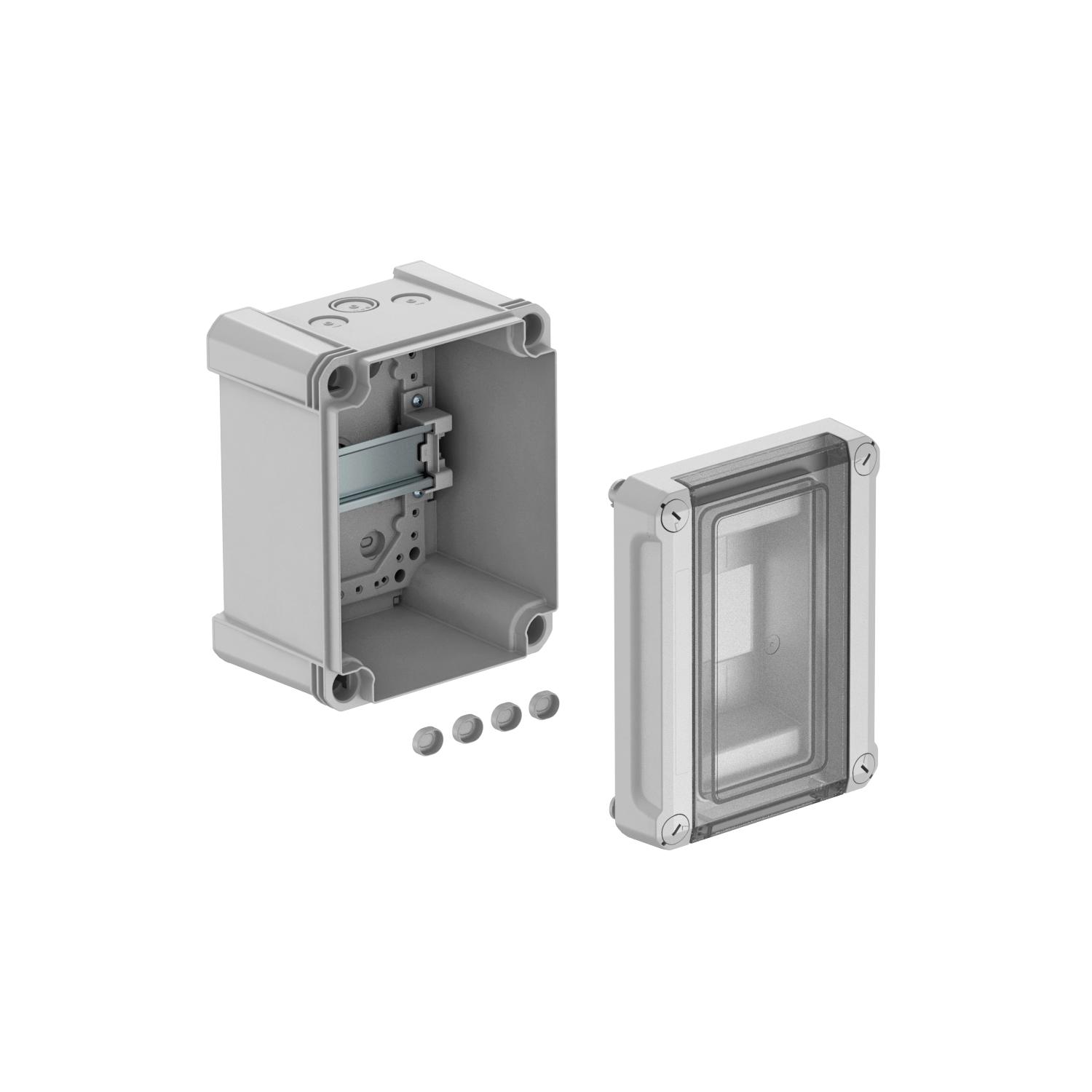

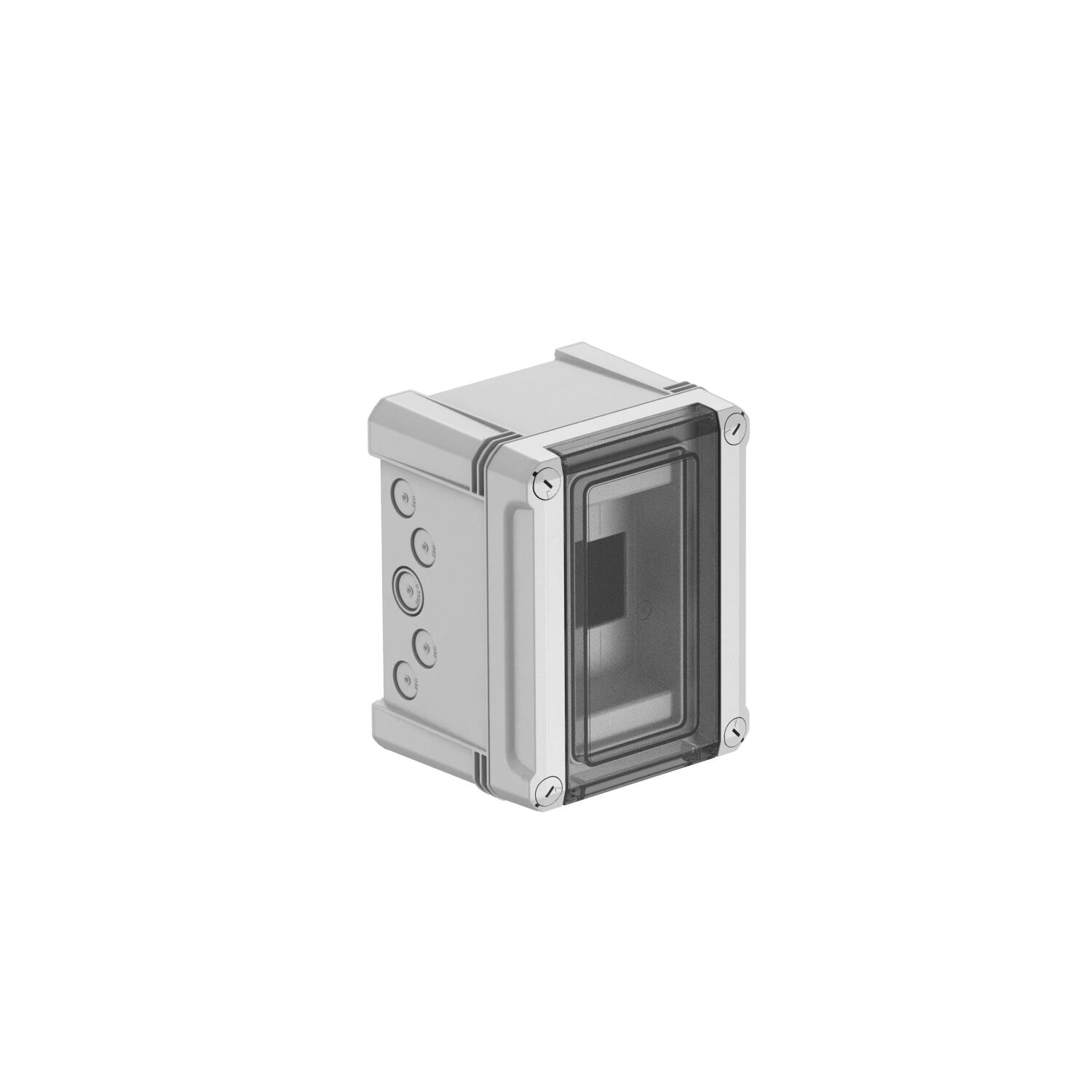

Prekės aprašymasMažasis paskirstymo skydelis, virštinkiniam montavimui, elektros daliniam paskirstymui vidaus ir apsaugotose lauko srityse pagal IEC 439-3. Su iš anksto sumontuotu 35 mm apsauginiu profiliuotu bėgeliu. IP66 apsaugos klasė ir apsaugos rūšis IK 06. Permatomas dangtelis priveržimui, su išpjova.
- visiškai izoliuotas daugiausiai 3 moduliams
- 2 išmušimo angos Ø 20 mm viršuje ir apačioje
- 1 kombinuota išmušimo anga, Ø 20/25 mm, viršuje ir apačioje
- 4 užsukami dangteliai
Mažasis paskirstymo skydelis PS tinka montuoti patalpoje ir apsaugotose lauko srityse.
Vardinė srovė 40 A
Galios praradimas esant 40 K 17 W
Išmatuota įtampa: 400 V
Išmatuota darbinė įtampa: 400 V
III kat. viršįtampio srovės atsparumas Uimp: 4 kV
Virštinkinis mažasis skirstytuvas, izoliuotas maks. 3 vnt. dengiamųjų juostų. 3 vnt. viršutinėje ir apatinėje dalyse išmuštų angų (2x Ø20 ir 1x Ø20/25) įsk. iš anksto surinktą 35 mm laikomąjį bėgelį. Keturios varžto galvutės apsaugo nuo nepageidaujamo „galios perviršio“.
-
- Techniniai duomenys
-
Techniniai duomenys
Apsaugos rūšis IP66 Dangčio rūšis Dangtis DIN bėgelis taip Dydis 150x190x125 Eilių skaičius 1 EMS tipas ne Instaliacinio mažojo paskirstymo skydelio montavimo būdas Montavimas Mažojo paskirstymo skydelio dangčio modelis su išpjova Medžiaga Polistirolas Permatomas dangtelis taip Saugos laipsnis IK kodas IK07 Skirstymo blokų plotis 3 Spalva šviesiai pilka; RAL 7035 Su fiksatoriumi ne Su montavimo plokšte ne Tvirtinimo galimybė taip Vardinė įtampa 400 V Vardinė srovė 40 A Matmenys

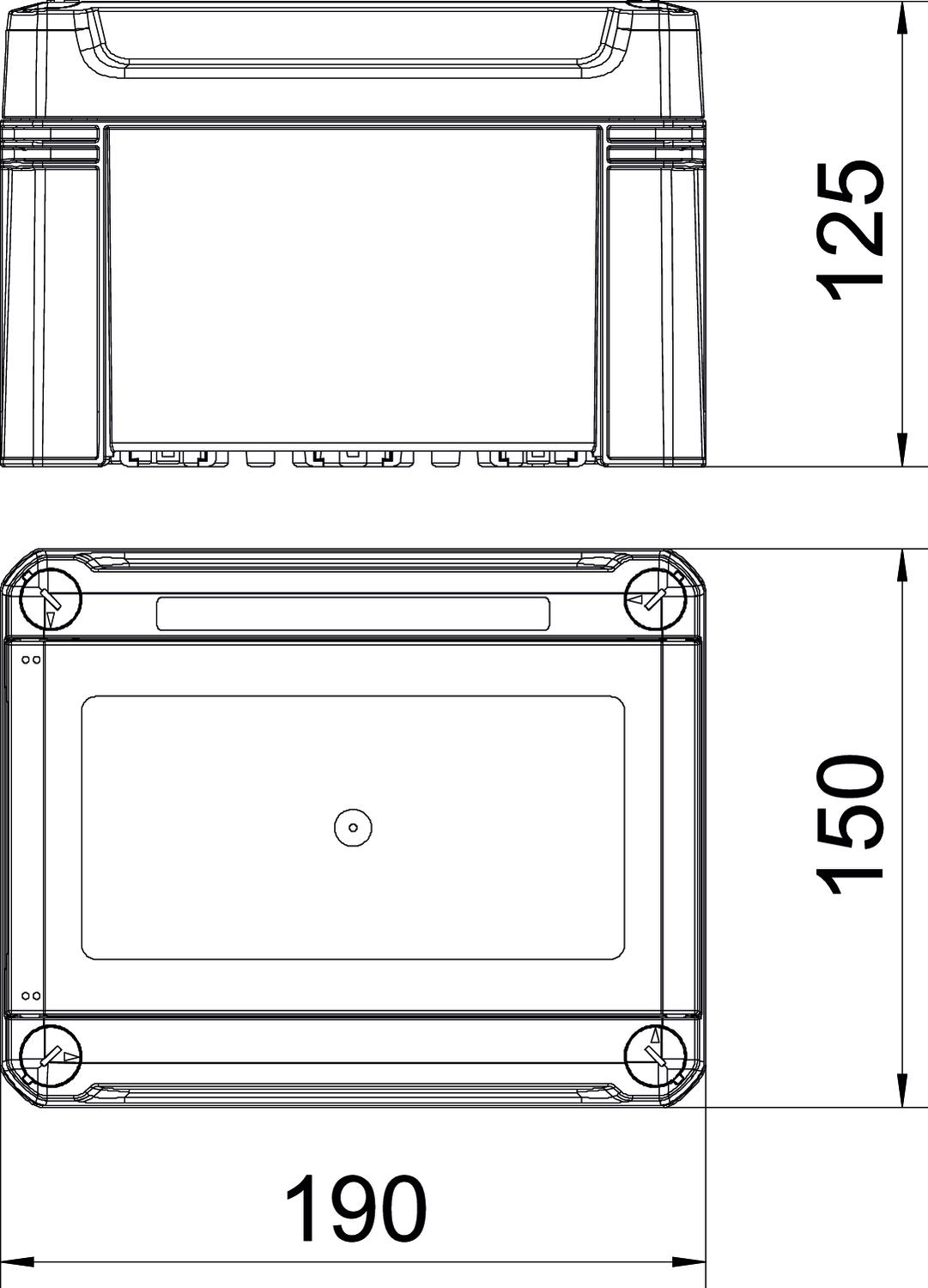

Aukštis 126 mm Ilgis 191 mm Plotis 151 mm CO2 pėdsakas (Product Carbon Footprint)
CO2 vertės nustatymo data 2025-05-14T00:00:00.000+0200 CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 2,3856 kg CO2e / 1 Vienetas CO₂ Footprint (GWP) 2,3856 kg CO₂e Declared Unit (LCA) Vienetas Declared Unit Quantity (LCA) 1 - Visi tipai
- Atsisiuntimai
-
Duomenų lapas SDB 03L PS / 2008820 , 0.35MB , pdfES atitikties deklaracija SDB 03L PS / 2008820 , 0.06MB , pdfREACH Atitikties deklaracija SDB 03L PS / 2008820 , 0.12MB , pdfRoHS Atitikties deklaracija SDB 03L PS / 2008820 , 0.13MB , pdfPrekės ženklo leidimas VDE prekių ženklo leidimas, mažasis paskirstymo skydelis SDB. , 0.16MB , pdfNaudojimo instrukcija Gręžimo šablonai X10, SDB03, SDB05 , 0.09MB , pdf
