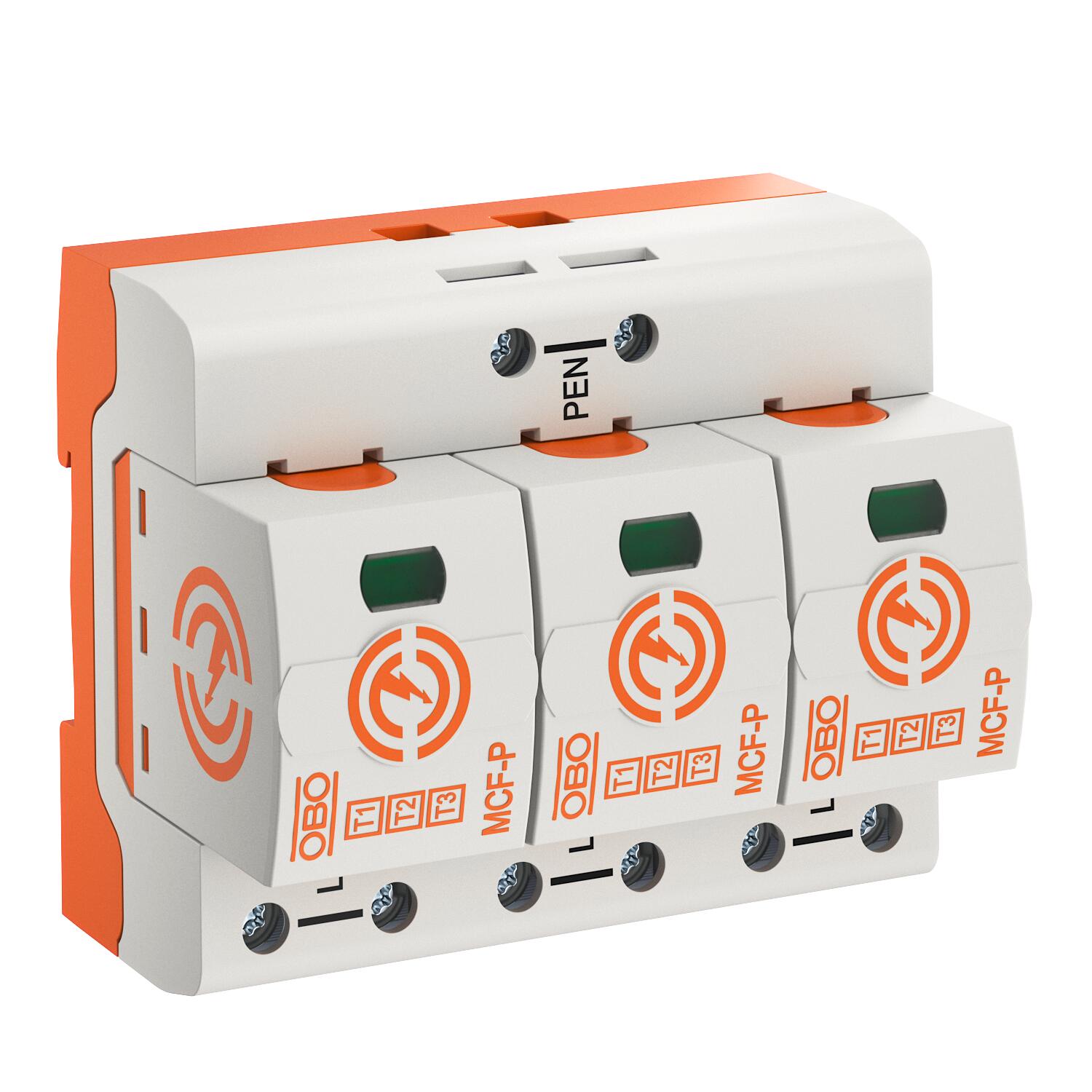

Lightning current arrester MCF-P, 3-pole
Art. Nr. 5096945 | EAN 4012197505165
- Prekės aprašymas
-
Prekės aprašymasKombinuotas iškroviklis, žaibo srovės iškroviklis, tipas 1
• apsaugos lygis <1,3 kV tai leidžia apsaugoti prietaisus
• potencialams išlyginti pagal VDE 0185-305 (IEC 62305)
• žaibo srovės iškrovos dydis 50 kA (10/350) vienam poliui ir iki 150 kA (10/350) iš viso
• slopina tinklo antrinę srovę 25 kA Ipeak, reikalingas iškroviklio saugiklis, jei srovėvirš 500 A , tipas gL/gG
• tinka naudoti apskaitos skyduose pagal VDEW direktyvą
• uždaro tipo, saugaus uždaro korpuso kibirkštiniai iškrovikliai, skirti naudoti paskirstymo skyduose
Naudojimas: pramoniniuose įrenginiuose ir pastatuose, priskirtuose I – IV išorinės apsaugos nuo žaibo klasei.
* Komplektas = viršutinė ir apatinė dalis
-
- Techniniai duomenys
-
Techniniai duomenys

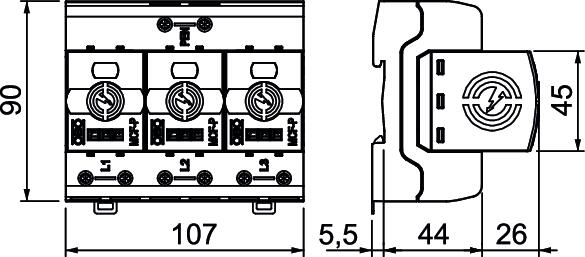

1 tipo patikros klasė taip Apsaugos lygis [L-N] ≤1,5 Apsaugos rūšis IP20 Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle 50 kA eff Aukščiausia nuolatinė įtampa (L-N) 255 V Aukštis 90 mm CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 2,6574 kg CO2e / 1 Vienetas Didžiausia ilgalaikė įtampa AC 255 V Dydis 255V Ilgis 70 mm Integruotas įvadinis saugiklis ne Išpučiamasis ne Kiti tinklo tipai ne Maks. laidų skersmuo, lankstus (plonagyslis) 2 AWG Maks. laidų skersmuo, lankstus (plonagyslis) 35 mm² Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 2 AWG Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 35 mm² Maks. naudojimo temperatūros diapazonas 70 °C Maks. oro drėgnumas 95 % Maks. tinklo viršįtampio apsauga 315 A gL/gG Maksimali impulsinė nuotėkio srovė (8/20 μs) [L-N] 50 kA Maksimalus priešsaugiklis 315 A Min. laidų skersmuo, lankstus (plonagyslis) 16 AWG Min. laidų skersmuo, lankstus (plonagyslis) 1,5 mm² Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 1,5 mm² Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 16 AWG Min. naudojimo temperatūros diapazonas -40 °C Min. oro drėgnumas 5 % Montavimo būdas 35 mm DIN bėgelis Nuotolinio signalizavimo įtaisas ne OBO_vardinė apkrovos srovė (įvesties / išvesties gnybtas) 125 A Plotis 108 mm Polių konstrukcija 3 Signalizavimas prietaise optinis SPD pagal EN 61643-11 Tipas 1+2 SPD pagal IEC 61643-1 I+II klasė Sukimo momentas 5 Nm Tinka naudoti lauke ne Tinklo forma TN-C Tinklo tipas DC ne Tinklo tipas IT ne Tinklo tipas TN ne Tinklo tipas TN-C taip Tinklo tipas TN-C-S ne Tinklo tipasTN-S ne Tinklo tipasTT ne TOV įtampa [L-N] – atlaikymo režimas – 5 s 345 V TOV įtampa [L-N] – saugus režimas pabaiga – 120 min 440 V Vardinė impulsinė nuotėkio srovė (8/20 µs) 35 kA Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N] 35 kA Vardinė įtampa AC (50 / 60 Hz) 230 V Žaibo išlydžio srovė (10/350) [bendra] 105 kA Žaibo išlydžio srovė (10/350 μs) 35 kA - Visi tipai
- Atsisiuntimai
-
Montavimo instrukcija Lightning current arrester MCF-P series , 1.19MB , pdf
