Lightning current arrester MCF-C 1 | 25 | taip | 440 | IP20

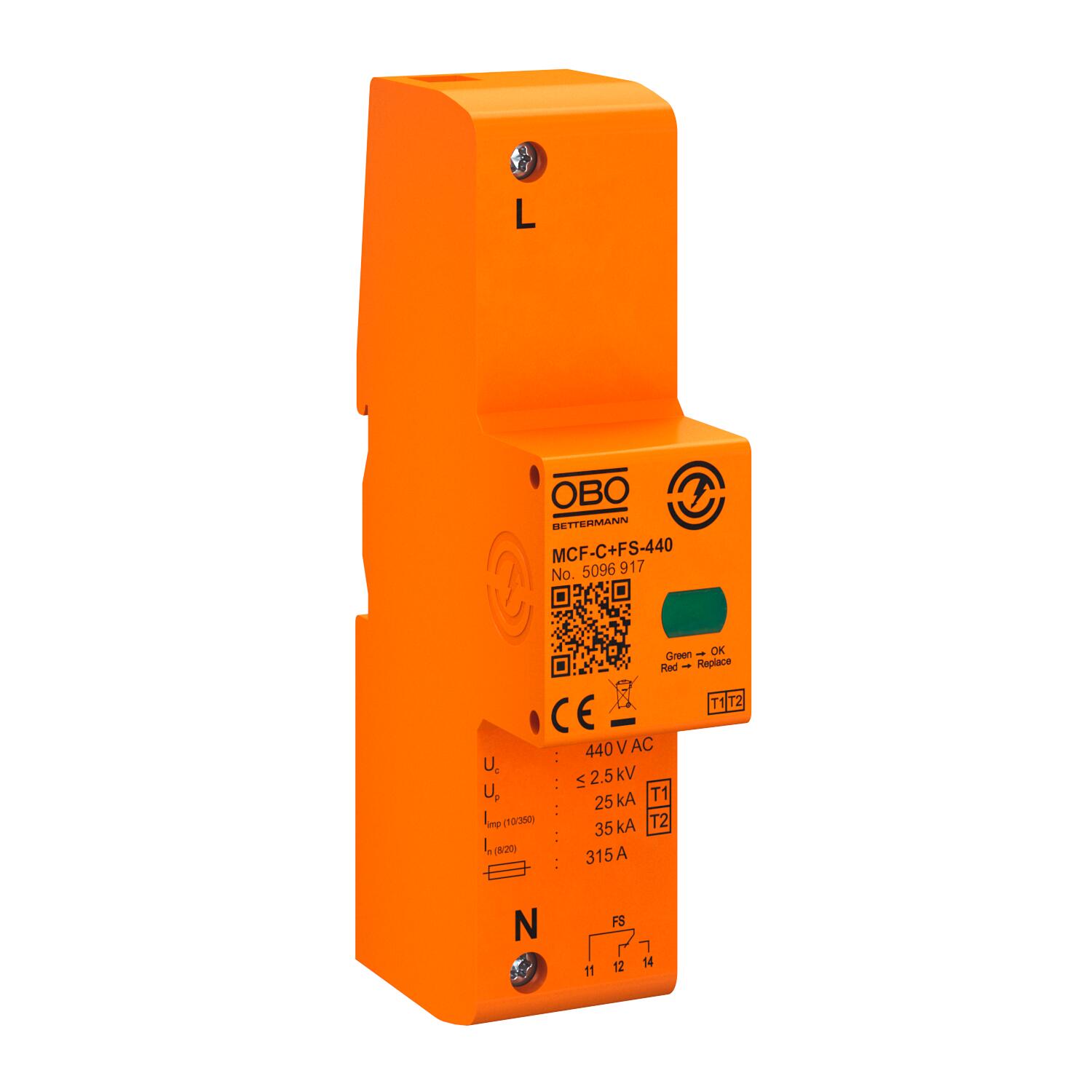

Lightning current arrester MCF-C

Art. Nr. 5096917 | EAN 4012197431808

Art. Nr. / Tipas

Polių konstrukcija

Žaibo išlydžio srovė (10/350 μs)

Nuotolinio signalizavimo įtaisas

Didžiausia ilgalaikė įtampa AC

Apsaugos rūšis

Prekės aprašymas

Prekės aprašymas

Kombinuotas iškroviklis, žaibo srovės iškroviklis, tipas 1

• apsaugos lygis <1,3 kV tai leidžia apsaugoti prietaisus

• potencialams išlyginti pagal VDE 0185-305 (IEC 62305)

• žaibo srovės iškrovos dydis 50 kA (10/350) vienam poliui ir iki 150 kA (10/350) iš viso

• slopina tinklo antrinę srovę 25 kA Ipeak, reikalingas iškroviklio saugiklis, jei srovėvirš 500 A , tipas gL/gG

• tinka naudoti apskaitos skyduose pagal VDEW direktyvą

• uždaro tipo, saugaus uždaro korpuso kibirkštiniai iškrovikliai, skirti naudoti paskirstymo skyduose

Naudojimas: pramoniniuose įrenginiuose ir pastatuose, priskirtuose I – IV išorinės apsaugos nuo žaibo klasei.
* Komplektas = viršutinė ir apatinė dalis

Techniniai duomenys

Techniniai duomenys

1 tipo patikros klasė	taip
Antrinės srovės slopinimo geba (eff) [N-PE]	50 kA
Apsaugos lygis [L-N]	≤2,5
Apsaugos rūšis	IP20
Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle	50 kA eff
Aukščiausia nuolatinė įtampa (L-N)	440 V

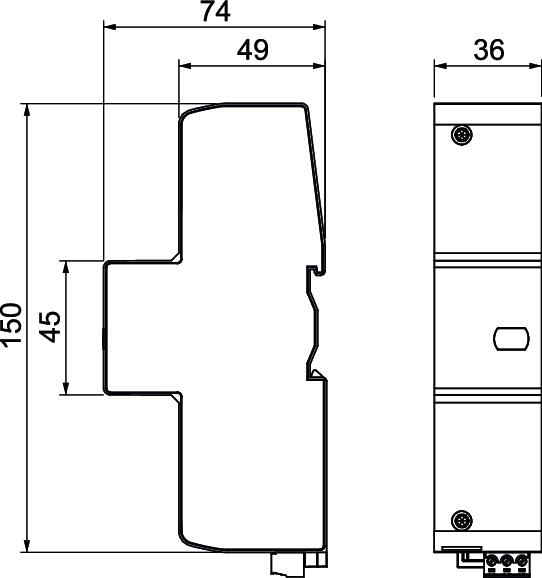

Aukštis	74,5 mm
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	0,6563 kg CO2e / 1 Vienetas
Didžiausia ilgalaikė įtampa AC	440 V
Dydis	440V
FM kontaktai	Keitiklis
Ilgis	150 mm
Integruotas įvadinis saugiklis	ne
Išpučiamasis	ne
Jungimo galia AC	230 V; 0,5 A
Jungimo galia DC	230 V; 0,1 A / 75 V; 0,5 A
Kiti tinklo tipai	ne
Maks. darbinė temperatūra	80 °C
Maks. laidų skersmuo, lankstus (plonagyslis)	25 mm²
Maks. laidų skersmuo, lankstus (plonagyslis)	3 AWG
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2 AWG
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. naudojimo temperatūros diapazonas	80 °C
Maks. oro drėgnumas	95 %
Maks. prijungimo skerspjūvis FM gnybtai	1,5 mm²
Maks. prijungimo skerspjūvis FM gnybtai	16 AWG
Maks. tinklo viršįtampio apsauga	315 A gL/gG
Maksimalus priešsaugiklis	315 A
Min. darbinė temperatūra	-40 °C
Min. laidų skersmuo, lankstus (plonagyslis)	10 AWG

Min. laidų skersmuo, lankstus (plonagyslis)	6 mm²
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	6 mm²
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	10 AWG
Min. naudojimo temperatūros diapazonas	-40 °C
Min. oro drėgnumas	5 %
Min. prijungimo skerspjūvis FM gnybtai	0,5 mm²
Min. prijungimo skerspjūvis FM gnybtai	21 AWG
Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	taip
Plotis	36 mm
Polių konstrukcija	1
Signalizavimas prietaise	optinis
Spalva	oranžinė
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
Tinka naudoti lauke	ne
Tinklo tipas DC	ne
Tinklo tipas IT	taip
Tinklo tipas TN	taip
Tinklo tipas TN-C	taip
Tinklo tipas TN-C-S	taip
Tinklo tipasTN-S	taip
Tinklo tipasTT	taip
TOV įtampa [L-N] – atlaikymo režimas – 5 s	580 V
TOV įtampa [L-N] – saugus režimas pabaiga – 120 min	760 V
Vardinė impulsinė nuotėkio srovė (8/20 µs)	35 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N]	35 kA
Vardinė įtampa AC (50 / 60 Hz)	400 V
Žaibo išlydžio srovė (10/350 μs)	25 kA

Visi tipai

Visi tipai

Tipas	Polių konstrukcija	Žaibo išlydžio srovė (10/350 μs)	Nuotolinio signalizavimo įtaisas	Didžiausia ilgalaikė įtampa AC	Apsaugos rūšis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MCF-C-440	1	25 kA	ne	440 V	IP20	5096915	Vienetas	1 Vienetas
MCF-C+FS-440	1	25 kA	taip	440 V	IP20	5096917	Vienetas	1 Vienetas
KB MCF-CF 3	-	-	-	-	-	5089666	Vienetas	10 Vienetas
KB MCF-CF 4	-	-	-	-	-	5089667	Vienetas	10 Vienetas
