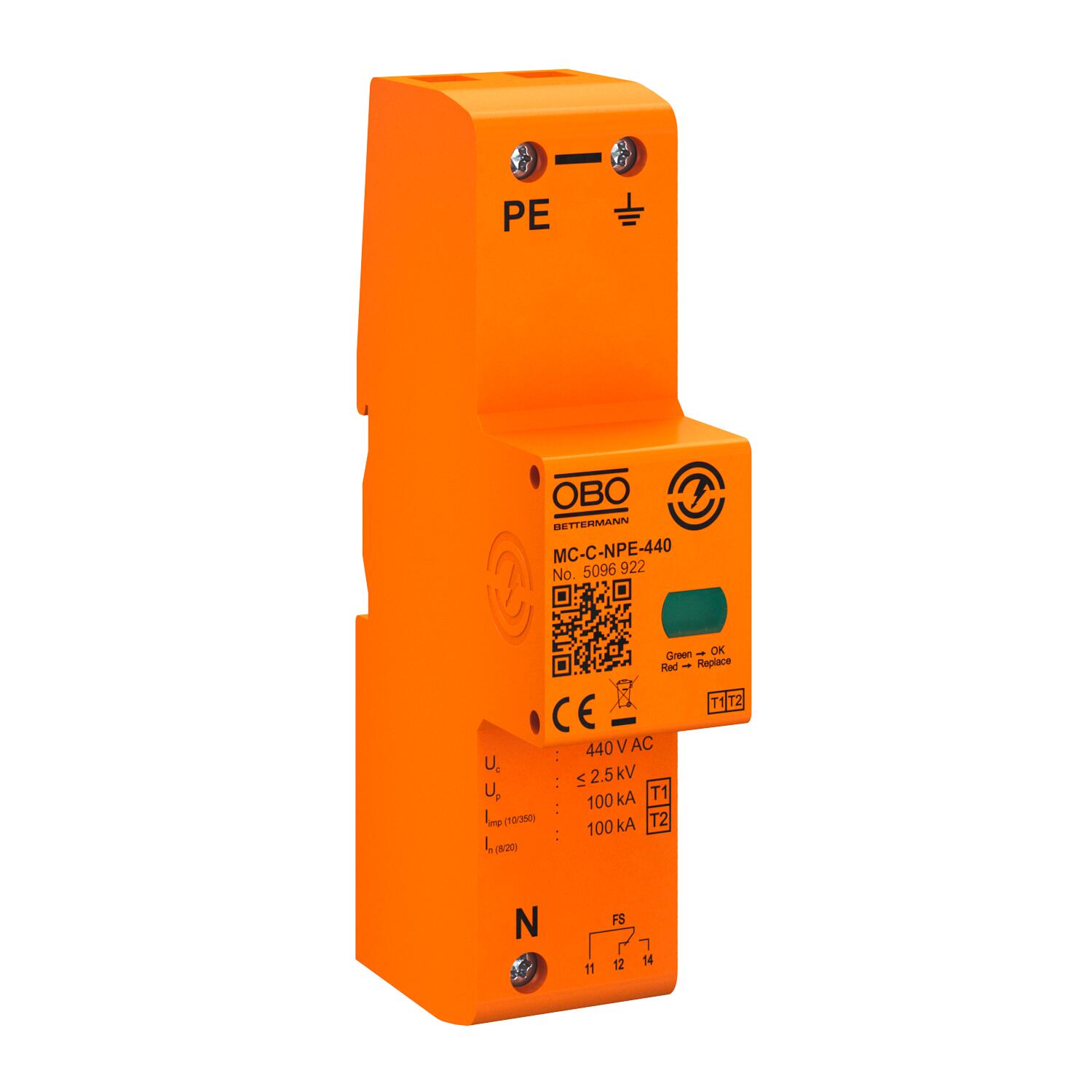

Lightning current arrester MC-C-NPE
Art. Nr. 5096922 | EAN 4012197431884
- Prekės aprašymas
-
Prekės aprašymasKombinuotas iškroviklis, žaibo srovės iškroviklis, tipas 1
• apsaugos lygis <1,3 kV tai leidžia apsaugoti prietaisus
• potencialams išlyginti pagal VDE 0185-305 (IEC 62305)
• žaibo srovės iškrovos dydis 50 kA (10/350) vienam poliui ir iki 150 kA (10/350) iš viso
• slopina tinklo antrinę srovę 25 kA Ipeak, reikalingas iškroviklio saugiklis, jei srovėvirš 500 A , tipas gL/gG
• tinka naudoti apskaitos skyduose pagal VDEW direktyvą
• uždaro tipo, saugaus uždaro korpuso kibirkštiniai iškrovikliai, skirti naudoti paskirstymo skyduose
Naudojimas: pramoniniuose įrenginiuose ir pastatuose, priskirtuose I – IV išorinės apsaugos nuo žaibo klasei.
* Komplektas = viršutinė ir apatinė dalis
-
- Techniniai duomenys
-
Techniniai duomenys

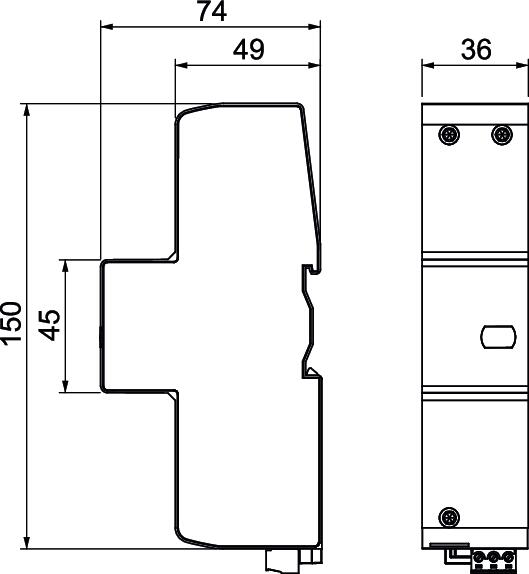

1 tipo patikros klasė taip Antrinės srovės slopinimo geba (eff) [N-PE] 0,1 kA Apsaugos rūšis IP20 Aukščiausia nuolatinė įtampa (N-PE) 440 V Aukštis 74,5 mm CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 0,7395 kg CO2e / 1 Vienetas Didžiausia ilgalaikė įtampa AC 440 V Dydis 440V FM kontaktai Keitiklis Ilgis 150 mm Integruotas įvadinis saugiklis ne Išpučiamasis ne Jungimo galia AC 230 V; 0,5 A Jungimo galia DC 230 V; 0,1 A / 75 V; 0,5 A Kiti tinklo tipai ne Maks. darbinė temperatūra 80 °C Maks. laidų skersmuo, lankstus (plonagyslis) 25 mm² Maks. laidų skersmuo, lankstus (plonagyslis) 3 AWG Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 2 AWG Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 35 mm² Maks. naudojimo temperatūros diapazonas 80 °C Maks. oro drėgnumas 95 % Maks. prijungimo skerspjūvis FM gnybtai 16 AWG Maks. prijungimo skerspjūvis FM gnybtai 1,5 mm² Min. darbinė temperatūra -40 °C Min. laidų skersmuo, lankstus (plonagyslis) 6 mm² Min. laidų skersmuo, lankstus (plonagyslis) 10 AWG Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 10 AWG Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 6 mm² Min. naudojimo temperatūros diapazonas -40 °C Min. oro drėgnumas 5 % Min. prijungimo skerspjūvis FM gnybtai 0,5 mm² Min. prijungimo skerspjūvis FM gnybtai 21 AWG Montavimo būdas 35 mm DIN bėgelis Nuotolinio signalizavimo įtaisas taip Plotis 36 mm Polių konstrukcija N/PE Signalizavimas prietaise optinis Spalva mėlyna SPD pagal EN 61643-11 Tipas 1+2 SPD pagal IEC 61643-1 I+II klasė Tinka naudoti lauke ne Tinklo tipas DC ne Tinklo tipas IT ne Tinklo tipas TN taip Tinklo tipas TN-C taip Tinklo tipas TN-C-S taip Tinklo tipasTN-S taip Tinklo tipasTT taip TOV įtampa [N-PE] –atlaikymo režimas – 200 ms 1200 V Vardinė impulsinė nuotėkio srovė (8/20 µs) 100 kA Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N] 100 kA Vardinė įtampa AC (50 / 60 Hz) 400 V Žaibo išlydžio srovė (10/350 μs) 100 kA - Visi tipai
