Kombinuotas iškroviklis V50 3-polis+NPE 280 V 3+N/PE | 280 | IP66

Kombinuotas iškroviklis V50 3-polis+NPE 280 V

Art. Nr. 5093596 | EAN 4012196423224

Art. Nr. / Tipas

Polių konstrukcija

Didžiausia ilgalaikė įtampa AC	280 V

Apsaugos rūšis	IP66

Prekės aprašymas

Prekės aprašymas

Kombinuotasis žaibo viršįtampio iškroviklis, 1+2 tipas, pagal DIN EN 61643-11

• Idealiai tinka „Wallbox“ įtampos lygintuvams ir prie jų prijungtoms transporto priemonėms apsaugoti
• Potencialams nuo žaibo išlyginti pagal VDE 0185-305 (IEC 62305)

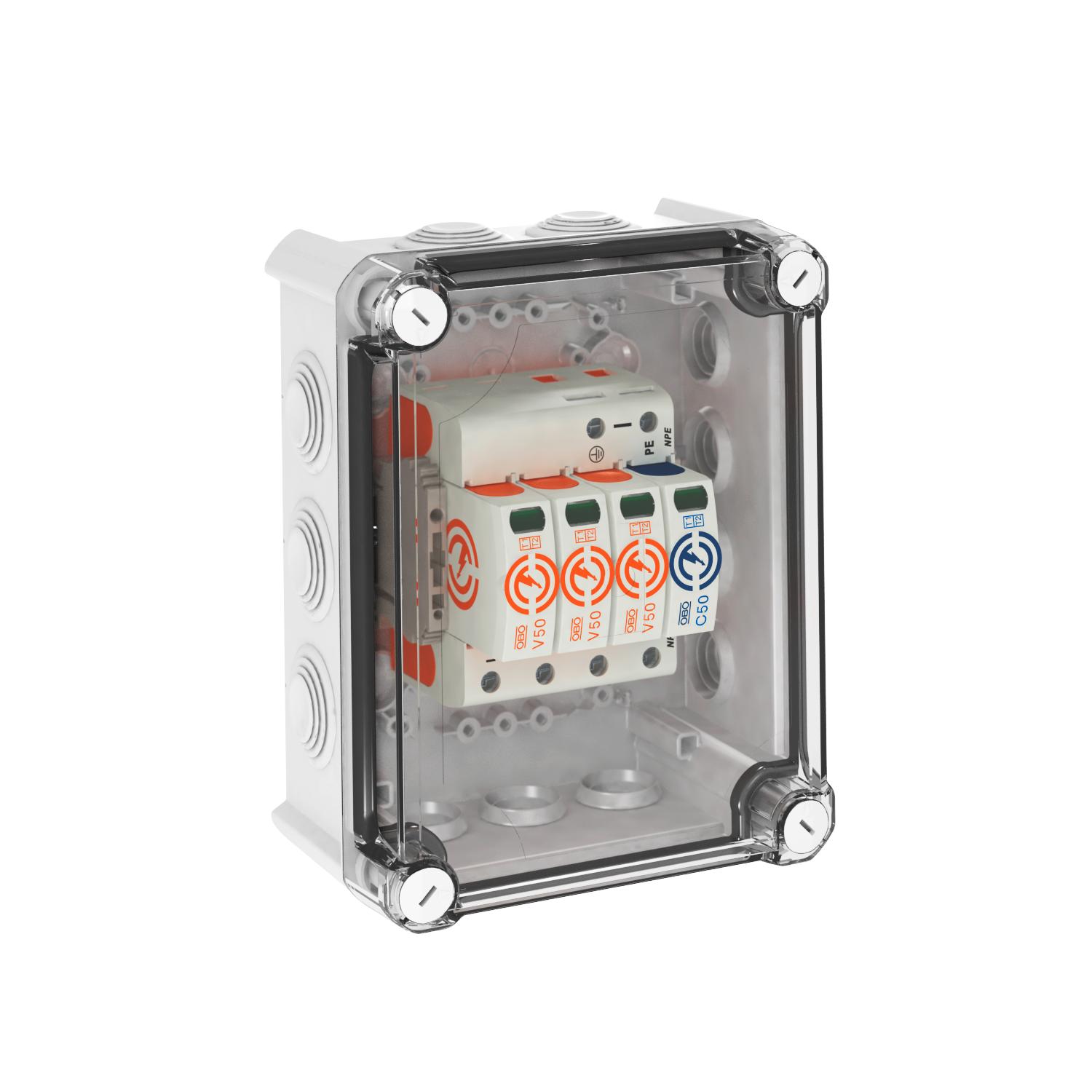

• Vientisas agregatas, surinktas ir paruoštas naudoti polikarbonato korpuse (IP66)
• Žaibo srovės iškrovos dydis 12,5 kA (10/350) poliui ir iki 50 kA (10/350) iš viso

Naudojimas: kintamosios srovės įkrovimo įrenginys iki 22 kW, apsaugos nuo žaibo potencialų išlyginimas III ir IV klasių pastatuose.
Jei yra grėsmė, kad susidarys kondensatas dėl vėjo, ledo, temperatūros arba saulės poveikio, reikia imtis papildomų priemonių!

* Komplektas = viršutinė ir apatinė dalis

Techniniai duomenys

Techniniai duomenys

Antrinės srovės slopinimo geba (eff) [N-PE]	0,1 kA
Apsaugos lygis [L-N]	≤1,3
Apsaugos rūšis	IP66
Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle	50 kA eff
Aukščiausia nuolatinė įtampa (L-N)	280 V
Aukščiausia nuolatinė įtampa (N-PE)	255 V
Didžiausia ilgalaikė įtampa AC	280 V
Didžiausia ilgalaikė įtampa DC	350 V
Dydis	280V
Integruotas įvadinis saugiklis	ne
Išpučiamasis	ne
Leidimai	VDE, UL, ÖVE
Liekamoji įtampa [L-N] @ 1 kA	0,7 kV
Liekamoji įtampa [L-N] @ 12,5 kA	1 kV
Liekamoji įtampa [L-N] @ 5 kA	0,8 kV
Maks. darbinė temperatūra	80 °C
Maks. naudojimo temperatūros diapazonas	80 °C
Maks. oro drėgnumas	95 %
Maks. tinklo viršįtampio apsauga	160 A gL/gG
Maksimali impulsinė nuotėkio srovė (8/20 μs)	50 kA
Maksimali impulsinė nuotėkio srovė (8/20 μs) [L-N]	50 kA
Maksimalus priešsaugiklis	160 A
Min. darbinė temperatūra	-40 °C
Min. naudojimo temperatūros diapazonas	-40 °C
Min. oro drėgnumas	5 %

Minimalus atstumas	1,5 mm
Montavimo būdas	sumontuota korpuse
Nuotolinio signalizavimo įtaisas	ne
Polių konstrukcija	3+N/PE
Polių skaičius	3
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
SPG pagal UL 1449	Tipas 4
Sukimo momentas	4 Nm
Suveikimo laikas	<25 ns
Tinklo forma	kitos
Tinklo tipas TN	taip
Tinklo tipas TN-C-S	taip
Tinklo tipasTN-S	taip
Tinklo tipasTT	taip
TOV įtampa [L-N] – atlaikymo režimas – 5 s	335 V
TOV įtampa [L-N] – saugus režimas pabaiga – 120 min	440 V
TOV įtampa [N-PE] –atlaikymo režimas – 200 ms	1200 V
Vardinė impulsinė nuotėkio srovė (8/20 µs)	30 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N]	30 kA
Vardinė įtampa AC (50 / 60 Hz)	230 V
Žaibo išlydžio srovė (10/350) [bendra]	50 kA
Žaibo išlydžio srovė (10/350 μs)	12,5 kA

Galimos jungtys

Imp. srovė (8/20 µs) [bendra]	50 kA
Maks. laidų skersmuo, lankstus (plonagyslis)	35 mm²
Maks. laidų skersmuo, lankstus (plonagyslis)	2 AWG
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2 AWG
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. prijungimo skerspjūvis FM gnybtai	1,5 mm²
Maks. prijungimo skerspjūvis FM gnybtai	16 AWG

Min. laidų skersmuo, lankstus (plonagyslis)	1,5 mm²
Min. laidų skersmuo, lankstus (plonagyslis)	16 AWG
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	1,5 mm²
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	16 AWG
Min. prijungimo skerspjūvis FM gnybtai	0,5 mm²
Min. prijungimo skerspjūvis FM gnybtai	21 AWG

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	4,268 kg CO2e / 1 Vienetas
CO₂ Footprint (GWP)	4,268 kg CO₂e
