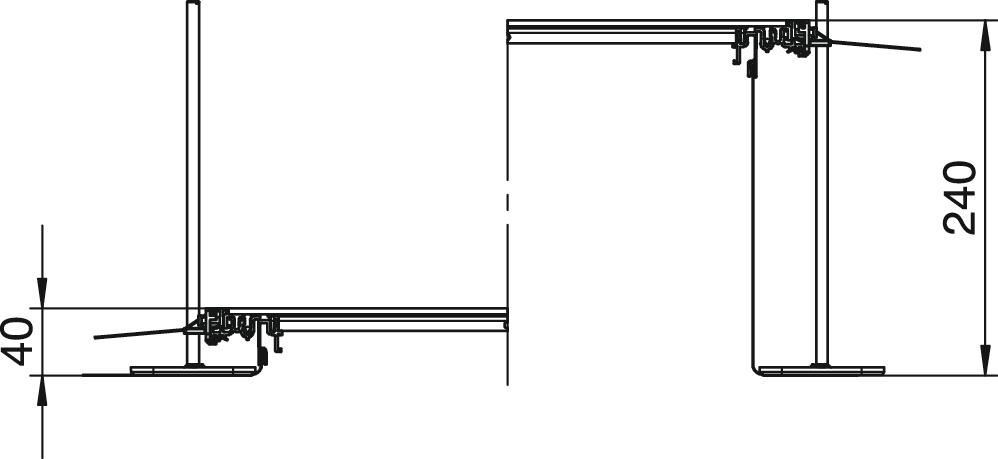

Kanalo blokas, skirtas GESR9, aukštis – 40-240 mm
Art. Nr. 7424264 | EAN 4012195243786
- Prekės aprašymas
-

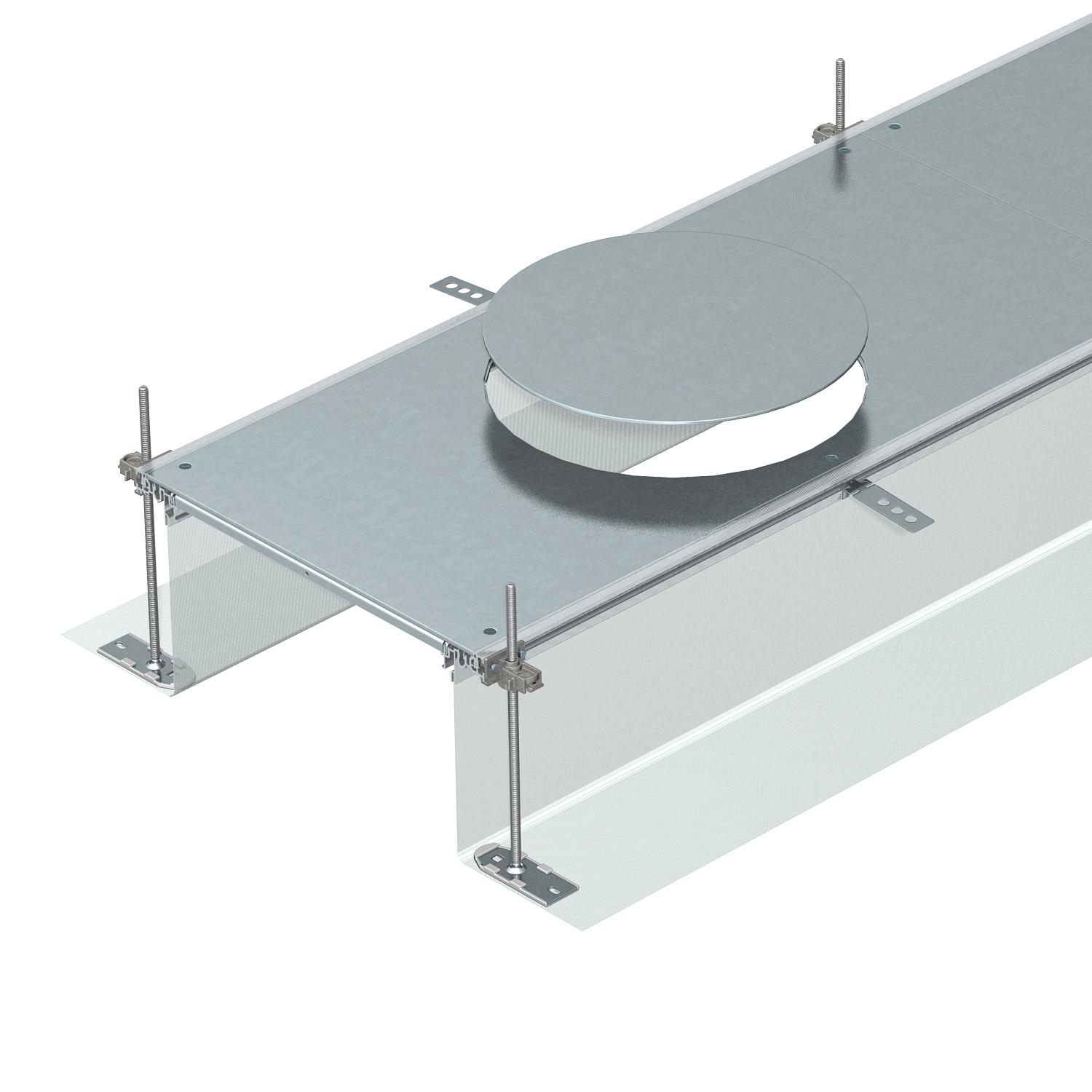

Prekės aprašymasMontuoti parengtas kanalo blokas su 3 arba 6 įmontuojamais dangteliais prietaisams, skirtas laidams tiesti ir standartiniams mazgams, kurių vardinis dydis R9, sumontuoti, susidedantis iš dviejų šoninių profilių su pridedama lanksčia šonine sienele iš vielinio tinklo, grindų dangos klojimo profiliais 4 mm ir kanalo dangtis su aklinai uždaryta montavimo anga. Į komplektaciją įeina 6 reguliuojamo aukščio atraminiai laikikliai, 6 atramos besiūlėms grindims ir 3 dangčio sandūrų atramos, kai kanalo plotis yra 400 ir 6 dangčio sandūrų atramos, kai kanalo plotis – 500 ir 600. Aukščio reguliavimo blokai (prašome atsižvelgti į aukščio reguliatoriaus aukštį), reikalingi dangčio sandūrų atramoms 400, 500 ir 600 neįeina į komplektaciją, prašome užsisakyti atskirai. Pristatant kanalo dangčiai yra priveržti.
Su trimis (kai vardinis kanalų plotis 400, ilgis = 800 mm) arba šešiais prietaisų montavimo dangteliais (kai vardiniai kanalų pločiai 500 ir 600, L = 400 mm), kiekviename iš kurių yra montavimo anga, skirta montuoti apvalų R9 dydžio standartinį mazgą.
-
- Techniniai duomenys
-
Techniniai duomenys
atsiejami taip CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 91,8316 kg CO2e / 1 Metras Dangteliai 6 Dangtelio medžiagos storis 4 Dangtelio tvirtinimas fiksuojant ne Dydis 2400x600x240 Ilgis 2400 mm Maks. aukščio reguliavimo ribos 240 mm Maks. kanalo aukštis 240 mm Mažiausias liejamų grindų aukštis 40 Medžiaga Plienas Min. aukščio reguliavimo ribos 40 mm Min. kanalo aukštis 40 mm Montavimo anga apvalus Montavimo anga grindiniam liukui Montavimo angos dangtelis taip Nuimama viršutinė dalis taip Numatytų standartinių mazgų skaičius 6 Pagrindo plokštė taip Paviršius cinkuotas juostiniu būdu Plotis 600 mm Su iškyša taip Su pertvara ne Su potencialų išlyginimu ne Su prijungimo anga taip Tarpiklio įmontavimo galimybė taip Tinka išsiplėtimo siūlei ne Virš grindų montuojamos talpos įmontavimo anga ne - Visi tipai
- Atsisiuntimai
-
Duomenų lapas OKA-G60040240DR9 / 7424264 , 0.18MB , pdfES atitikties deklaracija OKA-G60040240DR9 / 7424264 , 0.13MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas OKA , 0.18MB , pdfMontavimo instrukcija Grindų kanalinės sistemos OKA-G ir OKA-W montavimo instrukcija , 3.48MB , pdfNėra šio gaminio aprašymų
