Kanalo blokas, skirtas GES9, aukštis - 60-110 mm 2400 | 400 | 60 | 110 | 3

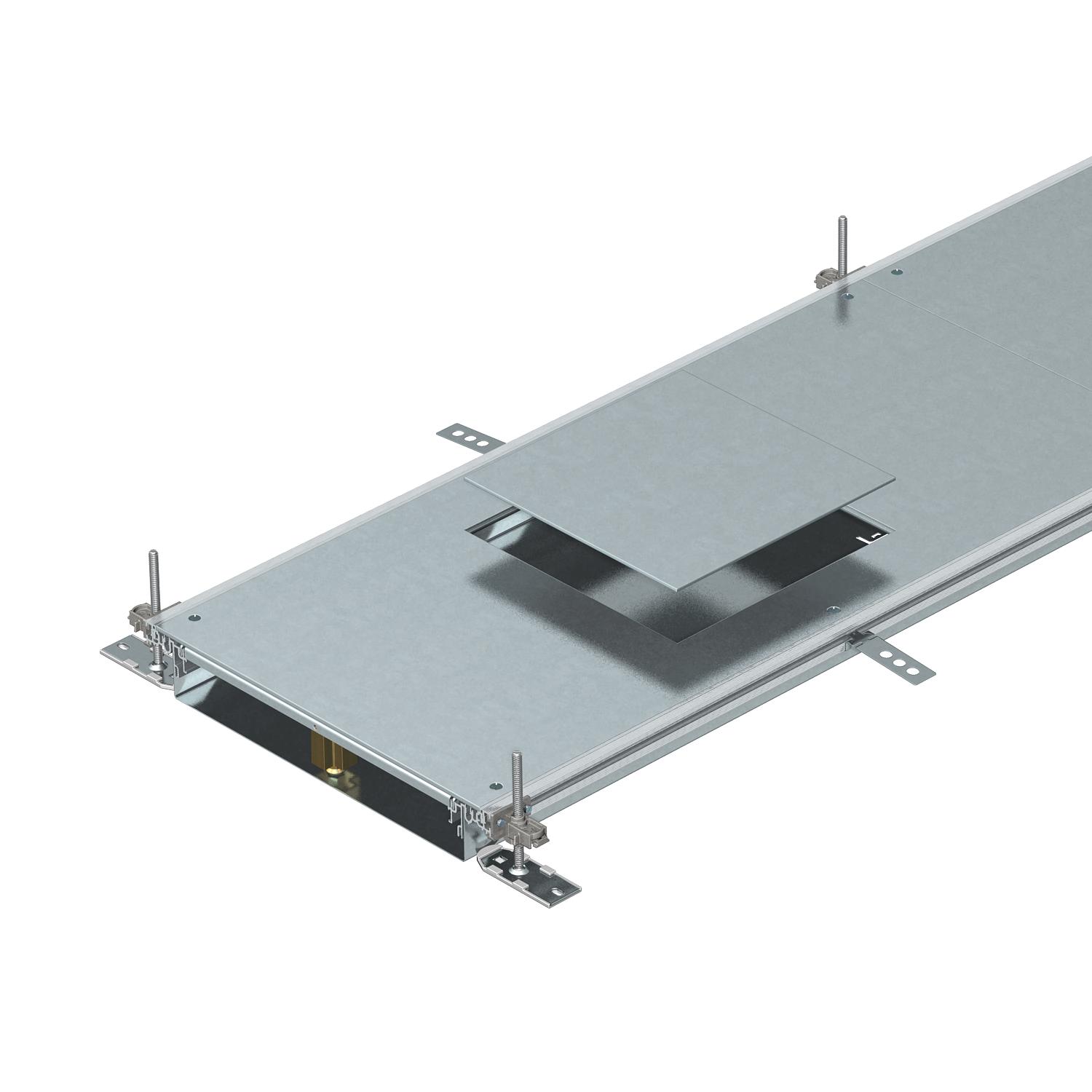

Kanalo blokas, skirtas GES9, aukštis - 60-110 mm

Art. Nr. 7424720 | EAN 4012195244868

Art. Nr. / Tipas

Ilgis	2400 mm

Plotis

Min. kanalo aukštis	60 mm

Maks. kanalo aukštis	110 mm

Dangteliai

Prekės aprašymas

Prekės aprašymas

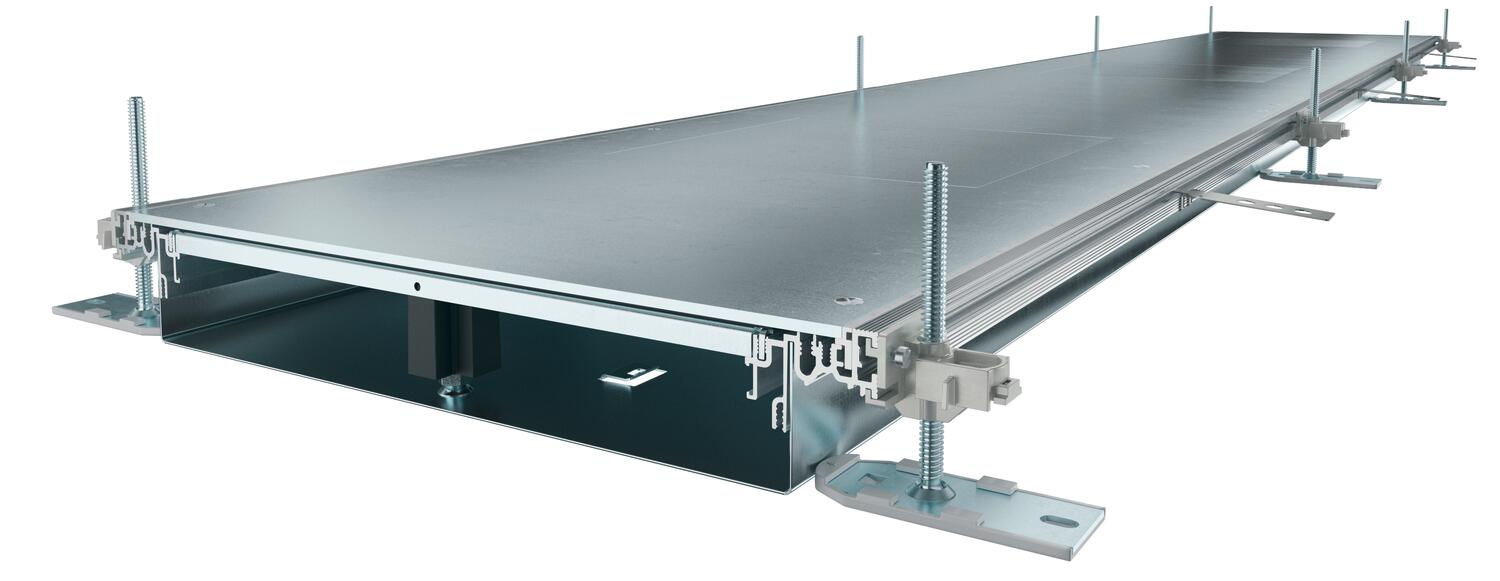

Montuoti parengtas kanalo blokas su 3 arba 6 montažiniais dangteliais instaliacijai, skirtas laidams tiesti ir standartiniams mazgams-liukams, kurių vardinis dydis 9, sumontuoti, susidedantis iš kanalo pagrindo (grindinės dangos su fiksavimo vieta tarp specialių profilių) . Grindų įduba su laikomuoju antdėklu, skirtu pertvarų, sukuriančių galvaninį kontaktą, tvirtinimui. Į komplektaciją įeina 6 reguliuojamo aukščio atraminiai laikikliai, 6 atramos besiūlėms grindims ir reguliuojamo aukščio dangčio sandūrų atramos: 3 vnt., kai kanalo vardinis plotis – 400 ir 6 vnt., kai kanalo vardinis plotis yra 500 ir 600. Pristatant kanalo dangtis yra priveržtas.

Su trimis (kai vardinis kanalų plotis 400, ilgis = 800 mm) arba šešiais liukų montavimo dangteliais (kai vardiniai kanalų pločiai 500 ir 600, L = 400 mm), kiekviename iš kurių yra montavimo anga, skirta montuoti kvadrato formos 9 arba 9 /55 dydžio standartinį liuką.

Techniniai duomenys

Techniniai duomenys

atsiejami	taip
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	70,9537 kg CO2e / 1 Metras
Dangteliai	3
Dangtelio medžiagos storis	4
Dangtelio tvirtinimas fiksuojant	ne
Dydis	2400x400x60
Ilgis	2400 mm
Įstatomų skiriamųjų sienelių skaičius	2

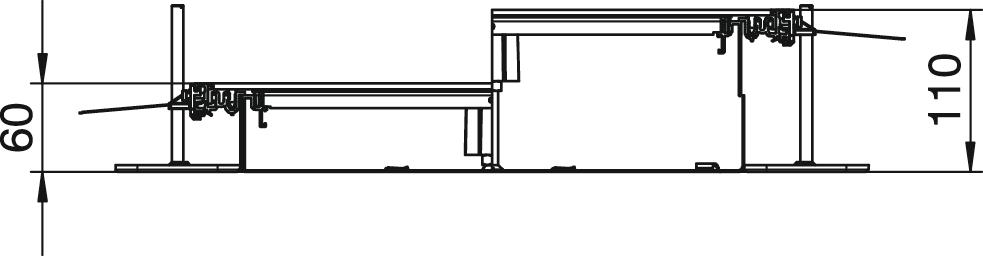

Maks. aukščio reguliavimo ribos	110 mm
Maks. kanalo aukštis	110 mm
Mažiausias liejamų grindų aukštis	60
Medžiaga	Plienas
Min. aukščio reguliavimo ribos	60 mm
Min. kanalo aukštis	60 mm
Montavimo anga	kvadratinis
Montavimo anga	grindiniam liukui

Montavimo angos dangtelis	taip
Nuimama viršutinė dalis	taip
Numatytų standartinių mazgų skaičius	3
Pagrindo plokštė	taip
Paviršius	cinkuotas juostiniu būdu
Pertvaro tvirtinimas	įkišti
Plotis	400 mm
Prietaisų dėžučių vardinis dydis	9
Sekcijų skaičius	3 St.
Su iškyša	taip
Su pertvara	ne
Su potencialų išlyginimu	ne
Su prijungimo anga	taip
Tarpiklio įmontavimo galimybė	taip
Tinka išsiplėtimo siūlei	ne
Virš grindų montuojamos talpos įmontavimo anga	ne

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Min. kanalo aukštis	Maks. kanalo aukštis	Dangteliai	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
OKA-W4006050D9	2400 mm	400 mm	60 mm	110 mm	3	7424720	m	2,4 m
OKA-W5006050D9	2400 mm	500 mm	60 mm	110 mm	6	7424722	m	2,4 m
OKA-W6006050D9	2400 mm	600 mm	60 mm	110 mm	6	7424724	m	2,4 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis

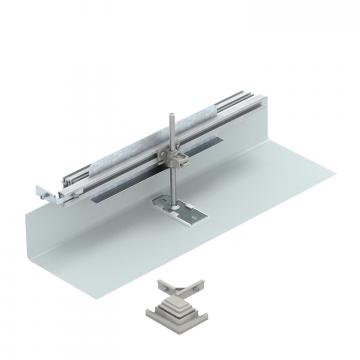

Montavimo elementai kampinei atšakai į kairę, aukštis 40-150 mm	OKA-G40040150FBL	7423954	Vienetas	1 Vienetas

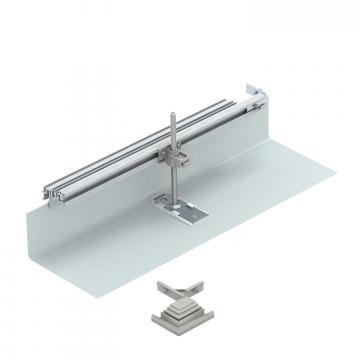

Montavimo elementai kampinei atšakai į dešinę, aukštis 40-150 mm	OKA-G40040150FBR	7423974	Vienetas	1 Vienetas
Kanalo galinė detalė, aukštis – 40–150 mm	OKA-G40040150ES	7424284	Vienetas	1 Vienetas
Montavimo elementai kanalo atšakai T ir kryžmei	OKA FB2 TX	7424821	Vienetas	1 Vienetas
Apsauginio laido prijungimo gnybtas	8AWR	6288704	Vienetas	10 Vienetas

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Pertvara, kanalo aukštis 40 mm	OKA2 TW 40	7401988	m	2,4 m
Pertvara, kanalo aukštis 50 mm	OKA2 TW 50	7401992	m	2,4 m
Pertvara, kanalo aukštis 60 mm	OKA2 TW 60	7401996	m	2,4 m
Pertvara, kanalo aukštis 70 mm	OKA2 TW 70	7402000	m	2,4 m
Pertvara, kanalo aukštis 80 mm	OKA2 TW 80	7402004	m	2,4 m
Pertvara, kanalo aukštis 90 mm	OKA2 TW 90	7402008	m	2,4 m
Instrumentas, 300 N	WZ 1029	7408634	Vienetas	1 Vienetas
