Kabelių paskirstymo dėžutė X 16 su gnybtų bėgeliu
Art. Nr. 2005210 | EAN 4012196584475
- Prekės aprašymas
-

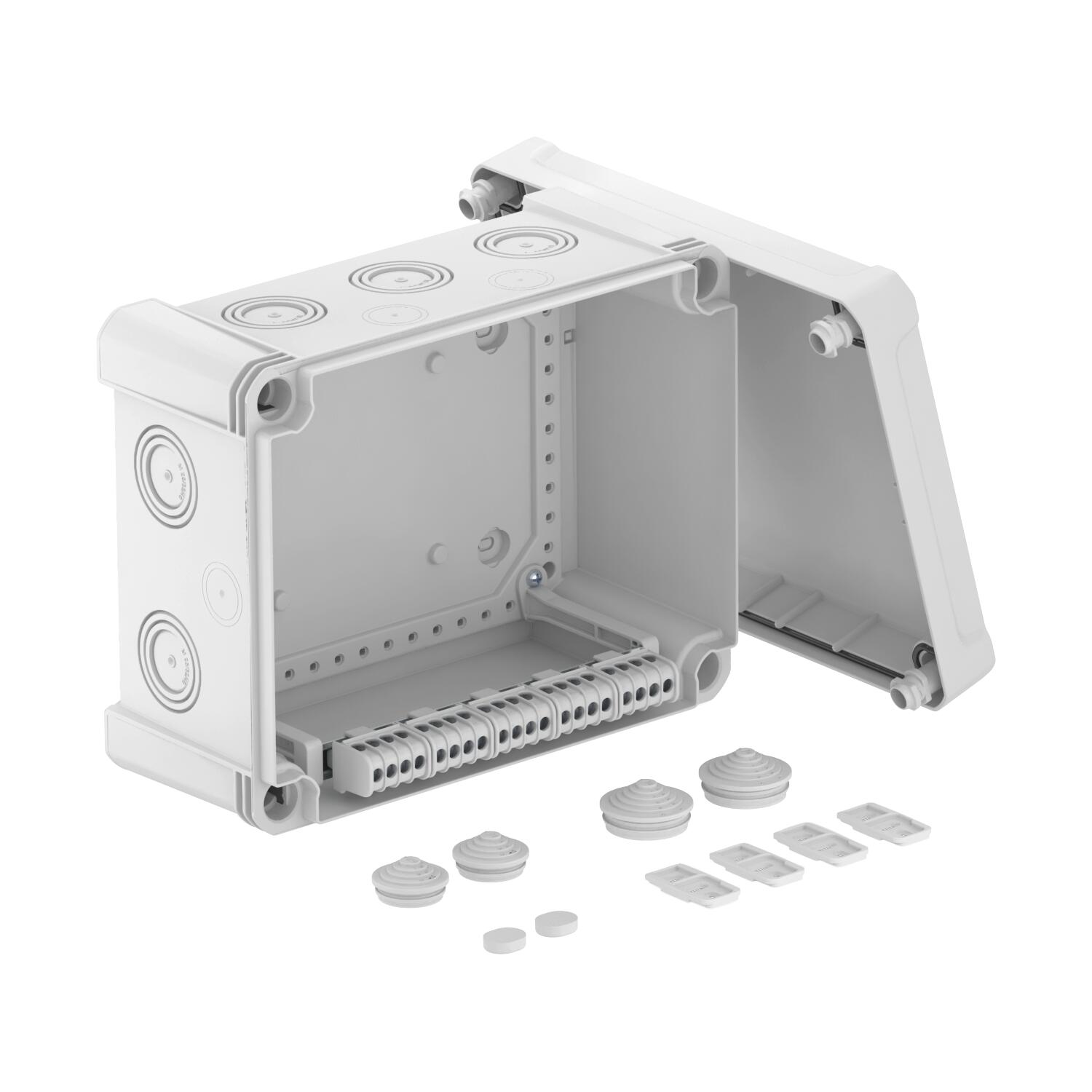

Prekės aprašymasPaskirstymo dėžutė su apkabos tvarsle, skirta kabeliams ir laidams prijungti, naudojama patalpose ir lauke. Stačiakampė su išmušamais įvadais. Skirta ant sienos / lubų montuoti, galima tvirtinti viduje, lauke arba per kampinius kupolus. Ypač atsparus smūgiams su IK09. Dangtelis su greitąja jungtimi, plombuojamas. Pagaminta iš UV spinduliams atsparių medžiagų, kurių sudėtyje nėra halogenų. Įskaitant gnybus.
Įskaitant 5 gnybtų juostas su 4 gnybtų taškais.
Paskirstymo dėžutės pagal DIN EN 60670. Atsparumas ugniai pagal DIN EN 60695-2-11, bandomoji temperatūra – 650 °C. Atsparumas smūgiams IK09 pagal DIN EN 50102. IP67 apsaugos klasė pagal DIN EN 60529.
Komplektacijoje yra 5 gnybtų bėgeliai su 4 gnybtų vietomis.
-
- Techniniai duomenys
-
Techniniai duomenys
Apsaugos rūšis IP67 Atitinka ROHS išskyrus Atsparus oro sąlygoms taip Atsparus smūgiams taip Atsparus ugniai pagal VDE 0471/DIN 695, 2-1 dalį, bandomoji temperatūra – 650 °C Be halogenų taip Dangtelio tvirtinimas įsuktas Dangtis neskaidrus Dydis 241x191x126 Forma stačiakampis Gaminio serija X serijos Įvadas iš galo ne Įvado tipas Pakopinė membrana, nupjaunama Įvadų skaičius 10 Jungiami vienas po kito taip Komplektavimas Gnybtas Konstrukcija, patikrinta sprogioje aplinkoje ne Korpuso įvorės tipas Išankstinis ženklinimas Maks. Kabelio skersmuo 16 mm² Maks. naudojimo temperatūros diapazonas 65 °C Maks. vardinis skerspjūvis 16 mm² Medžiaga Polikarbonatas Min. naudojimo temperatūros diapazonas -25 °C Min. vardinis skerspjūvis 6 mm² Montavimo būdas Montavimas ant sienos arba prie lubų Nominali izoliacijos įtampa Ui 750 V Permatomas dangtelis ne Plombuojamas taip Saugos laipsnis IK kodas IK09 Spalva šviesiai pilka; RAL 7035 Su dangteliu taip Su ekranavimu ne Sutvirtintas stiklo pluoštu taip Vardinė įtampa 750 V Matmenys

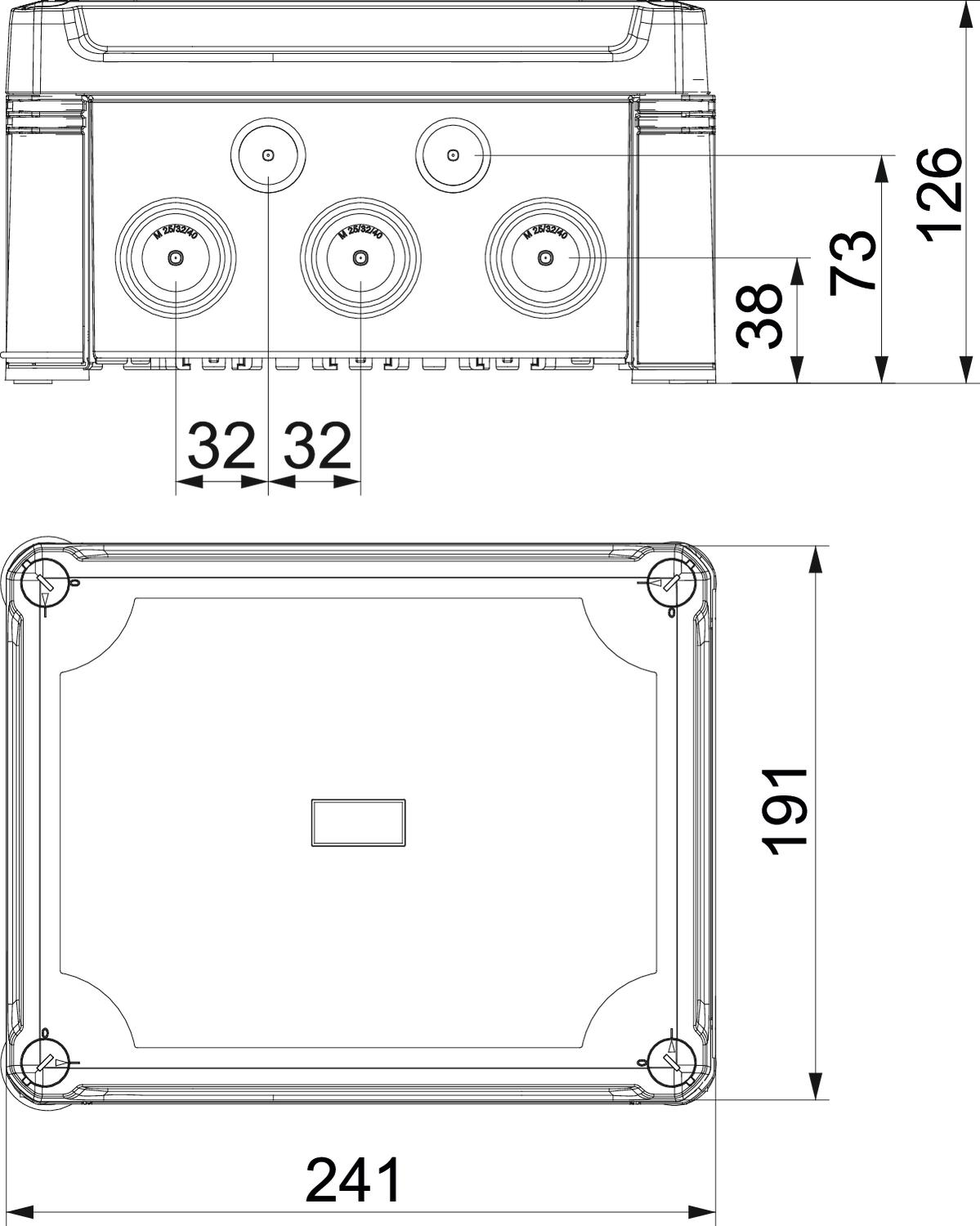

Aukštis 126 mm Ilgis 241 mm Plotis 191 mm Vidiniai matmenys 227x177x110 mm CO2 pėdsakas (Product Carbon Footprint)
CO2 vertės nustatymo data 2025-05-14T00:00:00.000+0200 CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 3,6174 kg CO2e / 1 Vienetas CO₂ Footprint (GWP) 3,6174 kg CO₂e Declared Unit Vienetas Declared Unit Quantity 1 - Visi tipai
