Kabelių lovelis SKSU 110 FT 6000 | 100 | 1,5 | ne | Plienas | karštai cinkuotas

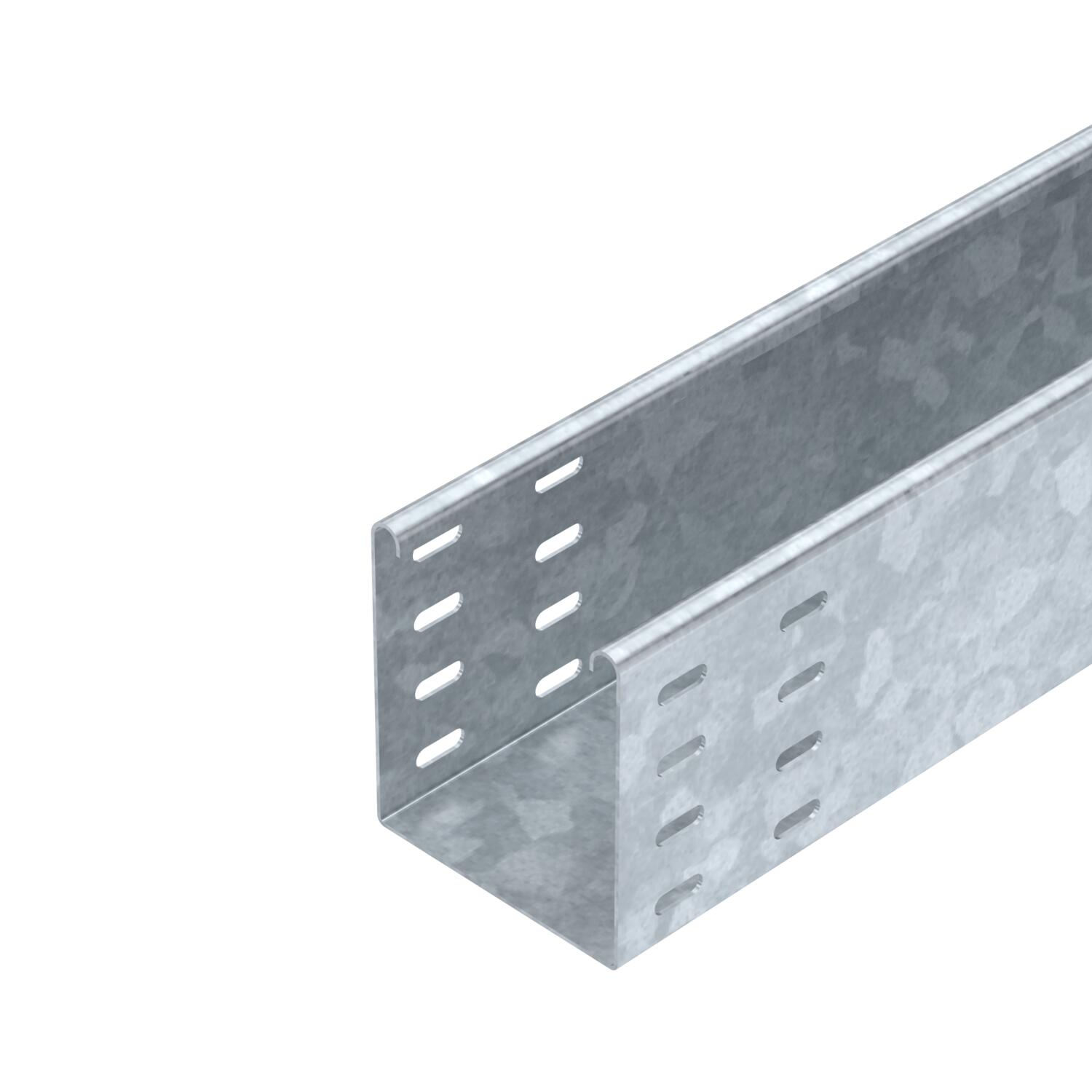

Kabelių lovelis SKSU 110 FT

Art. Nr. 6064810 | EAN 4012197425180

Art. Nr. / Tipas

Ilgis

Plotis

Skardos storis	1,5 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

SKS 110 = sunkioji kabelių lovelių sistema 110 mm aukščio šonais. Su jungčių angomis abiejuose kabelių lovelių galuose. Išilginis sujungimas naudojant išilginį sujungimo elementą RLVA 110 FT. Jungtis reikia užsakyti atskirai.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Apkrovos

Atstumas tarp atramų 1,5 m	3 kN/m
Atstumas tarp atramų 2,0 m	2,4 kN/m
Atstumas tarp atramų 2,5 m	1,76 kN/m
Atstumas tarp atramų 3,0 m	1,2 kN/m
Atstumas tarp atramų 3,5 m	0,84 kN/m
Atstumas tarp atramų 4,0 m	0,8 kN/m
Atstumas tarp atramų 5,0 m	0,55 kN/m
Atstumas tarp atramų 6,0 m	0,4 kN/m
Atstumas tarp atramų 7,0 m	0,3 kN/m
Aukštis	110 mm
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	8,9432 kg CO2e / 1 Metras

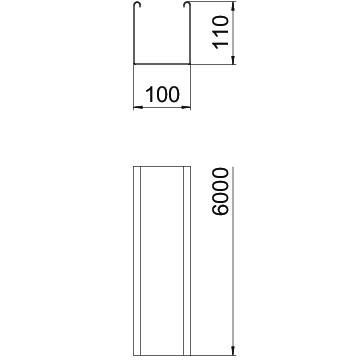

Dydis	110x100x6000
Ilgis	6000 mm
Medžiaga	Plienas

Montažinis pagrindo perforavimas	ne
NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	108 cm²
Naudingasis skerspjūvis	10800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Plotis	100 mm
Skardos storis	1,5 mm
Skardos storis	0,06 in
Šonų perforavimas	ne
Spalva	cinko
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	taip

Techniniai duomenys

SKSU 110 tipo kabelių lovelio apkrovos diagrama su sujungimo tipu RLVA

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SKSU 110 FT	3000 mm	100 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6064795	m	3 m
SKSU 110 FT 6	6000 mm	100 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6064810	m	6 m
SKSU 120 FT	3000 mm	200 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6064833	m	3 m
SKSU 130 FT	3000 mm	300 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6064884	m	3 m
SKSU 140 FT	3000 mm	400 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6064922	m	3 m
SKSU 150 FT	3000 mm	500 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6064965	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis

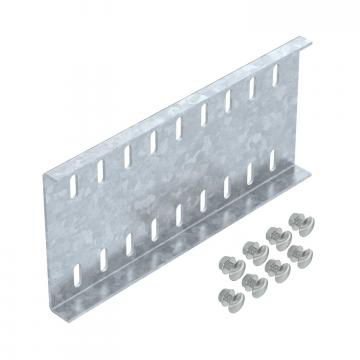

Tiesinė jungtis, skirta tvirtinimui išorėje SKSU 6000 mm	RLVA 110 FT	6067057	Vienetas	2 Vienetas
Dangtis su pasukamu užraktu FT	DRL 100 FT	6051340	m	3 m
Jungiamoji plokštė DD	SSLB 100 DD	7070306	Vienetas	20 Vienetas
T formos prijungimo elementas 110 FT	RAA 110 FT	6042251	Vienetas	1 Vienetas
90° alkūnė 110 FT	RB 90 110 FT	6036830	Vienetas	1 Vienetas
45° alkūnė 110 FT	RB 45 110 FT	6036330	Vienetas	1 Vienetas
Kampas reguliuojamas 110 FT	RB W 110 FT	6037320	Vienetas	1 Vienetas
T formos elementas 110 FT	RT 110 FT	6038320	Vienetas	1 Vienetas
Kryžmė 110 FT	RK 110 FT	7027451	Vienetas	1 Vienetas
Pertvara 110 DD	TSG 110 DD	6062335	m	3 m
