Pastaba: Ši prekė nebegaminama.

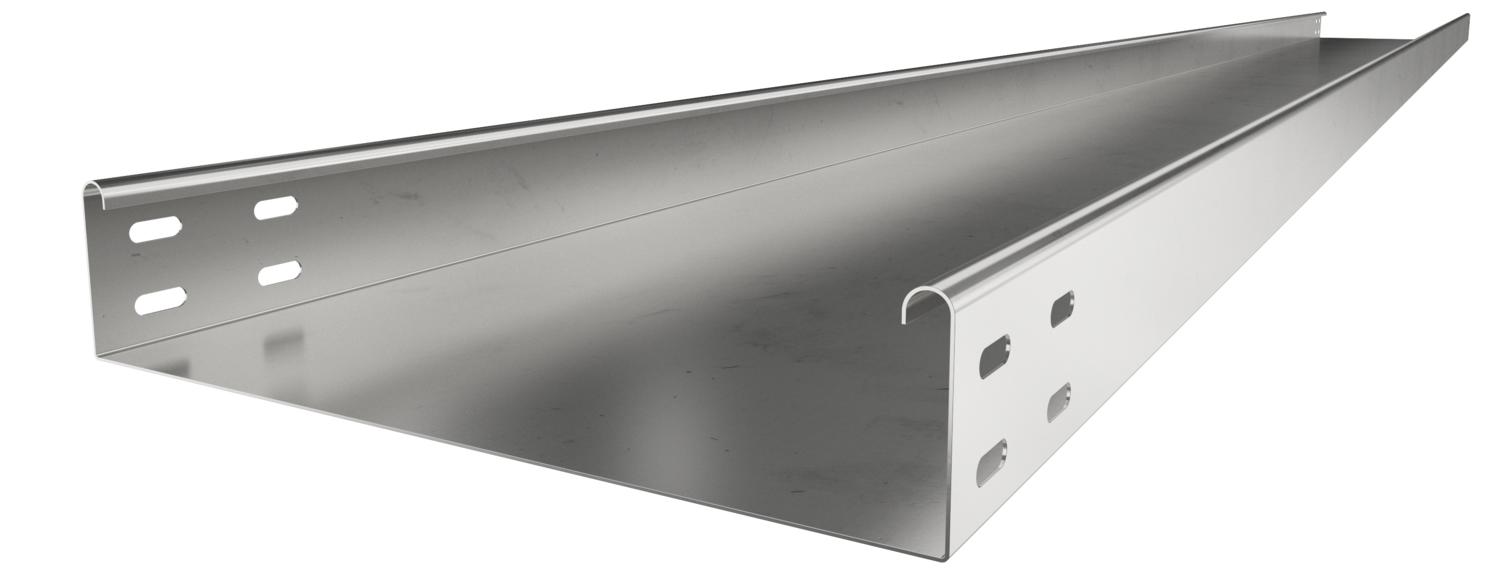

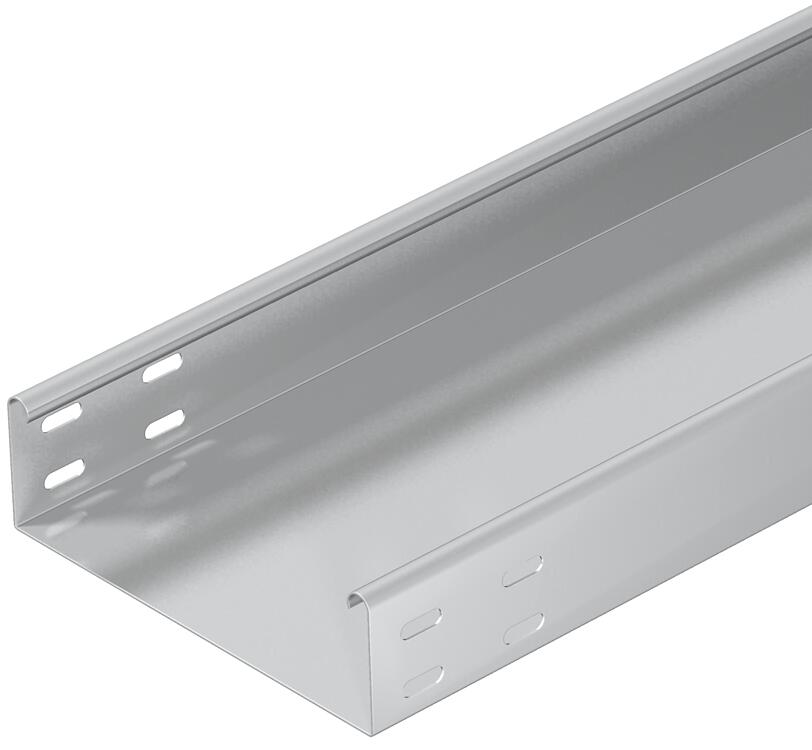

Kabelių lovelis MKSU 60 A2
Art. Nr. 6063861 | EAN 4012196064212
- Prekės aprašymas
-
Prekės aprašymasMKSU 60 = vidutinio sunkumo kabelių lovelių sistema, neperforuota, 60 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.
Kabelių lovelis iš abiejų pusių turi jungiamąjį perforavimą.
Atitinkamas jungiamųjų dalių kiekis užsakomas atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys
Apkrovos bandomasis tipas pagal IEC 61537 II tipas Atitinka ROHS taip Dydis 60x500x3000 Gaminio serija MKS serija Kabelių sistemos sujungiklio rūšis įsuktas Matmenys 60 x 500 Medžiaga Plienas, nerūdijantis, 1.4301 Montažinis pagrindo perforavimas ne NATO skylių išdėstymo schema ne Naudingasis skerspjūvis 298 cm² Naudingasis skerspjūvis 29800 mm² Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius šviesus, apdirbtas Perforuota apačia 3 Skardos storis 0,04 in Skardos storis 1 mm Šonų perforavimas ne Su viršutine dalimi ne Sujungimo elemento konstrukcija be sujungimo elemento Sutvirtinta konstrukcija ne Matmenys
Aukštis 60 mm Aukštis 2 in Ilgis 3000 mm Ilgis 10 ft Matmuo B 500 mm Plotis 20 in Plotis 500 mm Apkrovos
Atstumas tarp atramų 1,5 m 1,5 kN/m Atstumas tarp atramų 1,75 m 1,25 kN/m Atstumas tarp atramų 2,0 m 1 kN/m Atstumas tarp atramų 2,5 m 0,5 kN/m CO2 pėdsakas (Product Carbon Footprint)
CO2 vertės nustatymo data 2025-04-02T00:00:00.000+0200 CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 25,0267 kg CO₂e / 1 Metras CO₂ Footprint (GWP) 25,0267 kg CO₂e Declared Unit Metras Declared Unit Quantity 1 Techniniai duomenys
MKSU 60 VA tipo kabelių lovelio apkrovos diagrama
-
Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
-
Atstumas tarp atramų m
-
Išlinkimas mm, esant ledžiamai apkrovai kN/m
-
Apkrovos schema bandymų metu
-
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
-
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
-
- Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Tiesi jungtis A2
RLVK 60 A2 6067654 10 Vienetas
Dangtis su pasukamu užraktu A2
DRL 500 A2 6052959 3 m - Atsisiuntimai
-
