Kabelių lovelis MKS 60 FS 3000 | 500 | 1 | ne | Plienas | cinkuotas juostiniu būdu

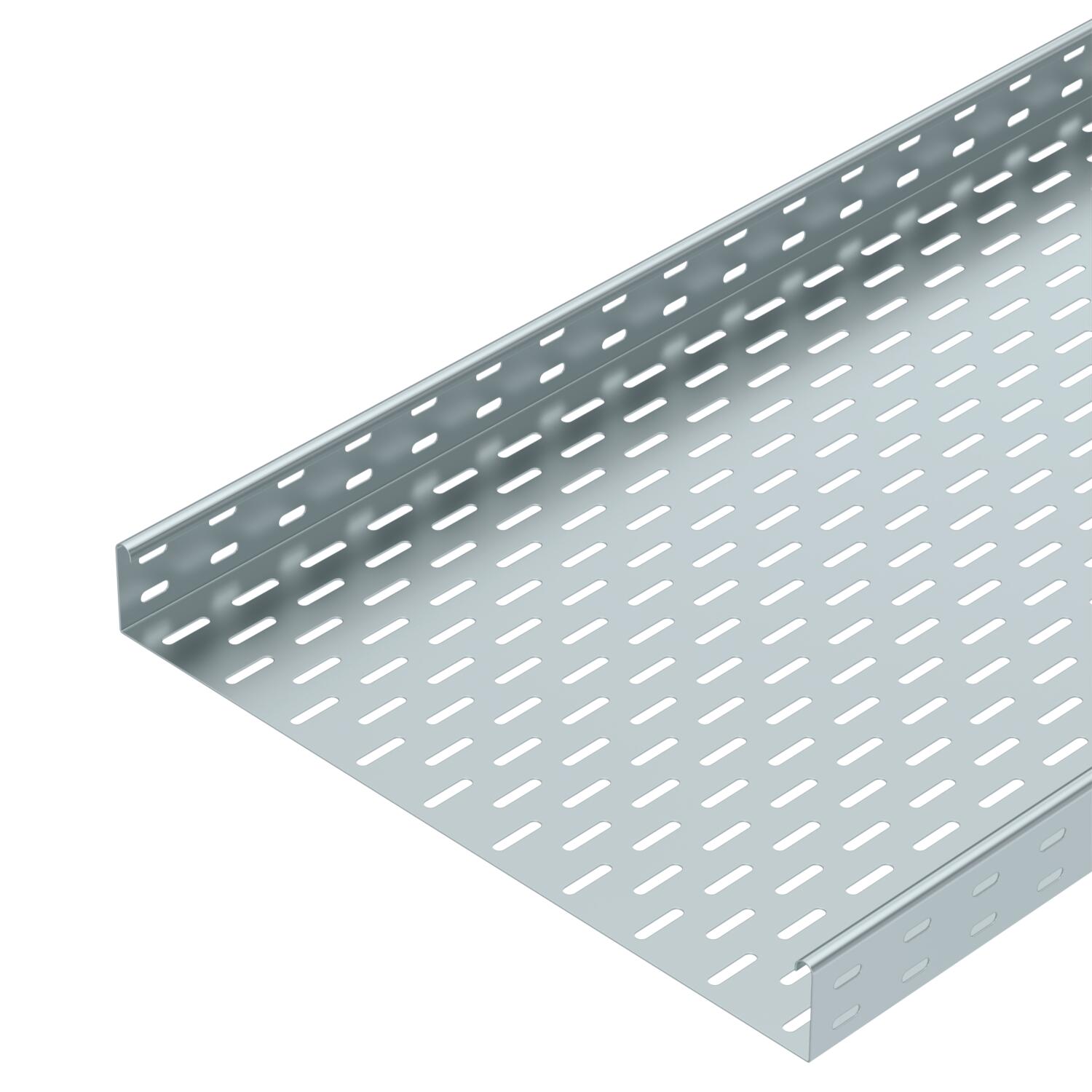

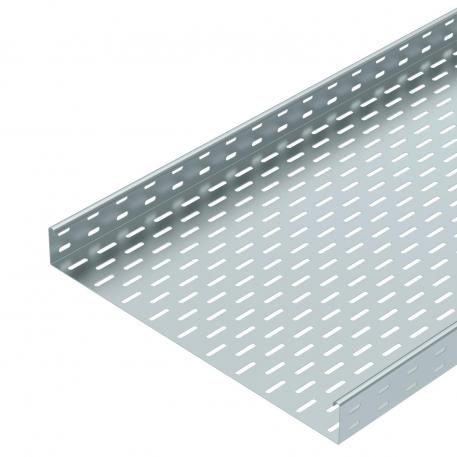

Kabelių lovelis MKS 60 FS

Art. Nr. 6055508 | EAN 4012196059898

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

MKS 60 = vidutinio sunkumo kabelių lovelių sistema 60 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Patikrinta, ar galima instaliuoti virš kabinamų gaisrinės saugos lubų (lovelių pločiai – 100–400 mm, gaisro apkrova – 30 min., montavimas ir parametrai pagal gaisro saugos reikalavimus)

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	1,5 kN/m
Atstumas tarp atramų 1,75 m	1,25 kN/m
Atstumas tarp atramų 2,0 m	1 kN/m
Atstumas tarp atramų 2,5 m	0,5 kN/m
Aukštis	2 in
Aukštis	60 mm
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	11,6426 kg CO2e / 1 Metras

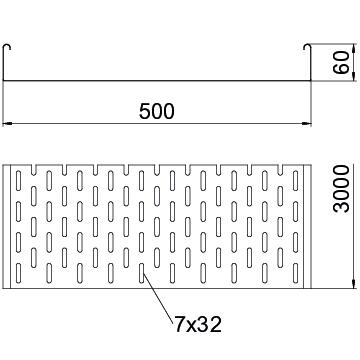

Dydis	60x500x3000
Ilgis	3000 mm
Ilgis	10 ft
Kabelių sistemos sujungiklio rūšis	įsuktas
Maß W	500 mm
Matmenys	60 x 500
Matmuo B	500 mm
Medžiaga	Plienas

Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	298 cm²
Naudingasis skerspjūvis	29800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Plotis	500 mm
Plotis	20 in
Skardos storis	1 mm
Skardos storis	0,04 in
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne

Techniniai duomenys

MKS 60 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKS 610 FS	3000 mm	100 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6055109	m	3 m
MKS 615 FS	3000 mm	150 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6055141	m	3 m
MKS 620 FS	3000 mm	200 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6055206	m	3 m
MKS 630 FS	3000 mm	300 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6055303	m	3 m
MKS 640 FS	3000 mm	400 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6055400	m	3 m
MKS 650 FS	3000 mm	500 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6055508	m	3 m
MKS 660 FS	3000 mm	600 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6055524	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesi jungtis FS	RLVK 60 FS	6067093	Vienetas	10 Vienetas
Jungiamoji plokštė FS	SSLB 500 FS	7070225	Vienetas	20 Vienetas
45° alkūnė 60 FS	RB 45 650 FS	6036110	Vienetas	1 Vienetas
90° alkūnė 60 FS	RB 90 650 FS	6036570	Vienetas	1 Vienetas
Kampas reguliuojamas 60 FS	RB W 650 FS	6037110	Vienetas	1 Vienetas
T formos prijungimo detalė 60 FS	RAA 650 FS	6042121	Vienetas	1 Vienetas
T formos elementas 60 FS	RT 650 FS	6038110	Vienetas	1 Vienetas
Kryžmė 60 FS	RK 650 FS	7027319	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 500 FS	6052509	m	3 m
Pertvara 60 FS	TSG 60 FS	6062068	m	3 m
