Kabelių lovelis MKS 35 FT 3000 | 200 | 1 | ne | Plienas | karštai cinkuotas

Kabelių lovelis MKS 35 FT

Art. Nr. 6053203 | EAN 4012196059355

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

MKS 35 = vidutinio sunkumo kabelių lovelių sistema 35 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atitinka ROHS	taip
Dydis	35x200x3000
Gaminio serija	MKS serija
Kabelių sistemos sujungiklio rūšis	įsuktas
Matmenys	35 x 200
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	6800 mm²
Naudingasis skerspjūvis	68 cm²

Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Skardos storis	1 mm
Skardos storis	0,04 in
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne

Matmenys

Aukštis	35 mm
Ilgis	3000 mm
Ilgis	10 ft

Matmuo B	200 mm
Plotis	8 in
Plotis	200 mm

Apkrovos

Atstumas tarp atramų 1,0 m	1,1 kN/m
Atstumas tarp atramų 1,5 m	0,5 kN/m
Atstumas tarp atramų 2,0 m	0,3 kN/m

Atstumas tarp atramų 2,5 m	0,3 kN/m
Atstumas tarp atramų 3,0 m	0,2 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	5,313 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	5,313 kg CO₂e

Declared Unit	Metras
Declared Unit Quantity	1

Techniniai duomenys

MKS 35 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKS 310 FT	3000 mm	100 mm	1 mm	ne	Plienas	karštai cinkuotas	6053106	m	3 m
MKS 315 FT	3000 mm	150 mm	1 mm	ne	Plienas	karštai cinkuotas	6053165	m	3 m
MKS 320 FT	3000 mm	200 mm	1 mm	ne	Plienas	karštai cinkuotas	6053203	m	3 m
MKS 330 FT	3000 mm	300 mm	1 mm	ne	Plienas	karštai cinkuotas	6053300	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė jungtis FT	RLVK 35 FT	6067301	Vienetas	10 Vienetas
Dangtis su pasukamu užraktu FT	DRL 200 FT	6051367	m	3 m

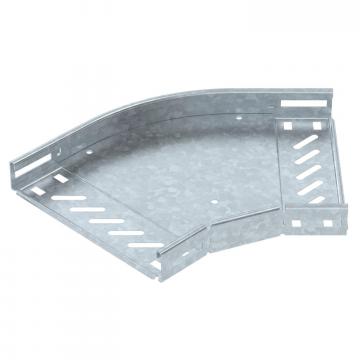

45° alkūnė 35 FT	RB 45 320 FT	6036012	Vienetas	1 Vienetas

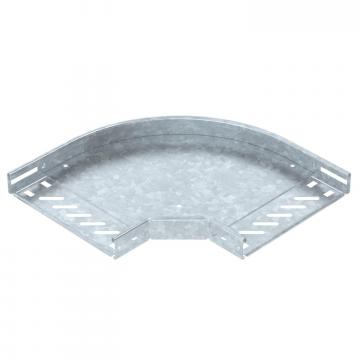

90° alkūnė 35 FT	RB 90 320 FT	6036512	Vienetas	1 Vienetas

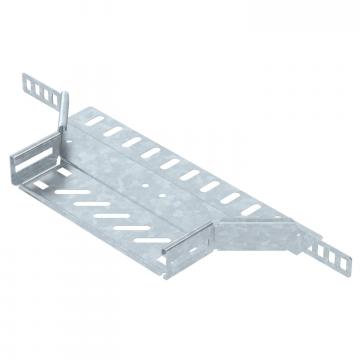

T formos prijungimo elementas 35 FT	RAA 320 FT	6042203	Vienetas	1 Vienetas

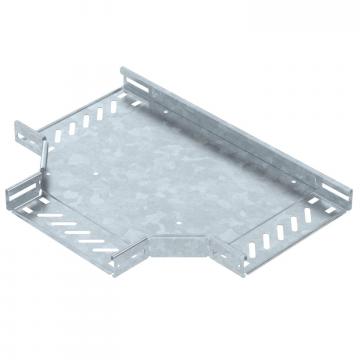

T formos elementas 35 FT	RT 320 FT	6038012	Vienetas	1 Vienetas

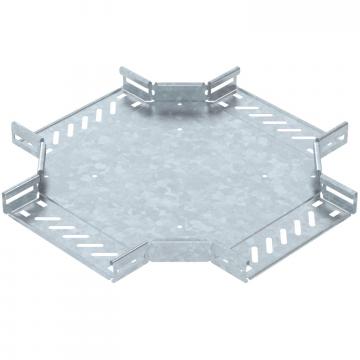

Kryžmė 35 FT	RK 320 FT	7027403	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	DRL 200 DD	6052709	m	3 m
Pertvara 30 DD	TSG 30 DD	6062314	m	3 m
45° alkūnė 35 FT	RB 45 320 FT	7065213	Vienetas	1 Vienetas
